工作原理

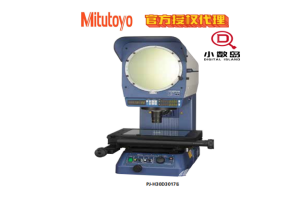

PJH30D采用遠心平行光路設計：被測工件置于高精度載物臺后，LED冷光源（波長520nm±5nm）通過遠心物鏡（數值孔徑0.12）投射平行光束至工件表面；反射光線經高分辨率CCD傳感器（500萬像素，像素尺寸2.2μm）捕獲，生成1:1無畸變圖像；系統內置亞像素邊緣提取算法（精度0.0005mm）與自動對焦模塊（景深±5mm），實時識別工件輪廓特征；測量數據通過千兆以太網傳輸至PC端軟件，支持幾何元素（點、線、圓、?。M合、形位公差（直線度、圓度、位置度）分析及CAD圖紙比對，測量結果可導出為DXF/IGES格式，兼容主流三維建模軟件。
應用范圍
覆蓋多行業精密測量場景：精密制造（齒輪齒形誤差、螺紋螺距檢測）、電子元件（SMT貼片元件尺寸、PCB焊盤間距）、模具加工（型芯型腔輪廓度、滑塊配合間隙）、汽車零部件（安全帶卡扣尺寸、傳感器觸點位置）及航空航天（渦輪葉片葉型、發動機殼體孔位）等，尤其適合測量微小結構（如0.1mm級引腳、0.05mm級刻線）或易變形材料（如塑料、橡膠），可替代傳統接觸式測量儀避免劃傷工件；支持與機器人聯用實現自動化在線檢測，適配生產線節拍≤3秒/件的快速測量需求。
技術參數
測量范圍：300mm×200mm（可擴展至600mm×400mm）；分辨率：0.001mm；重復性：±0.0008mm；物鏡放大倍率：10X/20X/50X（可選）；光源類型：LED冷光源（壽命＞50000小時）；載物臺行程：X/Y軸150mm×100mm，Z軸50mm；載物臺承重：10kg；圖像傳感器：500萬像素CMOS（幀率30fps）；工作溫度：0℃~40℃；電源：AC100-240V 50/60Hz；重量：45kg（主機）；防護等級：IP20；兼容軟件：AutoCAD、SolidWorks、UG。
產品特點
全系列通過日本JIS B7431計量認證，遠心光學系統消除測量畸變，邊緣檢測精度較傳統投影儀提升60%；智能圖像處理算法支持模糊/反光工件自動優化，測量成功率＞99%；一鍵式測量功能可同時完成20個幾何元素檢測，單件測量時間＜2秒；載物臺采用交叉滾柱導軌與光柵尺閉環控制，定位精度±0.5μm，重復定位精度±0.3μm；模塊化設計支持物鏡、光源快速更換，適配不同測量場景需求。PJH30D以“光學級精度、工業級效率”的特性，成為高精度二維測量的標桿設備。
