湖北黃石有色金屬復合材料技術理論與應用

深水鋪管張緊器摩阻塊使用的高強度—高摩阻復合材料及其制備方法 871

 0

本發明涉及一種深水鋪管張緊器摩阻塊使用的高強度—高摩阻復合材料及其制備方法，是由丁腈橡膠、改性樹脂、礦物填料及功能材料進行改性和復合制成的，包括下述重量份的原料：丁腈橡膠35～43，腰果油改性樹脂20～40，重晶石5～15，鉻鐵礦4～10，鋯英石2～6，硫化銻5～10，碳纖維5～15，玻璃纖維10～20；用本發明復合材料制作的單個摩阻塊在張緊器施加的30噸正壓力下張緊力可達13.6噸，摩阻系數達0.45，能滿足復雜工況條件下的使用要求；本發明制備工藝簡單，所用材料均安全無毒，不會造成環境污染且綜合性能優于國內外同類產品，尤其適合制作深水鋪管張緊器摩阻塊，具有極大的社會效益和經濟效益。

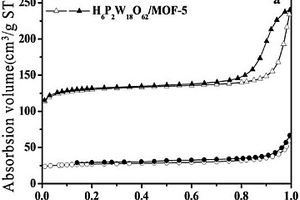

磷鎢酸復合材料的制備及對亞甲基藍吸附性能實驗方法 700

 0

本發明公開了一種磷鎢酸復合材料的制備及對亞甲基藍吸附性能實驗方法，以Dawson型H6P2W18O62和金屬有機骨架MOF-5為原料，采用溶劑熱制備吸附劑H6P2W18O62/MOF-5復合材料，并采用IR、XRD、SEM等手段進行了表征。研究其對水溶液中亞甲基藍(MB)的吸附性能，并探討了初始pH，溫度，不同初始濃度的MB對吸附容量的影響。與現有技術相比，本發明通過H6P2W18O62對MOF-5進行改性合成了有機骨架復合材料H6P2W18O62/MOF-5，改性后的材料對亞甲基藍(MB)溶液吸附效果較好，為MOFs材料用于液相吸附提供了應用前景，具有一定的研究意義。

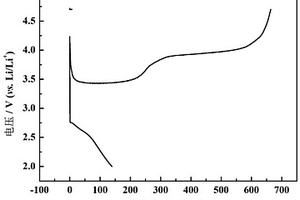

碳包覆富鋰氧化物復合材料及其制備方法 968

 0

本發明涉及鋰電池正極補鋰添加劑技術領域，公開了一種碳包覆富鋰氧化物復合材料及其制備方法。該方法包括以下步驟：(1)將鐵源或鈷源與鋰源混合，燒結后得到富鋰氧化物Li₅FeO₄或Li₆CoO₄，其中，所述鋰源與所述鐵源的摩爾比為5?25:1，所述鋰源與所述鈷源的摩爾比為6?30:1；(2)將步驟(1)中得到的富鋰氧化物粉碎；(3)將步驟(2)中粉碎后的富鋰氧化物與碳源混合，燒結后得到碳包覆富鋰氧化物復合材料。本發明所述的方法制備的碳包覆富鋰氧化物復合材料能夠克服富鋰材料導電性不足的缺陷，具有良好的電化學性能，可以有效的彌補鋰電池首次充放電過程中損失的活性鋰。

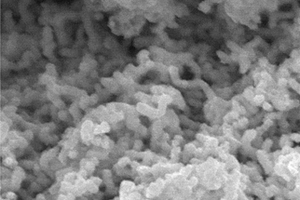

鎳包覆碳納米管復合材料的制備方法 696

 0

本發明涉及一種鎳包覆碳納米管復合材料的制備方法，包括：（1）碳納米管研磨、濃硝酸浸泡、氫氟酸清洗去雜；（2）加敏化液敏化，超聲、攪拌4?20分鐘，過濾，所述敏化液由SnCl2和HCl配制；（3）加活化液活化，超聲、攪拌下活化7?30分鐘活化完成后過濾，所述活化液由Pb(NO3)2和HNO3配制；（4）加鎳化液、還原劑，調pH至8.5?9.5，升溫至65?75℃，攪拌反應1?4小時，過濾洗滌至中性，氮氣保護下380℃熱處理4小時，即得鎳包覆碳納米管，所述鎳化液、還原劑及pH調節劑均由發明人自配；本發明制得的鎳包覆碳納米管復合材料鍍層均勻性、連續性好，結合力強，金屬晶粒大小可控，適合推廣應用。

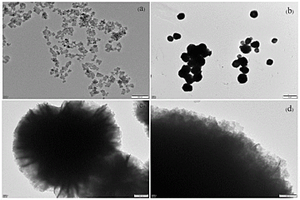

共價有機框架-鎢酸鉍光催化復合材料及其制備方法 1065

 0

本發明實施例公開了一種共價有機框架?鎢酸鉍光催化復合材料及其制備方法。其制備方法包括：在攪拌條件下，將Na2WO6·2H2O的水溶液緩慢滴入Bi2(NO3)3·5H2O的稀硝酸水溶液中，滴完后，攪拌條件下恒溫加熱反應，反應結束后自然冷卻，經后處理得到Bi2WO6粉末；將Bi2WO6粉末、多醛基芳香化合物、碳酸銫、1,4?二脒基苯溶于二甲亞砜中，在攪拌條件下加熱反應，反應結束后自然冷卻，經后處理得到共價有機框架?鎢酸鉍光催化復合材料。本發明提供的復合材料表現出高效的可見光催化性能，無毒且無皮膚刺激性，另外，該復合材料通過胺?醛縮聚反應獲得，反應條件溫和，顯示出極好的應用前景和價值。

H₆P₂W₁₈O₆₂/UiO-66復合材料和制備方法以及在吸附染料中的應用 826

 0

本發明公開了H₆P₂W₁₈O₆₂/UiO?66復合材料和制備方法以及在吸附染料中的應用，所述復合材料中H₆P₂W₁₈O₆₂與UiO?66的物質的量之比為33:10?40；制備時，首先制備H₆P₂W₁₈O₆₂，再制備H₆P₂W₁₈O₆₂/UiO?66復合材料；本發明的H₆P₂W₁₈O₆₂/UiO?66復合材料穩定性好，比表面積大，對陽離子染料具有良好的吸附性能，具備H₆P₂W₁₈O₆₂帶有的高負電荷、配位能力強等優點，將H₆P₂W₁₈O₆₂與UiO?66結合克服了H₆P₂W₁₈O₆₂易溶于水、易團聚和穩定性差等缺點。

高容量硅碳復合材料及其制備方法和鋰離子電池 1045

 0

本發明涉及電化學及鋰離子電池負極材料領域，公開了一種高容量硅碳復合材料及其制備方法和鋰離子電池。該硅碳復合材料包括石墨顆粒、負載于所述石墨顆粒表面上的納米硅以及包覆于外層的包覆碳層，其中，所述包覆碳層包括無定型碳層和分散于所述無定型碳層中的導電劑。所述硅碳復合材料的制備過程伴隨著石墨基體材料的剝離與重新組合過程，使得納米硅顆粒與石墨顆粒之間具有較強的結合力，從而有利于納米硅粒子均勻地負載在石墨顆粒的表面上。本發明所述的硅碳復合材料用作鋰離子電池的負極活性材料，所制作的鋰離子電池具有良好的首次效率、較高的比容量以及循環穩定性，表現出明顯較好的綜合性能。

熱壓法制備改性納米碳管和甲基丙烯酸甲酯復合材料的方法 1143

 0

本發明公開了一種熱壓法制備改性納米碳管和甲基丙烯酸甲酯復合材料的方法,先是將氧化劑加入納米碳管,攪拌,離心分離,洗滌,干燥,得到改性納米碳管;再將納米碳管分批次加入到MMA中,加入引發劑和分散劑,攪拌,升溫至80～100℃,保溫,將其產物放入模具內進行熱壓,冷卻,即制得復合材料;本方法是通過改性后納米碳管形成羥基或羰基,再與單體MMA(甲基丙烯酸甲酯)發生聚合,并通過熱壓法制得復合材料;改性后的納米碳管不僅與有機物MMA有較好的浸潤性,同時還可控制納米碳管在PMMA中形成較穩定的化學鍵;而且在一定溫度和壓力下進行熱壓,可增強產品的機械性能,其拉力可達到45MPa以上。
