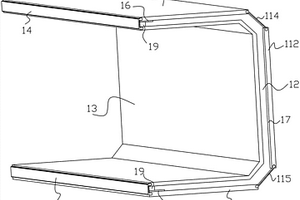

工業廢水垢銹門形葉片收集網籃 1144

 0

本發明公開了一種工業廢水垢銹門形葉片收集網籃，它包括門形的第一吸附層、門形的第二吸附層和門形的第三吸附層，所述第一吸附層包括第一吸附板、第二吸附板和第三吸附板，所述第一吸附板的一側通過連接帶與所述第三吸附層的一側連接，所述第一吸附板、第二吸附板和第三吸附板依次呈門形連接，所述第三吸附板的一側通過連接帶與所述第三吸附層的一側連接，所述第一吸附板的一側與所述第二吸附層之間設有第一壓電微動堆，所述第二吸附板與所述第二吸附層之間設有第二壓電微動堆，所述第三吸附板的一側與所述第二吸附層之間設有第三壓電微動堆；本發明吸附能力強，實現更好的吸附效果。

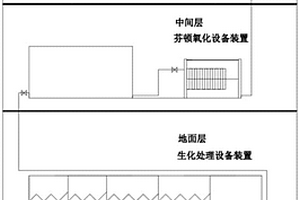

達到地表IV排放標準的立體式工業有機廢水處理方法 973

 0

本發明提供一種達到地表IV排放標準的立體式工業有機廢水處理方法，其包括：在地面層，將所述工業有機廢水中加入碳源，攪拌溶解，然后加入鹽酸，調節pH至7～9，進行生化處理，除去所述工業有機廢水中的氨氮和有機物；在中間層，經除去氨氮和有機物后的所述工業有機廢水經提升泵提升至中間層，加入硫酸，調節pH至2～3、然后加入硫酸亞鐵，攪拌溶解，再加入雙氧水，進行芬頓反應，反應1～2小時，加入堿調至中性，進行壓濾，除去所述工業有機廢水中的磷；在樓頂層，經除去磷后的所述工業有機廢水經提升泵提升至樓頂層，通過人工濕地設備裝置進一步除去所述工業有機廢水中的氨氮、有機物和磷。

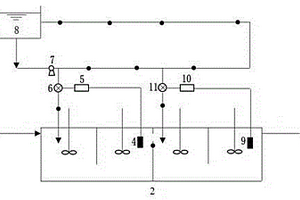

用于工業電鍍廢水破絡后殘余硫離子監測系統 1140

 0

本實用新型涉及電鍍廢水水處理技術領域，尤其涉及一種用于工業電鍍廢水破絡后殘余硫離子監測系統。本實用新型包括通過管道連接的第一pH調節池、混合破絡池、混凝沉淀池、第二pH調節池，混合破絡池內設置有自動控制裝置，自動控制裝置包括依次連接的硫化鈉藥劑槽、加藥泵、第一電動閥、第一自動控制器、第一銀硫離子電極，第一銀硫離子電極插入混合破絡池里。本實用新型檢測速度快，易于運行維護，響應時間短；抗干擾能力強，不受其它具有氧化還原性物質干擾，選擇性較強；能夠實現在保證銅被完全去除的基礎上，對破絡后出水的殘余硫離子進行實時監測，以減少藥用成本以及保證后續生物單元正常運行。

工業廢水用可自動回收其中重復利用金屬的輔助設備 907

 0

本發明涉及資源與環境技術領域，且公開了一種工業廢水用可自動回收其中重復利用金屬的輔助設備，包括回收機構，所述回收機構包括連接繩，所述連接繩底部活動連接有纏繞輪，所述纏繞輪外部固定連接有傳動輪，所述傳動輪外部固定連接有推拉桿，所述推拉桿右端固定連接有回收架，所述回收架右側活動連接有傳動桿，所述傳動桿右側活動連接有刮刀，所述刮刀底部活動連接有回收彈簧，通過回收磁鐵將金屬吸附在防腐壁的底部從而拉動浮球運動，在此過程中連接繩帶動纏繞輪轉動，進而帶動傳動輪拉動推拉桿，推拉桿運動便會帶動傳動桿推動刮刀，如此便達到了在對工業污水進行處理的過程中自動回收其中可重復利用金屬的效果。

工業涂裝廢水回收鋅粉的方法與應用 985

 0

本發明是公開了一種工業涂裝廢水回收鋅粉的方法。該方法對廢水進行自然沉降處理，將底部廢漆渣經濾布過濾分離，將得到含鋅粉廢漆渣用溶劑處理后，進行加熱分解或溶解包覆在鋅粉顆粒表面上的漆膜樹脂，得到的混合物經過濾后的固體殘留物質，經干燥后即為金屬鋅粉。本發明是直接以金屬鋅粉的形態加以回收，用溶劑處理液去除漆膜樹脂效果好，是一種使用方便、低成本、高效率回收金屬鋅粉的方法，操作簡單，有利于環境保護。

防凍液車間的工業廢水處理裝置 1228

 0

本實用新型公開了一種防凍液車間的工業廢水處理裝置,初沉池、液晶屏幕、報警燈、電控柜外殼、傳輸管道、排水管道、沉淀物抽吸存儲一體裝置、消毒池、二沉池、接觸氧化池、廢水進口、伺服電機、清淤管道、管道閥門、鋼構外殼、密封蓋，清淤管道水平固定在鋼構外殼正面的下方，伺服電機豎直固定在清淤管道上方的左端，管道閥門焊接于伺服電機的右側，密封蓋設于鋼構外殼上表面的右后方并采用過盈配合，鋼構外殼焊接于消毒池的右下方，本實用新型通過設有沉淀物抽吸存儲一體裝置，在沉淀物積累到一定程度時，可以將沉淀物集中存儲，方便人們對沉淀物的集中管理，省時省力，提高工作效率。

工業廢水處理凈化裝置 1099

 0

本實用新型公開了一種工業廢水處理凈化裝置，涉及工業廢水處理技術領域，該方案包括外殼、反應室、填料籃、抖動裝置、進水管、圍板和出水堰，所述反應室固定設置在外殼內，所述填料籃卡在反應室內，且在填料籃內放置有鐵碳填料，所述抖動裝置驅動填料籃抖動，所述出水堰固定設置在外殼內壁上，所述圍板圍在反應室與出水堰之間，所述進水管位于反應室的下端；本實用新型一定程度上緩解了鐵碳填料易板結的問題。

用于工業廢水脫氮除磷的生化反應器 1010

 0

本實用新型涉及廢水處理技術領域，公開了一種用于工業廢水脫氮除磷的生化反應器，包括除磷池，所述除磷池的前側安裝有第一電機，所述第一電機的輸出軸貫穿除磷池的內部，所述除磷池右側安裝有第一出水管，所述除磷池的右側位于第一出水管的下方安裝有脫氮池，所述第一出水管的下端位于脫氮池的內部。在除磷池和脫氮池中安裝第一電機和第二電機，對廢水進行除磷時，除磷池中添加藥劑使廢水形成磷化物沉淀，為了使廢水除磷均勻，通過第一電機輸出軸中安裝的第一攪拌葉進行攪拌，使廢水形成磷化物沉淀加快，第二電機則對脫氮池添加藥物之后進行攪拌，在將脫氮池中的廢水導入好氧池中，經曝氣器對廢水進行硝化反應，進一步去除有機物并氧化氨態氮。

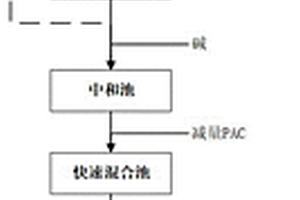

基于高頻率強化絮凝的工業廢水處理方法 895

 0

一種基于高頻率強化絮凝的工業廢水處理方法，屬于污水治理技術領域，該處理方法主要引入高頻率強化絮凝的工藝方法，通過高頻率設備，解決工業廢水中的重金屬離子、Fenton氧化塔出水的絮體和鐵膠體的常規化學沉淀法加藥多、難處理的問題。其加入少量PAC和PAM，即可快速形成高密度和高強度的絮體，減少沉淀池占地面積，降低對后續廢水深度處理及回用工藝的負荷，降低運營成本，為企業創造經濟價值。

用于工業廢水處理的絮凝物清除裝置 848

 0

本實用新型涉及廢水處理技術領域，具體為一種用于工業廢水處理的絮凝物清除裝置，包括第一安裝板，所述第一安裝板的上表面設置有底板，所述底板的上表面設置有分離箱，且分離箱的上表面設置有頂板，所述分離箱的內部開設有腔室，所述分離箱的外表面一側設置有處理盒，所述頂板的下表面中部設置有第二安裝板，且第二安裝板的底部設置有轉動刮板，所述轉動刮板的底部設置有第三安裝板。本實用新型設計的一種用于工業廢水處理的絮凝物清除裝置，在使用是，可以通過控制器快速的控制各個工序的工作，減少了人力負擔，更加的方便安全，在使用時，廢水可以快速的進入清處裝置，通過過濾板將除廢水與絮凝物進行分離。

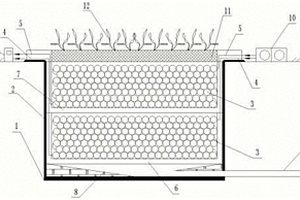

用于工業廢水尾水滲透溝的組合改性陶粒凈水裝置 1069

 0

本實用新型公開了一種用于工業廢水尾水滲透溝的組合改性陶粒凈水裝置，將土工布半包圍鋪設在基坑內底部，基坑的頂部加蓋有攔截板，攔截板上鋪設有植被層，連接有排水管的集水槽放置在基坑底部，集水槽上方依次放置有網框一、網框二，網框一內部填充有通過曝氣管一串聯的改性殼聚糖陶粒的填料球，網框二的內部填充有通過曝氣管二串聯的改性涂鐵陶粒的填料球，曝氣管一和曝氣管二的首尾連端分別向上延伸至基坑上方的外部，其首端連接有反沖洗組合泵，末端連接有氣流檢測儀?？傊?，本實用新型具有施工方便、凈化效率高、使用壽命長等優點。

在線循環處理含丙烯酸工業漆廢水的方法 740

 0

本發明公開一種在線循環處理含丙烯酸工業漆廢水的方法。該方法針對水性丙烯酸工業漆生產階段循環用水，通過破乳的、混凝沉降和固液分離處理，可有效去除廢水中的大部分有機樹脂和顏填料等，可保證企業在短時間內對生產用水完成處理，不影響企業的正常生產和水的循環利用，可在線實時處理水性漆涂裝廢水，為企業生產帶來便利同時極大節約生產處理成本。該方法不需要對循環水pH值進行頻繁調節，酸溶液加入量小，對管道和設備要求相應降低，具有實時處理、快速高效和后處理簡單等特點，利于循環使用，同時也簡化了廢水需要排放時的后處理過程，適應實際生產。

基于工業廢水減排的蒸發處理裝置 1135

 0

本發明公開了一種基于工業廢水減排的蒸發處理裝置，其結構包括蒸汽排放管、蒸汽室、廢水導入管、冷凝液排出管、防滑支撐腳、完成液排放管、廢水存放罐、加熱蒸汽管、產品銘牌，本發明實現了基于工業廢水減排的蒸發處理裝置通過安裝有蒸汽過濾裝置，基于工業廢水減排的蒸發處理裝置在使用時將工業廢水蒸發后的蒸汽可以進行過濾及化學處理后再排入空氣中，避免工業廢水中存在的有害物質通過蒸汽帶入空氣中對附近空氣質量造成影響，提高蒸發處理裝置的實用性。

高濃度工業電鍍廢水的零排放凈化處理方法 891

 0

本發明提供了一種高濃度工業電鍍廢水的零排放凈化處理方法，包括以下步驟：先將電鍍廢水用砂濾罐進行預處理，再用袋式過濾器進行處理，使處理后廢水中懸浮物含量＜20mg/L，電導率≤35000，然后用保安過濾器過濾，使過濾后廢水中顆粒物質的粒徑＜10μm，然后加酸調節使pH為6～8，投加阻垢劑，用RO膜進行處理，檢測結果達標后即可排放。本發明在實現水質凈化的同時，實現了零排放，提高了水資源的再利用，相比現有技術，處理工藝更為簡單，所需要的外加試劑量少，在節省了成本的同時，也減少了污染發生的可能性，本發明使用的砂濾處理、袋式過濾和保安過濾，使電鍍廢水在進入RO膜前經過充分處理，延長了RO膜的保養周期。 1

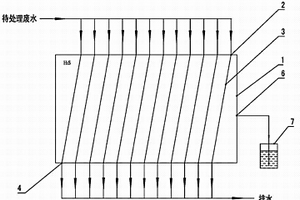

工業廢水中重金屬的去除方法及其裝置 786

 0

本發明涉及一種工業廢水中重金屬的去除方法及其裝置。本發明提供了一種工業廢水中重金屬的去除方法,提供密封反應容器,在密封反應容器內設置結晶沉淀板,在結晶沉淀板上鋪設結晶沉淀載體,將廢水導入所述結晶沉淀載體上,使廢水在結晶沉淀載體上以浸潤狀態進行導流,形成液膜,往密封反應容器內注入硫化氫氣體,硫化氫氣體擴散溶解進入結晶沉淀載體上導流的所述液膜中,與液相中的金屬離子異相結晶。本發明還提供了一種工業廢水中重金屬的去除裝置。本發明的有益效果是:可有效去除工業廢水中的重金屬,尤其可有效去除含有大量絡合劑的化學鍍工業廢水中的重金屬,且運行成本低,不會產生沉淀污泥,有利于實現金屬資源的回收和再利用。

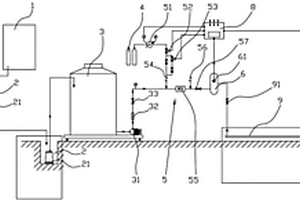

用于處理工業設備產生的堿性廢水的綜合裝置 923

 0

本發明提供了一種用于處理工業設備產生的堿性廢水的綜合裝置，包括集液槽、原水桶、CO2儲氣罐、中和系統、滯留槽、水槽和控制器；CO2溶于水中形成碳酸與堿性廢水中和，使堿性廢水變為中性或弱酸性的廢液，降低了對環境的危害；CO2通過CO2儲氣罐儲存，使用和更換都比較方便，碳酸與堿性廢水對設備的材料要求遠遠低于強酸，擴大了設備的選材范圍，從而降低了成本；向堿性廢水中通入過量的CO2可以達到完全中和堿性廢水的目的，廢液中的碳酸會分解變成水和CO2，使廢液的PH值升高趨近于中性，一般的技術人員即可完成設備的操作，便于控制；碳酸與堿性廢水中和時釋放出熱量的速度比較緩慢，避免了大量的熱量迅速釋放出來而造成危險，提高了設備的安全性。

工業廢水超聲波協同催化氧化裝置及其廢水處理方法 1076

 0

本發明公開了一種工業廢水超聲波協同催化氧化裝置及其廢水處理方法，屬于水污染治理技術領域，包括腔體、鼓風機、加藥系統以及智能控制系統，所述腔體內依次設置有加酸區、初步混合區、反應區、加堿回調區以及沉淀區，所述初步混合區包括第一混合區和第二混合區，所述第一混合區和第二混合區之間設置有隔板；所述反應區的頂部設置有支撐架，所述支撐架上安裝有超聲波發生器；所述反應區的底部均勻安裝有曝氣管道，所述曝氣管道與位于所述腔體外部的鼓風機連通；所述加酸區、初步混合區、反應區、加堿回調區以及沉淀區的同一側設置水平高度逐一遞減的進水口。本發明維護方便，能耗低，減少了藥劑的用量，便于工業實施。

內置廢水固液分離結構的立式工業廢水處理設備 964

 0

本實用新型公開了一種內置廢水固液分離結構的立式工業廢水處理設備，包括裝置外殼、濾網板、上擠壓板和螺旋桿，所述裝置外殼上螺栓連接有輸送管，且輸送管的底端螺釘連接有固定框，所述裝置外殼上焊接有驅動電機，且驅動電機的輸出端轉動連接有固定軸，所述固定軸上焊接有粉碎輥，且固定軸上焊接有圓形齒輪，所述固定軸上嚙合連接有第一傳動帶。該內置廢水固液分離結構的立式工業廢水處理設備設置有粉碎輥，固定軸通過圓形齒輪的嚙合能夠帶動兩側的粉碎輥同時向內進行轉動工作，進而能夠將輸送管輸送的廢水中的固體廢物進行粉碎工作，隨后廢水落至濾網板上，能夠對廢水進行固液分離，增加了裝置的使用多樣性。

工業廢水處理用具有除鉛功能的廢水凈化裝置 912

 0

本實用新型涉及廢水加工技術領域，且公開了一種工業廢水處理用具有除鉛功能的廢水凈化裝置，包括凈化桶體，所述凈化桶體的頂部設置有桶蓋，所述凈化桶體的底部固定連接有三個支撐柱，所述凈化桶體的左側設置有進水口，所述凈化桶體的底部設置有出水口，所述桶蓋的頂部設置有輸送管。該工業廢水處理用具有除鉛功能的廢水凈化裝置，通過將桶蓋固定在凈化桶體的頂部，并使得旋轉軸的頂端位于活動套的內部，并使得限位塊位于限位滑槽的內部，且定位桿與定位套的內部活動插接，使得伺服電機工作可以帶動旋轉軸進行轉動，實現對廢水和吸附樹脂進行攪拌混合，且將桶蓋打開，便可以將活動套和旋轉軸進行分離，實現對凈化桶體的內部進行。

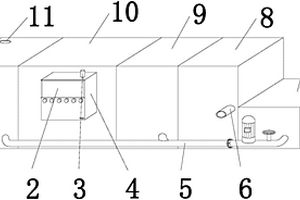

工業產業園生活污水及工業廢水處理回用工藝 1000

 0

本發明公開了一種工業產業園生活污水及工業廢水處理回用工藝，涉及廢水處理技術領域，包括以下步驟：預先收集待處理廢水，并確定廢水類別；基于廢水類別進行廢水處理，所述生活污水廢水處理，包括以下步驟：預先收集生活污水經化糞池預處理后流入調節池；所述工業廢水廢水處理，包括以下步驟：預先收集工業廢水并在收集池內進行水質水量水溫的均衡調節；進行由提升泵將工業廢水抽到微電解池，通過電解作用將廢水的大分子破壞。本發明針對產業園所在地無配套市政污水管網且地表水現狀超標的水處理方案，本發明污水處理穩定高效和成本低，保證了面對污水惡劣情況下工藝的穩定運行，確保了出水的達標排放，其水質更佳且更穩定，更有益于自然環境。

工業和生活廢水生態資源化處理方法 724

 0

本發明公開了一種廢水處理方法,其工藝流程依次包括以下步驟:a、加入天然復合材料水處理劑;b、加壓增氧處理;c、混凝、絮凝;d、好氧曝氣池生物降解;e、污泥脫水處理;f、脫水的污泥分離、回收天然復合材料水處理劑。本發明不僅能降低廢水治理的運行成本,減少廢水處理設備的一次性投資,而且對廢水中的各種污染物去除率高,對污泥的處理不造成二次污染,使污泥變為資源加以利用,并能回收天然復合材料水處理劑,非常適用工業廢水和生活廢水的凈化處理。

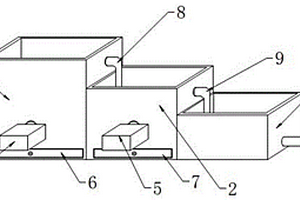

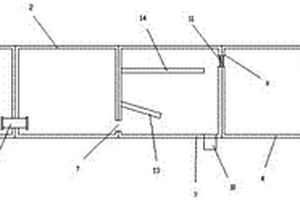

工業廢水及生活廢水處理裝置 891

 0

本實用新型公開一種工業廢水及生活廢水處理裝置，包括依次相連的厭氧池、好氧池、二沉池和清水池，厭氧池設有污水進水口，厭氧池與好氧池的兩者下方之間設有實現兩者相通的下連通管，好氧池與二沉池的兩者下方之間設有實現兩者相通的下連通口，二沉池與清水池的兩者上方之間設有實現兩者相通的上連通口，清水池設有清水出水口。該工業廢水及生活廢水處理裝置能夠直接處理生活廢水和工業廢水，能夠有效的處理廢水中的油污、洗滌劑、重金屬物質、大顆粒雜質等污染物，處理后的水能夠作為綠化用水，處理效率高；而且，該裝置還結構簡單，購置成本低，易于推廣使用。

工業廢水處理用電鍍廢水高效生物處理裝置 952

 0

本實用新型屬于廢水處理技術領域，尤其為一種工業廢水處理用電鍍廢水高效生物處理裝置，包括底座，所述底座的頂部一側固定安裝有過濾箱，所述過濾箱的頂部固定安裝有進水管，所述過濾箱的正面設置有箱門，所述過濾箱的內壁固定安裝有篩選網，所述過濾箱的一側固定安裝有第一水泵。懸浮生物填料在排放到處理箱內后，電機啟動通過轉動桿帶動攪拌臂進行轉動，攪拌臂在轉動后對排放到處理箱內的電鍍廢水和懸浮生物填料進行攪拌，懸浮生物填料和電鍍廢水在攪拌過程中會充分混合，懸浮生物填料對電鍍廢水進行凈化處理，有效的去除電鍍廢水中含有的顆粒，這樣便可對電鍍廢水進行凈化處理，有效的提高電鍍廢水凈化處理的效果。

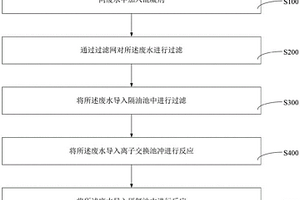

機械加工廢水處理方法及工業廢水凈化方法 1099

 0

本申請提供一種機械加工廢水處理方法及工業廢水凈化方法。上述的機械加工廢水處理方法，包括以下步驟：向廢水中加入混凝劑；通過過濾網對廢水進行過濾；將廢水導入隔油池中進行過濾；將廢水導入離子交換池沖進行反應；將廢水導入厭氧池中進行反應。相較于傳統的廢水處理工藝，具有較好的處理凈化效果，經過凈化處理后的廢水能夠再次用于部分的機械加工和生活，有助于提高廢水的回收利用率；通過多段式的過濾和處理，能夠對減少對廢水處理設備的負荷，有助于延長設備的使用壽命，并且能夠較好地對廢水中的多種廢料進行處理；對環境有較大危害的硫磷及氨氮化合物通過離子交換池和厭氧池進行對應地處理，進而降低廢水對環境的污染。

用于工業廢水的廢水處理裝置 968

 0

本實用新型提供一種用于工業廢水的廢水處理裝置，涉及廢水處理領域。包括底座，所述底座的上表面固定安裝有儲污箱，所述儲污箱的上表面設有進污口，該用于工業廢水的廢水處理裝置，通過設置攪拌電機帶動轉軸和攪拌葉轉動，有利于使得廢水和絮凝劑充分混合，使得廢水中的雜質得到快速沉淀，通過設置第三水泵和多孔閥門的配合，有利于通過過濾網板過濾后的廢水再次輸送到攪拌桶內進行再次攪拌混合，使得廢水處理更干凈徹底，提高效率，通過設置粗過濾網和細過濾網有利于對廢水進行初次的過濾，將體積較大的廢料過濾出來，通過設置消毒片和加熱板對廢水進行高溫殺菌消毒，減少對大自然的污染，提高廢水處理效率。

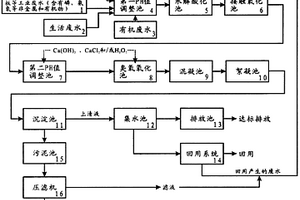

工業廢水、生活廢水、有機廢水深度處理回用系統 849

 0

本發明公開了一種工業廢水、生活廢水、有機廢水深度處理回用系統，包括順序連接的第一pH值調整池、水解酸化池、接觸氧化池、第二pH值調整池、臭氧氧化池、混凝池、絮凝池、沉淀池和集水池，該系統還包括排放池和回用系統，經集水池收集的處理水流入排放池達標排放，或者進入回用系統回用，回用系統產生的廢水回流到第一pH值調整池或第二pH值調整池；第二PH值調整池或臭氧氧化池中添加有Ca(OH)2、CaCl2和/或H2O2。本發明通過細菌生化法處理設備對有機物、磷和氨氮等進行預處理，再通過后續的臭氧氧化法對有機物、磷和氨氮等進一步處理達到排放和回用的要求，經過本系統處理好的水質基本接近自來水的標準，處理設備簡單，節省成本，適用范圍廣。

城市和工業廢水一體化橫流式流化床處理方法及其裝置 1185

 0

本發明公開了一種污水一體化橫流式流化床處理方法及其裝置,本發明方法是在一個裝置內使微粒填料和污水的混合液橫向流化,而且橫向流化是在裝置內不間斷反復循環的,在流化中污水得到快速處理,該裝置包括殼體,進水口和出水口,在殼體內部設有橫流式流化床和一體化澄清池,污泥從澄清池底部回流孔回到橫流式流化循環廊道。本裝置可作厭氧、缺氧、好氧流化床,如是好氧流化床,加裝曝氣設備即可。本發明不僅能降低污水治理的運行成本,減少污水處理設備的一次性投資,節約土地資源,而且效率和對污水中的各種污染物去除率都很高,污泥少且十分穩定。

味精工業廢水脫SO42-、除NH4+-N及回收氨工藝方法 804

 0

本發明涉及含SO42-和NH4+-N工業廢水處理及 其利用。該工藝方法主要包括(1)添加1～3％(重量，以下同)的 石灰和0.0005～0.005％高分子絮凝劑PAM進行第一次中 和、絮凝沉淀；(2)置循環蒸發器中，加熱狀態下常壓或真空蒸發 回流，使NH4+-N以NH3的形式揮發，常壓或壓縮回收氨水；(3) 添加1～2％的MgO/CaO添加劑，并再添加0.0005～0.005％ 高分子絮凝劑PAM進行第二次中和、絮凝沉淀。本法SO42- 和NH4+-N的去除率均為90％以上，設備投資少，工藝簡單，原 料易得，運行成本低，易推廣，預計能獲得顯著的社會效益和良 好的經濟效益。

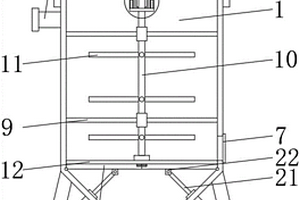

使用高堿度工業廢水凈化顆粒的工業廢水環保凈化裝置 740

 0

本發明公開了使用高堿度工業廢水凈化顆粒的工業廢水環保凈化裝置，具體涉及污水處理技術領域，包括凈化罐體，所述凈化罐體底部固定設置有沉淀池，所述凈化罐體與沉淀池相連通，且凈化罐體底端延伸至沉淀池內部；所述凈化罐體頂部一側固定設置有混合斗，所述混合斗頂部固定連接有污水進管，所述凈化罐體頂部固定設置有凈化顆粒料倉，所述凈化顆粒料倉內部存儲有高堿度工業廢水凈化顆粒，所述凈化顆粒料倉底部固定設置有輸料管。本發明通過水在凈化罐體中進行中和反應，利用推料板推動沉淀物進入沉淀倉中，利用水壓作用，濾水管對水過濾，方便沉淀與水進行自動分離，避免沉淀物附著在沉淀池內壁，污水處理效率高。

工業廢水處理系統和工業廢水處理方法 1181

 0

本發明涉及工業廢水處理領域，公開了一種工業廢水處理系統和工業廢水處理方法，包括：依次連通的混凝系統、電吸附系統、生物炭吸附系統和催化氧化系統，混凝系統包括混凝區、磁粉投加裝置和磁粉分離裝置，電吸附系統包括電吸附區、陰電極板和陽電極板，生物炭吸附系統包括秸稈區和污泥區，催化氧化系統包括催化氧化區、芬頓試劑投加裝置、催化劑投加裝置、多個超聲波發生裝置和催化劑回收裝置。本發明的有益效果為：提高了混凝效果，提升了有機污染物和氮磷等的吸附效果，提高了污染物氧化降解的效率，并減少了混凝劑、芬頓藥劑等的用量，同時利用各類回收裝置循環利用，降低了成本。
