    水平振動篩對比傾斜式振動篩,各有什么優勢?

    2023-11-29 10:08:44 來源:化工設備與機械
    1587        0
    簡介:水平振動篩與傾斜式振動篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動,而下旋轉重錘則使篩面產生錐面回轉振動,其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形,而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力,可以改變振幅。而調節上、下重錘的空間相位角,則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌跡。
    水平振動篩與傾斜式振動篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動,而下旋轉重錘則使篩面產生錐面回轉振動,其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形,而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力,可以改變振幅。而調節上、下重錘的空間相位角,則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌跡。那么水平振動篩與傾斜式振動篩的優缺點是什么呢?

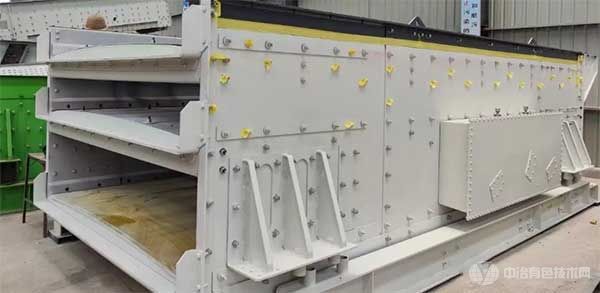

    水平振動篩

    水平振動篩簡介:水平振動篩即做橢圓運動軌跡的振動篩,具有高效、篩分精度高,適合范圍廣等優點。和同規格普通篩機相比,有更大的處理量和更高的篩分效率。適用于冶金行業的溶劑、冷燒結礦篩分,礦山行業礦石分級,煤炭行業的分級及脫水、脫介等作業。是現有大型振動篩及國外引進產品的理想替代產品。水平振動篩廣泛用于采石場、砂石料的篩分作業,也可供選煤、選礦、建材、建筑、電力化工行業作產品的分級之用。水平振動篩篩分原理:動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器(速比為1),實現三根軸同速旋轉,產生激振力,激振器與篩箱高強度螺栓聯接,產生橢圓運動。物料在篩面上隨篩機高速橢圓運動,迅速分層、透篩、向前,最終完成物料的分級。
    傾斜式振動篩簡介:傾斜式振動篩圓形運動,是一種多層數、高效新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長,篩分規格多,具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點,圓振篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。根據物料產品和用戶要求,可采用高錳鋼編織篩網、沖孔篩板和橡膠篩板,篩板有單層和雙層兩種,各類篩板均能滿足篩分效果的不同要求。該系列圓振動篩為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。

    水平振動篩與傾斜式振動篩的篩分過程相同:將顆粒大小不同的碎散物料群,多次通過均勻布孔的單層或多層篩面,分成若干不同級別的過程成為篩分。大于篩孔的顆粒留在篩面上,稱為該篩面的篩上物,小于篩孔的顆粒透過篩孔,稱為該篩面的篩下物。實際的篩分過程是:大量粒度大小不同、粗細混雜的碎散物料進入篩面后,只有一部分顆粒與篩面接觸,由于篩箱的振動,篩上物料層被松散,使大顆粒本來就存在的間隙被進一步擴大,小顆粒乘機穿過間隙,轉移到下層或運輸機上。由于小顆粒間隙小,大顆粒并不能穿過,于是原來雜亂無章排列的顆粒群發生了分離,即按顆粒大小進行了分層,形成了小顆粒在下,粗顆粒居上的排列規則。到達篩面的細顆粒,小于篩孔者透篩,最終實現了粗、細粒分離,完成篩分過程。然而,充分的分離是沒有的,在篩分時,一般都有一部分篩下物留在篩上物中。細粒透篩時,雖然顆粒都小于篩孔,但它們透篩的難易程度不同,物料和篩孔尺寸相近的顆粒,透篩就較難,透過篩面下層的顆粒間隙就更難。

    水平振動篩

    水平振動篩的優點:

    1、水平振動篩有各種配置,具有多種功能。它適用于水平和低傾角安裝,這樣可以大大降低皮帶輸送設備的高度,提供給料機更大空間和減少設備整體安裝高度。

    2、水平振動篩由Eliptex激振器驅動。設計獨特的Eliptex激振器帶動振動篩做三種運動方向:水平運動、垂直運動和橢圓運動,這樣大大提高了篩分產量和速度,并確保產品粒級。HRI水平振動篩可以用于各種物料的篩分精選。

    3、水平振動篩有各種配置,具有多種功能。它適用于水平和低傾角安裝,這樣可以大大降低皮帶輸送設備的高度,提供給料機更大空間和減少設備整體安裝高度。

    4、水平振動篩由Eliptex激振器驅動。設計獨特的Eliptex激振器帶動振動篩做三種運動方向:水平運動、垂直運動和橢圓運動,這樣大大提高了篩分產量和速度,并確保產品粒級。HRI水平振動篩可以用于各種物料的篩分精選。篩分產量和速度,并確保產品粒級。HRI水平振動篩可以用于各種物料的篩分精選。

    傾斜式振動篩的優點:

    1、 在篩分和破碎領域中,傾斜式振動篩業已成為一種世界性的行業標準,廣泛服務于煤礦、金屬礦、采石場、水泥廠、鋼廠等行業。以其無以倫比的可靠性、高生產率、低耗和維護簡單、使用壽命長等優點,受到眾多客戶的青睞。

    2、在寬度可達2.7米的振動篩上,配置了 傾斜式振動篩獨有的Vibrex激振器,確保了設備僅需簡單維護,卻可以持續運轉很多年。

    3、 傾斜式振動篩產品規格從1.25x3.0米到2.4x9.6米,可以安裝單層或者多層篩分設備。

    4、 符合業界潮流的設計,使用壽命長;運行在最復雜的環境下,卻有最出眾的表現?,F在, 傾斜式振動篩已經遍及世界各地。

    傾斜式振動篩的缺點:

    1)篩孔阻塞

    當入料中含泥量、含水量較高時,會使物料黏住篩孔,阻塞篩孔。此時,應清理篩孔,然后適當的調整噴水量和篩面傾角。

    2)篩孔磨損嚴重

    傾斜式振動篩篩網使用時間較長時,會使篩孔磨損嚴重,對篩分效果造成嚴重影響。此時應對磨損篩孔進行修補,當磨損情況很嚴重時,應該考慮更換篩網。

    3)篩子給料不均勻

    傾斜式振動篩的給料槽過窄時會導致物料不能沿整個篩面均勻分布,這樣使得篩面不能有效利用,便會影響篩分效果。此時應調整給料槽寬度使篩子的給料均勻。

    4)篩上物料過厚

    傾斜式振動篩篩上物料過厚可能是由給料量變大、篩孔阻塞、篩面傾角小等原因所致。此時,應根據具體情況加以調整。

    5)篩面傾角不夠

    對于 傾斜式振動篩篩分效果不好最常見的原因是篩面的傾角不夠,為此需要墊高后支承座,實際應用中篩面的傾角在20°時較合適,一般圓振動篩的傾角選取范圍為16~20°,若傾角低于16°,就會發生篩上走料不暢或物料向上滾動的現象。

    6)偏心塊運動方向不在同一相位

    對于 傾斜式振動篩篩分質量不好可能與偏心塊的運動方向有關,因為需要2組質量相同的偏心塊做自同步反向轉動,在各瞬時產生單一的沿振動方向,與水平方向成固定夾角的激振力,使篩箱做往復直線運動。如果不在同一相位,就會造成激振力方向與振動方向不重疊,而達不到高效篩分的效果。

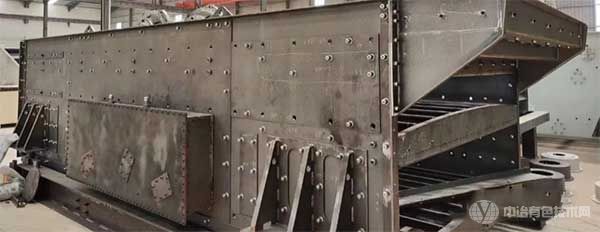

    水平振動篩

    水平振動篩比傾斜式振動篩更具優勢:

    一、水平振動篩因其水平安裝,占地空間小,成為破碎制砂生產線中的優選篩分設備。這當然取決于它在運行優勢上的突出,水平式三軸橢圓振動篩的運動軌跡呈橢圓形狀,設計的振動頻率、振幅、振動方向角均可以根據實際使用時的需要進行調整,以獲得理想的篩分效率和處理能力。

    二、水平振動篩同時具備傾斜式圓振動篩和水平式直線振動篩的各自的優點,具有水平安裝,占用現場空間小,透篩性好、處理能力大、安裝高度小的特點,是各種礦山、石礦場、移動式篩分站的理想設備。

    三、水平振動篩電動機通過傳動帶驅動齒輪箱式同步器使三軸強迫同步,其中中間軸與兩側軸轉向相反,相應帶動三組塊偏心式振動器篩箱的座式安裝振動篩。篩箱運動軌跡為橢圓形,電動機可左裝或右裝 。

    四、水平振動篩水平安裝,占用現場空間小由電機、傳動裝置、篩箱、橡膠彈簧、底架、阻尼器等構成。作為圓形振動篩選機的升級產品,該設備工作時,動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器(速比為1),實現三根軸同速旋轉,產生激振力,激振器與篩箱高強度螺栓聯接,產生橢圓運動。物料在篩面上隨篩機高速橢圓運動,迅速分層、透篩、向前,最終完成物料的分級。

    水平振動篩水平安裝,占用現場空間小的運行特點如下:

    1.處理量大,篩分效率高;

    2.篩機運行軌跡為橢圓,運動平穩、功耗底;

    3.雙振幅(15-19mm)、振動方向角(30°-60°)、振動頻率(645-875r/min)可調,調整方便、簡捷;

    4.物料篩分順暢,不易堵孔、堵料。

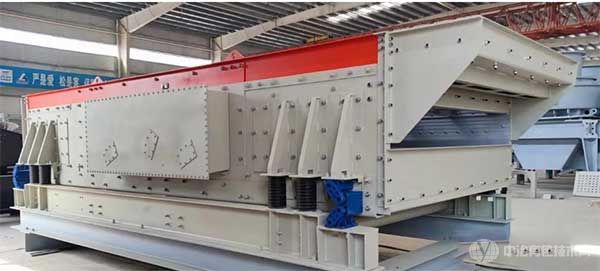

    水平振動篩

    五、水平振動篩與傾斜式振動篩同樣的篩分面積,水平振動篩產量可提高1.3-2倍;三軸驅動能使篩機產生理想的橢圓運動,它兼有圓振動篩和直線振動篩的優點,且橢圓軌跡、振幅可調,可根據實際物料狀況選擇振動軌跡,對難篩分的物料更具優勢;三軸驅動強迫同步激振,能使篩機獲得穩定的工作狀態,對要求處理量大的篩分尤其有利;同時該設備改善了篩框受力狀態,減輕了單個軸承負荷,側板受力均勻,減少了應力集中點,改善了篩框的受力條件,提高了篩機的可靠性和壽命,為篩機的大型化奠定了理論基礎;由于其水平安裝,有效的降低了機組高度,能很好的滿足大、中型移動式篩分機組的需要;軸承稀油潤滑,有效降低了軸承溫度,提高了壽命。

    實際生產中,常有用戶反映說水平振動篩與傾斜式振動篩總達不到設定的處理能力,效率低。作為篩分工業的重要設備,水平振動篩與傾斜式振動篩的篩分效果不僅對產品價值有著很大的影響,而且直接對下一步作業的效率有著重要影響?,F總結了6個提高水平振動篩與傾斜式振動篩效率和性能的措施,希望對大家的生產有所幫助。

    1、選擇合適的水平振動篩與傾斜式振動篩類型

    雖然篩分效果主要取決于被篩物料的性質,但同一種物料采用不同類型的篩分設備可以得到不同的篩分效果。例如:

    固定篩的篩分效率較低;

    運動篩的篩分效率與篩面的運動形式有關,顆粒在篩面上接近于垂直篩孔的方向被抖動,振動頻率越高,篩分效果越好;

    在搖動篩篩面上,顆粒主要是沿篩面滑動,由于搖動篩的搖動頻率比振動篩的頻率低,所以搖動篩的篩分效果較差;

    圓筒篩因篩面易堵,故篩分效率低。

    另外,不同用途也應選擇不同的振動篩類型,如:

    物料進行預先篩分和檢查篩分一般采用圓振動篩;

    對破碎后的物料進行分級采用概率篩、等厚篩和大型振動篩;

    對物料進行用于脫水脫介采用直線振動篩;

    對物料進行清砂和除泥,采用概率等厚篩效果更好。

    在實際生產中,還需根據具體情況,在滿足產品粒度要求的前提下,盡可能選用較大的篩孔尺寸、較大的有效篩分面積、較高篩面開孔率的非金屬篩面,并選用合適的篩孔形狀,以提高物料顆粒的透篩能力和工作效率。

    2、合理選擇水平振動篩與傾斜式振動篩電機和調整激振力

    振動電機的合理選取是影響振動篩性能的關鍵環節之一,而激振力大小是影響振動篩生產率的核心因素。

    1)振動電機的選擇

    振動電機作為振動篩的振動源,應具有設計合理、結構簡單、緊湊、激振效率高、節能、安裝調試方便等優點,振動電機的選取具體包括工作頻率、最大激振力、功率等參數。

    首先是選擇工作頻率和激振力,振動電機的轉速要接近于工作頻率;最大的激振力必須在所選的電機合成激振力的范圍內,然后根據工作頻率和最大激振力選擇振動電機的功率。

    2)激振力的調整

    振動篩的生產率與激振力呈指數關系,激振力的增加引起生產率的迅速增加,而堵塞率則隨激振力的增加迅速下降。

    激振力對篩子的通過率和破碎率也有一定的影響,其變化規律均呈波浪型:激振力過小時,通過率和破碎率效果較差;激振力過大時,則會加大振動電機轉軸兩端偏心塊的摩擦,在高速旋轉的情況下,容易損壞電機,降低電機的使用壽命,因此合理調整激振力的大小十分重要。

    振動電機的激振力是高速旋轉的偏心塊產生的離心慣性力。改變偏心距,從而改變激振力的幅值,就可以達到調節激振力的作用。

    3、改善水平振動篩與傾斜式振動篩篩面運動方式

    篩面的運動方式對振動篩的工作效率影響很大。理想的篩面運動方式應為:

    1)篩面入料端垂直方向的振幅應大于排料端垂直振幅。

    這是因為入料端有較大垂直方向振幅可使該端較厚的物料有效分層,同時借助傾角,使該端多余的物料迅速向篩面中部鋪展開,使細粒物料在相對較薄的料層中分層透篩,提高了篩面的實際使用面積。當物料到達排料端時,物料已經分好層了,這時只需要較小的垂直方向振幅即可保證細粒物料有良好的透篩條件,太大的垂直方向振幅反而擾亂了細粒物料的透篩環境。

    2)沿篩面長度方向上,從入料端開始,物料運動速度應為遞減狀態。

    這是因為物料的運動速度遞減,可是物料層在整個篩面上保持一定厚度,使細粒物料在相對更長范圍的篩面上分層透篩,增大篩子的實際使用面積,同時,篩面沿篩長方向的透篩量趨于均勻,充分發揮篩面的透篩潛力。

    近幾年研制出的等厚篩和雙頻振動篩,克服了普通振動篩整個篩面振幅為恒定值和單位透篩能力低的缺點,使入料端具有更大的振幅,排料端具有和普通振動篩相同的振幅,從而提高了工作效率。

    4、水平振動篩與傾斜式振動篩采用非金屬材質篩網

    非金屬材質篩網具有以下優點:

    1)提高篩分效率。它可比金屬篩網篩分效率提高20%左右。

    2)耐磨性能好,使用壽命長。它的平均壽命是金屬篩網的25倍以上。

    3)減少安裝時間,提高了設備運轉率。

    由于非金屬材質篩網使用壽命大大延長,減少了篩面的更換次數,設備運轉率比金屬篩一般提高15%。

    4)降低噪音,改善作業環境。

    金屬篩網在工作中除與篩箱共振外,網絲還產生一些顫動,磨損后這種現象更加明顯,加上物料在箱面上的鋼性碰撞以及其它部件的顫動,產生的噪音較高。非金屬材質篩網整個篩板為一整體,具有一定的緩沖作用,可降低噪聲20dB(A)左右。

    5、水平振動篩與傾斜式振動篩采用多路給料方式

    振動篩一般采用的一路給料,物料供給到篩面以后,小于分離粒度的大部分物料在給料端就很快透過篩孔成為篩下產品,而距排料端的1/3~1/2的篩面,除了繼續起一定的篩分作用外,主要是起了運輸作用,因而篩面的利用率不高。

    如果采用多路給料,相當于增加了篩面的寬度,減少了供給到篩面上的料層厚度,有利于細粒物料很快接觸篩面通過篩孔,同時,充分地利用了篩面,減少粗顆粒不必要的運輸路程,從而提高篩分工作效率。

    6、加強水平振動篩與傾斜式振動篩運行管理

    操作和維護對振動篩性能的發揮也有一定的影響。為了使振動篩高效率運行,必須嚴格按照操作規程精心操作,如給料要均勻、連續和適量,保證物料沿整個篩面寬度均勻分布,以利于細顆粒的透篩,獲得較高的處理能力和篩分效率。
