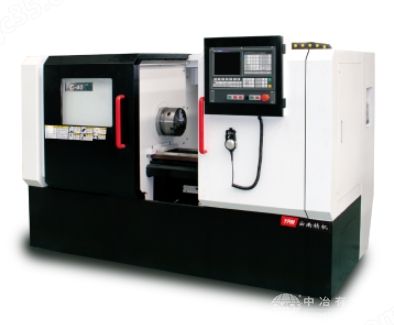

C-40經濟型數控車床特點：
1. 臥式平床身結構，整體箱式寬大床腳設計,剛性更穩定。
2. 該機床采用獨立套筒式主軸結構，同時選配高精度主軸軸承，從而保證了車頭的高精度高穩定性。
3. 進給采用高精度滾珠絲桿直連驅動，移動表面均貼塑，從而消除爬行，保持精度，增強使用壽命。
5. 適用于精度及尺寸*性要求較高的中小鑄件、鋼件及有色金屬的批量加工。
C-40經濟型數控車床詳細配置：
主要配置
項目主要部件主要配置(廠商)選配
主機床身矩形平導軌
床腳整體寬大式床腳
主軸傳動變頻直拖
結構套筒式單元(自主)
軸承國產P5級進口
尾座手動氣動
滾珠絲杠國產
系統控制單元GSK-980TDCKND/西門子/法那科
伺服驅動、電機武漢華大4N+6N原裝全套
主電機國產變頻7.5KWCTB伺服
主電機驅動器國產7.5KW
防護結構全封閉雙門
電氣空開德力西
接觸器施耐德
接線端子上海友邦
繼電器施耐德
主變、控變昆變
刀架四工位電動常州宏達6工位電動
卡盤8寸手動三爪卡盤
呼附液壓8寸/10寸 手動10寸
冷卻電動水泵上海浦江
自動潤滑電動機械油泵國產
其他 包裝底座+軟包轉全封閉木包裝
顏色上白下黑
附件隨機資料
4#*
減震墊鐵
工具套裝包
卡盤扳手
刀架扳手
詳細參數：
主要技術規格 Specifications
項目 ITEMS主要參數PARAMETERS單位
UNITC-36C-40 C-40選配 optional
標配 standardconfiguration
4204207501000
加工范圍Capacity床身/滑板上zui大回轉直徑Max.swing over bed/slidemm380/190420/230
*車削直徑/長度(4工位)Recommended turning dia./length (4 positions vertical turrent)mm185/350225/350225/650225/900
*車削直徑/長度(6工位)Recommended turning dia./length (6 positions horiaontal turrent)mm185/270225/270225/580225/830
zui大車削直徑Max.turning dia.mm325 (4工位)365 (4工位)270(6工位)
*距Admits betweenmm4204207501000
zui大棒料直徑Max.bar diamm55(手卡)/ 45(動卡選配)65(手卡)51(動卡)
主軸 Spindle主軸zui高轉速Main-spindle Speedr/min35002500
主軸頭形式IS0 Form of Spindle nosetypeA2-5A2-6
主軸通孔直徑Spindle thru-holemm5666
卡盤直徑Chuck diamm160(6")200(8")250(10")
主電機功率Spindle motor powerkW3.75.57.5
床身結構 Bed Structure結構Bed structuretype連體床腳
床身矩形導軌寬Width of guide-waymm350
X軸 行 程Max.cross travel(X axis)mm220
Z軸 行 程Max.cross travel(Z axis)mm4204207501000
X/Z軸快速移動Rapid speed ( X & Z Axes)m/min6/84/8
刀架 Turret形式Hydraulic Turrenttype立式4工位電動臥式6工位電動
*尺寸(車削)tool size(turning)mm□25x25
尾座 Tailstock套筒直徑/形程Dia./travel of tailstock quillmm52/L12060/L120
套筒孔錐度Taper hole of tailstock quillMT No.4
其他 Others加工精度Manufacturing accuracylevelIT6-IT7
重復定位精度Repositioning accuracymmx-axis:0.006
mmz-axis:0.006z-axis:0.008
粗糙度Surface roughnessumRa≤1.6
體積(長x寬x高)Dimensions (LxH)m2.1x1.6x1.42.7x1.5x1.53x1.5x1.5
電源Power supplykVA1215
總重量Total weightkg1700180021002300
數字控制系統ControllertypeGSK-980TD/KND-1000TFANUC/SIEMENS
