山東普魯特機床有限公司生產的整體床身數控車床，型號：CK6152E，品牌：普魯特機床，產地：山東·棗莊，廠商性質：生產商。
產品簡介
整體床身數控車床CK6152E該機床通過數控系統自動控制，進行各種的內孔，外圓，圓錐面，圓弧面，以及螺紋的車削，特別適用中小批量的軸類，盤類零件的粗精加工，具有自動化程度高，編程簡單，精度高等優點。

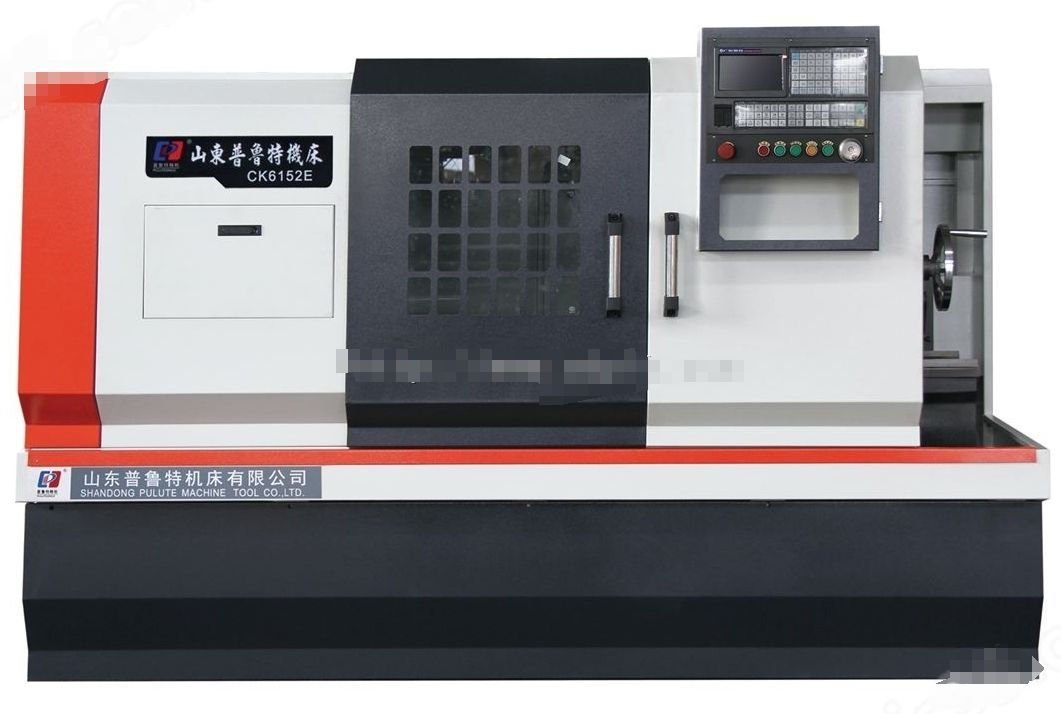

整體床身數控車床CK6152E
1 機床結構特點及功能要求
1.1本系列機床是山東普魯特機床有限公司主要出口的成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
1.2床頭箱優化設計，適合各種金屬盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
1.3機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。
1.4數控系統采用GSK980TDC及伺服驅動，采用國產名優滾珠絲杠及高精度絲桿軸承。
1.5采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。
1.6 各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。
1.7導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。
設備參數：
項目機床規格及主要技術參數備注
系統數控系統GSK980TDC或KND1000TⅡ標配
FANUC 0i Mate-TD選配
西門子802DSL選配
帶主軸編碼器、手搖脈沖發生器標配
工作
范圍CK6165E/1000/1500/3000
床身zui大回轉直徑φ700mm標配
滑板上zui大車削直徑φ420mm標配
zui大工件長度1000/1500/3000mm 標配
主軸主軸軸端C-11標配
主軸孔前端錐度公制φ120 1:20標配
主軸通孔直徑φ105mm標配
主軸調速范圍25~850 r/min(三檔機械變速，變頻無極調速)標配
主軸電機三相異步電機11 Kw(棗莊)標配
坐標軸橫向(X軸)zui大行程420mm標配
縱向(Z軸)zui大行程1100/1600/3100mm標配
X軸伺服單元DA98驅動器(10N.m. 2000r/min)(廣州數控)標配
Z軸伺服單元DA98驅動器(15N.m. 2000r/min) (廣州數控)標配
X軸zui大進給速度4m/min標配
Z軸zui大進給速度5m/min標配
滾珠絲桿直徑*螺距X向：25*06 Z向：50*10標配
定位精度X軸≤0.025mm、Z≤0.030mm標配
重復定位精度X軸≤0.012mm,、Z≤0.015mm標配
回轉
刀架刀架型式國產電動回轉刀架(常州亞興LDB4-120(6163))標配
刀座數量四工位標配
外徑、端面刀柄規格32mmX32mm標配
刀架重復定位精度0.008mm
夾緊
裝置手動卡盤K11320/C11三爪自手動卡盤(無錫建華)標配
液壓卡盤及油缸K54304三爪中實動力卡盤及中實回轉油缸(含逆止閥) (無錫建華)選配
尾座尾座套筒直徑φ100mm
*套zui大行程250mm標配
*套錐度MT6標配
液壓
系統液壓系統電動功率1.49KW(南京艾利特)選配
油箱容量40L
液壓泵壓力3.5MP
冷卻冷卻水泵AB-25;125W(三相電泵)標配
自動潤滑裝置HR3型電動潤滑泵泵標配
傳動
部件主軸軸承國產高精度軸承(新哈/洛陽德潤)標配
滾珠絲杠國產高精度滾珠絲杠(北方岐山/濟寧博特)標配
絲杠軸承國產高精度絲桿軸承(哈爾濱軸承)標配
硬軌山東普魯特機床有限公司標配
燈具工作照明燈JC-38B 40W DC24V 鹵素燈標配
工作完成警示燈LTA-205 (220V )紅綠色選配
隨機
資料裝箱清單 一份標配
合格證明書一本(精度檢測表)標配
機械說明書一本標配
電器說明書一本(電器原理圖)標配
操作說明書一本標配
三爪中實油動力卡盤
使用說明書 一本選配
中空回轉油缸使用說明書一本選配
其它機床總電容量18kW標配
機床凈重(約)4000/4600 /5500 kg標配
機床外形尺寸3200/3700/5200mm×1820mm×1780mm標配
