產品簡介
主要用途：

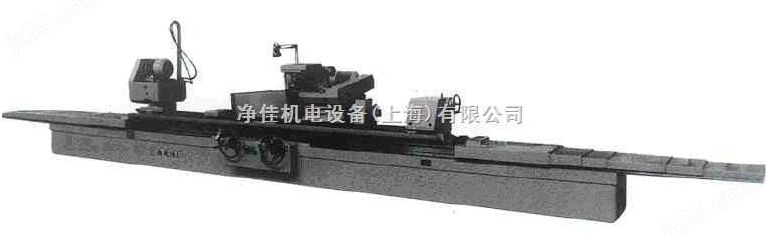

H148(M1463/4000-H)型*外圓磨床用于磨削IT6-IT7級精度的圓柱形或圓錐形回轉體的外圓或內孔，用于單金屬件小批生產的場合。
詳細介紹結構特征：
a、機床工作臺的縱向移動可由液壓無級變速傳動，也可由手輪傳動。
b、砂輪架橫向進給可由液壓作微量自動周期進給和快速進退，也可用手動實現粗、細兩種進給。
c、工件、砂輪、油泵和冷卻分別以單獨的電機傳動。
主要技術規格及參數：
主要規格
zui大磨削直徑×zui大磨削長度 φ630×4000mm
加工范圍
中心高 350mm
*距 4000 mm
可磨外圓直徑 用中心架 zui小φ30mm、zui大φ250mm
不用中心架 zui小φ30mm、zui大φ630mm
可磨內圓直徑 zui小φ30mm、zui大φ200mm
用尾架上修整器時外圓zui大磨削長度 3750mm
內圓zui大磨削長度 320 mm
zui大工件重量 1200Kg
三爪卡盤直徑 325 mm
四爪卡盤直徑 320 mm
砂輪架
體座zui大回轉角度 順時針30°、逆時針0
絲桿上zui大移動量 450 mm
快速進退量 100 mm
主軸轉速 高速1330r/min、低速665 r/min
進給手輪一轉移動量 粗4mm
細0.5mm
進給手輪一格移動量 粗0.02mm
精0.0025mm
zui小周期進給量 粗0.02mm
精0.0025mm
砂輪直徑 zui大φ500mm
zui小φ400mm
砂輪架自動周期進給 有
砂輪架自動切入進給 無
砂輪修整自動補償 無
內圓磨具
砂輪尺寸(mm) 砂輪線速度(m/s) 主軸轉速(r/min)
30×25×10 15.7 10000
40×25×13 20.9 10000
50×25×13 26.2 10000
70×25×20 22.0 6000
90×25×20 28.3 6000
110×40×32 24.2 4200
125×50×32 27.5 4200
150×32×32 23.6 3000
175×32×32 27.5 3000
機床電機總功率 15.22KW
機床外形尺寸和凈重
長×寬×高 12470×2660×2300mm
凈重 17600Kg
機床裝箱尺寸毛重
長×寬×高 10250×2700×2400mm
毛重 23400Kg
