工作原理

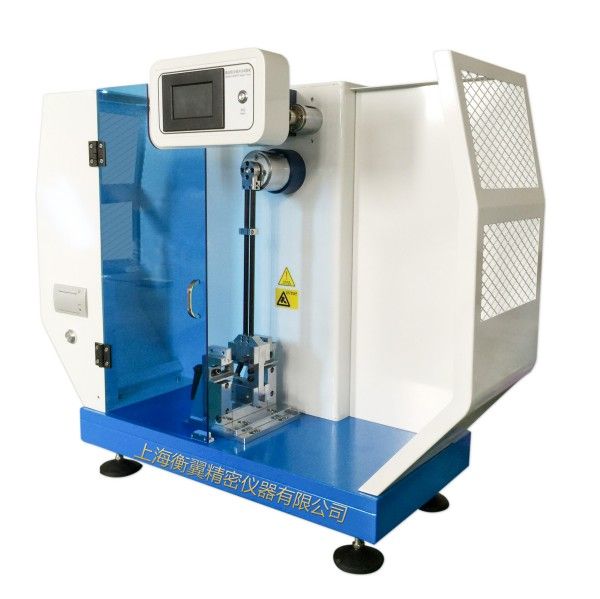

該設備基于擺錘沖擊能量守恒與高速數據采集技術實現精準測試：
試驗時，根據測試需求選擇簡支梁或懸臂梁模式，將標準試樣（如80×10×4mm簡支梁試樣或63.5×12.7×6.4mm懸臂梁試樣）固定于專用夾具中。擺錘通過提升機構升至預設角度（對應指定沖擊能量，如2.75J、5.5J），釋放后沿無摩擦導軌自由下落，沖擊試樣并消耗能量。高精度角位移傳感器（分辨率0.001°）與光電編碼器實時采集擺錘沖擊前后的角度變化，系統通過能量守恒公式（E=mghΔθ）自動計算試樣吸收的沖擊能量（單位：J），并顯示沖擊強度（kJ/m2）。測試結果通過7英寸彩色觸摸屏實時顯示，支持數據存儲、曲線回放及多組對比分析。
應用范圍
適用于以下場景的材料沖擊韌性測試：
塑料行業：PP、PE、PVC、ABS等通用塑料及工程塑料的低溫沖擊性能評估；
橡膠制品：輪胎、密封件、輸送帶用橡膠的抗撕裂強度與耐沖擊性驗證；
復合材料：碳纖維/玻璃纖維增強塑料、蜂窩夾芯結構的層間沖擊損傷容限測試；
金屬薄板：鋁合金、銅合金等金屬材料的沖擊韌性及加工硬化效應研究；
電子電器：外殼材料、連接器用塑料的落錘沖擊耐受性檢測。
技術參數
型號：HY-JCX系列（簡懸組合型）
沖擊能量范圍：0.5-50J（可定制）
能量精度：±0.5%
擺錘提升角度：0-150°（可調）
試樣尺寸：簡支梁（80×10×4mm）/懸臂梁（63.5×12.7×6.4mm）
沖擊速度：3.5-5.2m/s（根據能量自動匹配）
數據采集頻率：1MHz
顯示方式：7英寸彩色觸摸屏
控制方式：全數字閉環控制，支持自動提升、釋放及復位
數據接口：USB、RS485、以太網
電源：AC220V±10%，50/60Hz，0.5kW
產品特點
一機雙模式設計：集成簡支梁與懸臂梁沖擊夾具，通過快速更換模塊實現兩種測試模式無縫切換，節省設備投入與場地空間；
高速數據采集：1MHz采樣頻率精準捕捉沖擊瞬間的能量變化，避免傳統機械式表盤讀數的滯后誤差；
全觸摸屏操作：7英寸彩屏支持圖標化菜單與手勢操作，可一鍵完成參數設置、試驗啟動及報告生成，降低操作門檻；
安全防護機制：配備透明防護罩、光電安全光幕及緊急停機按鈕，防止擺錘意外釋放或試樣飛濺傷人，符合CE安全標準；
智能化分析軟件：內置GB/T 1043、ISO 179、ASTM D256等標準試驗方法庫，自動生成測試報告并支持數據云端存儲、多組對比分析及沖擊強度合格判定，助力材料研發與質量控制。
