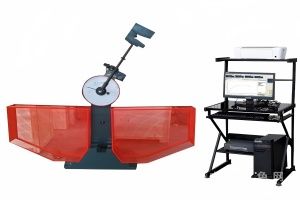

微機控制擺錘式沖擊試驗機

工作原理

能量傳遞與沖擊測試：

試驗機通過電動揚擺裝置將擺錘提升至預設高度（預揚角150°），釋放后擺錘在重力作用下加速下落，以 5.24m/s 的沖擊速度撞擊試樣。

數據采集與分析：

微機系統實時測量擺錘沖擊前后的動能差，結合試樣尺寸（標準試樣尺寸為10×(10、7.5、5)×55mm），自動計算沖擊吸收能量并顯示結果，支持屏幕數顯、觸摸屏操作及打印機輸出。

自動化控制：

設備采用PC微機控制，集成電動揚擺、沖擊、數據運算等功能，試驗過程高效精準，減少人為誤差。

應用范圍

金屬材料測試：

主要用于黑色金屬（如鋼材及其合金）的沖擊韌性檢驗，適用于冶金、機械制造等行業對材料抗沖擊性能的評估。

質量控制與研發：

為材料研發、生產工藝優化提供數據支持，幫助企業提升產品質量和可靠性。

標準合規性檢測：

滿足國內外標準要求，可用于第三方檢測機構或企業內部質量控制部門的材料認證。

產品技術參數

參數項 技術指標

沖擊能量 450J

沖擊速度 5.24m/s

擺錘預揚角 150°

擺錘中心至沖擊點距離 750mm

試樣支座跨距 40±0.2mm

沖擊刀刃圓角 R2mm

試樣規格 10×(10、7.5、5)×55mm

顯示方式 三顯（度盤、觸摸屏、微機顯示）

電源要求 三相四線 50Hz 380V 180W

外形尺寸 2025×800×2250mm

凈重 1000Kg

產品特點

高精度與穩定性：

采用一體式鑄造雙支撐結構，主軸簡支梁式支承，減小主軸變形和軸承摩擦能量損失，確保試驗數據準確性。

雙級標準減速機提錘，運行平穩；掛擺裝置配備液壓緩沖，掛擺過程平穩無沖擊。

智能化操作：

微機控制系統支持自動揚擺、沖擊、數據運算及結果打印，大幅提升工作效率。

試樣沖斷后自動判斷輸出，減少人工干預。

安全防護設計：

主機配備安全防護銷和鋁合金不銹鋼安全防護網，防止試驗過程中碎片飛濺。

符合國際安全標準，保障操作人員安全。

模塊化配置：

標準配置包含450J主機、擺錘、電機、取擺傳動裝置、自動掛擺裝置、試樣對中器、試樣回收裝置、專用測控軟件、數顯觸摸屏及打印機，滿足用戶一站式需求。

環境適應性：

可在無腐蝕介質、無震動、無強電磁場的環境中穩定運行，適應多種實驗室條件。
