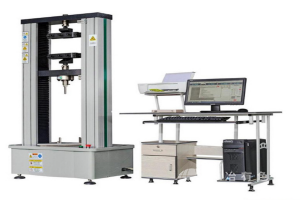

材料拉伸壓縮彎曲測試儀

工作原理

動力與傳動：

采用高性能交流伺服電機驅動，通過同步帶與滾珠絲杠實現無間隙傳動，確保低速平穩性（最低調速 0.01mm/min）與高傳動力矩。

液壓加荷系統（部分機型可選）提供大負荷測試能力，滿足高強度材料需求。

測量與控制：

負荷測量：高精度輪輻式負荷傳感器（量程 0-100kN）實時采集力值，精度達 ±0.5%。

位移測量：光電編碼器與24位A/D轉換器結合，分辨率 0.001mm，確保變形數據精準。

閉環控制：微機系統通過PCI2.2總線與美國BB公司放大器、AD公司高速模數轉換器協同工作，實現力、位移、變形多閉環控制，適應不同試驗標準。

數據處理與輸出：

專業軟件自動計算彈性模量（E）、屈服強度（Rp0.2）、抗拉強度（Rm）等參數，支持試驗曲線實時顯示與回放。

報告生成功能兼容 Word/Excel 格式，便于數據存檔與分享。

應用范圍

材料類型：

金屬材料：鋼鐵、鋁合金、銅合金等（板材、管材、型材）。

非金屬材料：塑料、橡膠、陶瓷、玻璃鋼、復合材料等。

成品與構件：安全帶、鏈條、鋼絲繩、電焊條、膠帶等。

試驗類型：

拉伸試驗：測定屈服強度、抗拉強度、斷后伸長率。

壓縮試驗：評估材料抗壓性能與穩定性。

彎曲試驗：分析材料抗彎剛度與塑性變形能力。

剪切試驗：測試材料抗剪切強度與韌性。

行業領域：

機械制造：零部件強度驗證與失效分析。

建材行業：混凝土、水泥、木材的力學性能檢測。

科研院所：新材料研發與力學性能研究。

質檢機構：產品認證與仲裁檢測。

產品技術參數

參數項 WDW-100 技術指標

最大試驗力 100kN（可選配300kN液壓加荷系統）

試驗力精度 ±0.5%

試驗力測量范圍 2%-100%FS（滿量程）

位移分辨率 0.001mm

位移測量范圍 0-700mm（可擴展）

變形測量范圍 0-5mm（標距25mm）

調速范圍 0.01-500mm/min（無級調速）

試驗空間 拉伸空間650mm，壓縮空間500mm

主機尺寸 740×500×2000mm（長×寬×高）

主機重量 約500kg

電源要求 AC 220V±10%, 50Hz, 1kW

控制方式 微機閉環控制（力、位移、變形三閉環）

數據輸出 USB/RS232接口，支持PC實時監控與存儲

產品特點

高精度與穩定性：

采用日本松下交流伺服電機與E5級精密滾珠絲杠，傳動效率高，噪聲低。

高精度負荷傳感器與24位A/D轉換器確保數據采集準確性，長期使用穩定性強。

多功能與擴展性：

支持 GB/T、ASTM、ISO、DIN 等國內外標準，兼容性強。

可選配高溫爐、低溫箱、引伸計等附件，實現高溫拉伸、低溫脆性、應變控制等特殊試驗。

智能化操作：

微機軟件界面友好，支持試驗參數一鍵設置與自動求取功能。

實時顯示力-位移、應力-應變曲線，支持試驗過程回放與數據分析。

安全防護設計：

配備過載、過流、超溫、限位保護裝置，確保操作安全。

防護罩與緊急停止按鈕防止試樣飛濺傷人，符合 CE 安全標準。

人性化設計：

移動橫梁手動/自動升降，試樣裝夾便捷。

集成式電路板與模塊化設計，便于維護與升級。
