工作原理

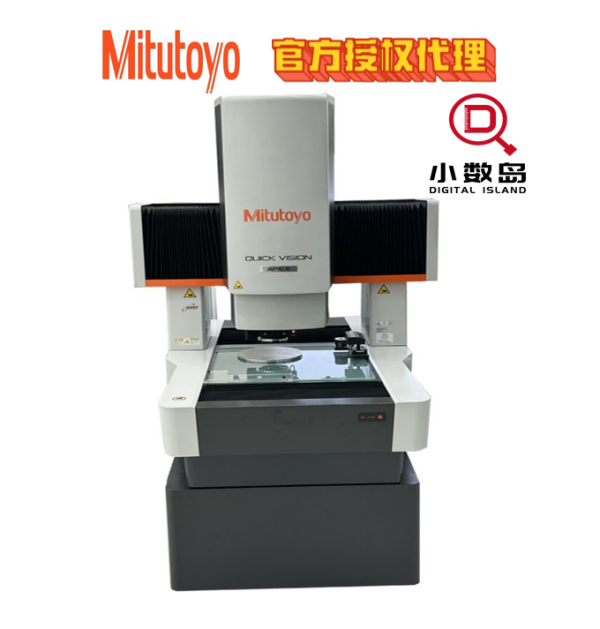

QV Apex采用模塊化光學系統與閉環反饋運動平臺協同工作：高分辨率工業相機（1200萬像素，幀率200fps）搭載可變倍率遠心鏡頭（放大倍率0.5X-5X），通過多光譜LED環形光源（波長范圍365-700nm可調）投射均勻光線至被測工件表面；反射光線經相機捕獲后，由嵌入式AI芯片（NVIDIA Jetson Orin NX）實時處理圖像，通過深度學習算法識別工件邊緣特征，并驅動激光位移傳感器（分辨率0.01μm）與電動調焦模塊（行程20mm，速度10mm/s）自動調整焦距，實現毫秒級（＜50ms）精準對焦；運動控制平臺搭載直線電機（定位精度±0.0003mm，重復精度±0.0001mm）與光柵尺（分辨率0.0001mm），驅動工件或相機沿X/Y/Z三軸移動，配合力反饋傳感器（測量力0.1-10N可調）避免壓損脆弱工件；測量結果通過5G/Wi-Fi 6E無線傳輸至云端或本地PC，支持GD&T形位公差分析、CAD圖紙比對及SPC統計過程控制，數據可導出為STEP/IGES格式，兼容UG、CATIA等CAD軟件。
應用范圍
覆蓋多行業高效率檢測場景：3C電子（手機玻璃蓋板平面度、攝像頭模組鏡片間距、Type-C接口引腳共面性）、汽車零部件（發動機活塞環間隙、變速器齒輪齒形、安全氣囊傳感器觸點位置）、精密模具（注塑模具型芯尺寸、沖壓模具導柱角度、壓鑄模具分型面間隙）及半導體封裝（晶圓表面缺陷、芯片引腳翹曲、BGA焊球直徑）等，尤其適合測量小批量多品種工件（如定制化機械零件）、透明/反光材料（如光學鏡片、鍍膜工件）或復雜曲面（如渦輪葉片型線）；支持與工業機器人聯用，實現生產線在線檢測，適配節拍≤2秒/件的自動化測量需求；可選配顯微物鏡（放大倍率10X-100X）與共聚焦傳感器，擴展至微米級精密測量，滿足實驗室級計量要求。
技術參數
測量范圍：300mm×200mm×150mm（可擴展至600mm×400mm×200mm）；分辨率：0.0005mm；重復性：±0.0002mm；相機幀率：200fps（全分辨率）；光源壽命：＞80000小時；運動平臺速度：X/Y軸500mm/s，Z軸300mm/s；載物臺承重：10kg；工作溫度：10℃~45℃；工作濕度：10%~85%RH（無冷凝）；電源：AC220V±10% 50/60Hz；重量：180kg（主機）；防護等級：IP42；兼容軟件：AutoCAD、SolidWorks、PolyWorks Metrology。
產品特點
全系列通過德國PTB計量認證，AI自動對焦算法使對焦效率提升10倍，測量時間較傳統影像儀縮短60%；多光譜光源與遠心鏡頭組合消除成像畸變，透明/反光工件測量成功率提升至99.5%；模塊化設計支持光源、相機、運動平臺快速更換，適配不同尺寸工件檢測需求；配備自清潔空氣過濾系統與恒溫控制模塊，可有效過濾0.3μm以上顆粒物并維持25℃±0.5℃測量環境，確保數據穩定性；7英寸觸摸屏集成一鍵測量、自動編程與遠程診斷功能，操作門檻降低80%。QV Apex以“納米級精度、秒級效率”的特性，成為工業現場光學檢測的標桿設備。
