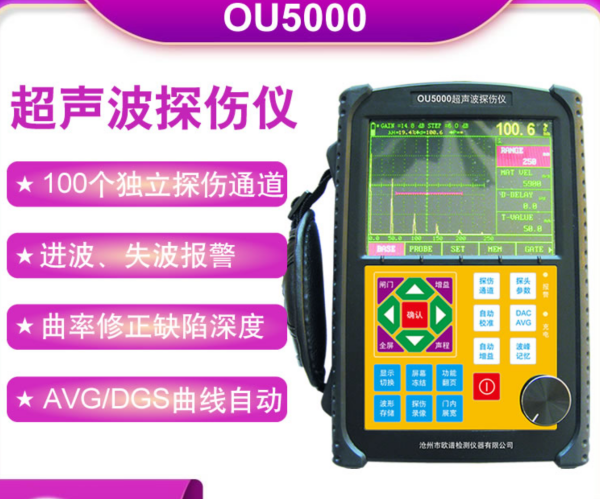

工作原理
OU5000采用脈沖反射式超聲波檢測技術，通過壓電探頭向工件發射高頻超聲波（1-10MHz可調），超聲波在材料內部傳播時遇缺陷或底面反射形成回波。針對曲面工件，儀器內置動態曲率修正算法，實時分析探頭與工件接觸面的曲率半徑，自動調整聲束入射角與聚焦深度，補償因曲面導致的聲束偏移和能量衰減，確?；夭ㄐ盘枩蚀_反映缺陷位置。配合高分辨率編碼器，系統可記錄探頭移動軌跡，將回波數據與工件三維坐標關聯，生成高精度C掃描成像圖。
應用范圍
該儀器覆蓋多場景曲面檢測需求：
航空航天：檢測發動機葉片、機匣、渦輪盤的焊接缺陷及內部裂紋；
船舶制造：評估船體曲面鋼板、螺旋槳、舵葉的焊接質量；
核電裝備：監測壓力容器、蒸汽發生器封頭的曲面焊縫及關鍵部件安全性；
軌道交通：檢測高鐵車輪、車軸的曲面結構疲勞損傷。
技術參數
檢測對象：曲面工件（曲率半徑≥3mm）及平板材料（0.5-300mm厚度）；
成像分辨率：0.01mm，動態范圍≥40dB；
掃描速度：100-800mm/s，支持自定義掃查路徑；
探頭類型：單晶/雙晶直探頭、斜探頭，適配不同檢測需求；
數據存儲：內置16GB存儲空間，支持USB/藍牙數據導出。
產品特點
智能曲率修正：算法自動匹配工件曲率，無需手動調整參數，檢測效率提升50%；
高清晰成像：C掃描圖像以偽彩色顯示缺陷深度與位置，紅色區域為嚴重缺陷，藍色為正常區域；
便攜耐用：鎂鋁合金機身重1.8kg，IP65防護等級防塵防水，適應-20℃~60℃環境；
操作便捷：7英寸觸摸屏支持手勢縮放，一鍵生成檢測報告，兼容中英文雙語界面；
擴展性強：可連接機械掃描架實現自動化檢測，支持DAC/AVG曲線分析功能。
