工作原理

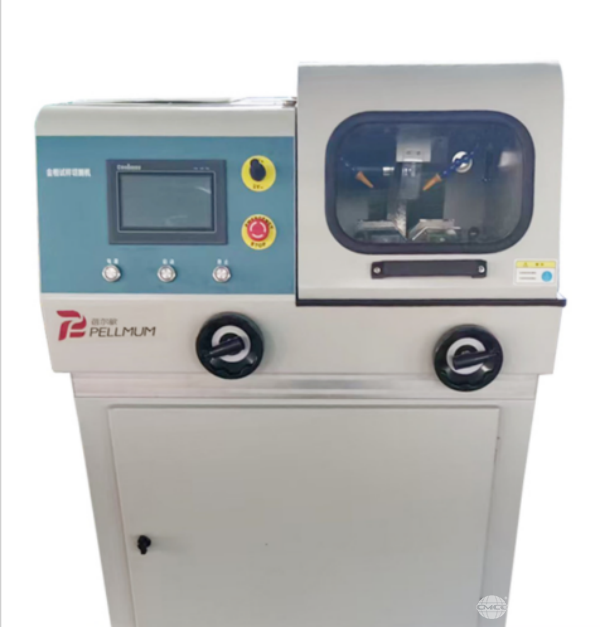

LZQ-80采用高速旋轉的金剛石切割片作為刀具,通過伺服電機驅動工作臺實現X/Y/Z三軸聯動控制。切割過程中,試樣被精準固定于可旋轉夾具中,系統根據預設參數自動調整切割速度(50-3000r/min)、進給速率(0.01-5mm/s)及冷卻液流量,確保切割面平整光滑。切割完成后,設備自動停止并回退工作臺,避免試樣過熱或變形。其閉環控制系統可實時修正切割軌跡,重復定位精度達±0.01mm。
應用范圍
該設備覆蓋多場景試樣制備需求:
金相分析:切割鋼鐵、鋁合金、鈦合金等材料的標準試樣,確保切割面垂直度≤0.5°;
失效分析:處理斷裂件、腐蝕件等不規則試樣,保留關鍵缺陷區域;
新材料研發:對復合材料、陶瓷涂層等硬脆材料進行精密取樣,輔助微觀結構觀察。
技術參數
最大切割尺寸:φ80mm(圓形)或80×80mm(方形);
切割片規格:φ150/φ200mm(可選),轉速50-3000r/min無極可調;
工作臺行程:X軸150mm,Y軸100mm,Z軸80mm;
冷卻系統:內置循環泵,流量0-10L/min可調;
整機功率:2.2kW,輸入電壓380V/50Hz。
產品特點
全自動化操作:通過觸摸屏設置參數,一鍵啟動切割流程,減少人工干預;
高精度控制:伺服電機與光柵尺組合,確保切割深度與位置精度;
安全防護設計:配備透明防護罩、緊急停機按鈕及漏電保護裝置,操作安全可靠;
模塊化結構:支持快速更換切割片及夾具,兼容多種試樣尺寸與形狀。
