工作原理

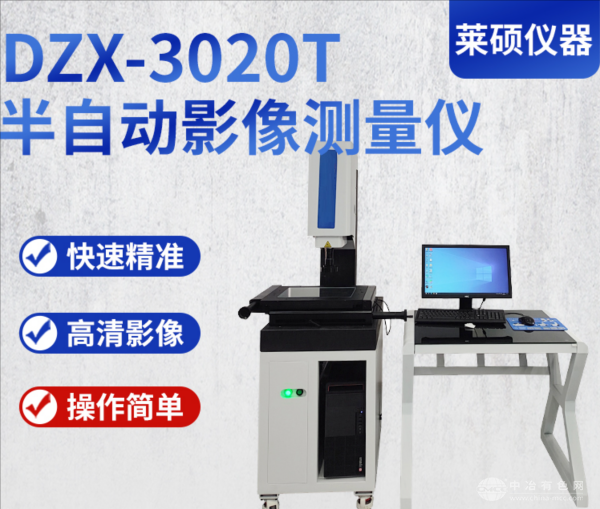

DZX-3020T采用高分辨率彩色CCD攝像頭捕捉被測物體影像，通過定制連續變倍鏡頭實現0.7X—4.5X光學放大，配合自動對焦系統快速定位清晰成像平面。光源系統采用美國進口LED環形冷光源與圓形輪廓光，提供多角度均勻照明，消除反光干擾。圖像經高清晰SDK2000視頻采集卡傳輸至計算機后，由進口漢化ZONSON2D自動測量軟件進行邊緣檢測、特征提取與幾何運算，支持點、線、圓、弧等十余種元素的自動識別與坐標轉換，最終生成包含尺寸數據、公差分析及統計圖表的檢測報告。
應用范圍
該設備覆蓋多行業精密檢測需求：
機械加工：測量齒輪、軸承、螺紋等零件的齒距、圓度及同軸度；
電子元件：檢測PCB板孔位、SMT貼片元件間距及連接器Pin針高度；
模具制造：分析注塑模、壓鑄模的分型面間隙、R角精度及型腔表面波紋度；
科研教學：支持材料科學實驗中金相試樣、微觀結構的尺寸標注與比對分析。
技術參數
測量范圍：X/Y軸300×200mm，Z軸調焦行程200mm；
精度指標：XY軸示值誤差≤(3+L/200)μm（L為測量長度），Z軸≤(4+L/150)μm；
光學系統：1/3英寸索尼CCD，分辨率1200萬像素，光學放大倍率0.7X—4.5X；
光源配置：LED環形冷光源與圓形輪廓光，亮度256級可調；
軟件功能：支持DXF圖紙導入比對、SPC統計分析及多語言界面切換。
產品特點
智能自動對焦：一鍵觸發Z軸伺服電機驅動，快速定位最佳成像平面，減少人為操作誤差；
高剛性結構設計：00級濟南花崗巖底座與臺灣TBI P級交叉導軌，確保長期使用無變形；
模塊化擴展功能：可選配英國雷尼紹接觸式測頭，實現三維尺寸測量與曲面掃描；
便捷數據交互：測量結果可直接導出至Word、Excel及AutoCAD，支持Xbar-S管制圖生成與Ca/Cp/Cpk等參數計算。
