詳情介紹

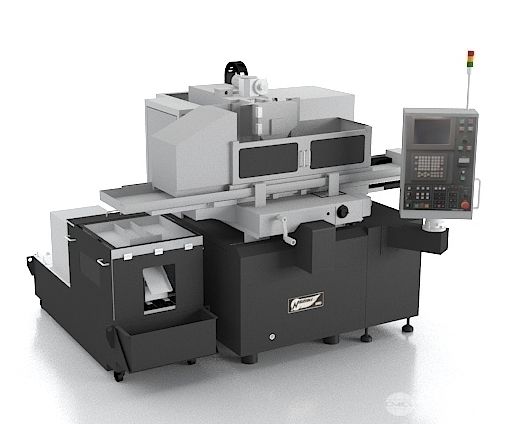

NAS系列高精度成型平面磨床是長島精工平面磨床產品線的產品;該機床配置了FANUC全閉環CNC數控系統，0.1μm分辨率高精度光柵尺;上下軸、前后軸實現全閉環控制;配置了對話式磨削工藝畫面，無需編程、填入相關工藝參數可實現平面、溝槽、多溝槽、圓弧面、二次曲面或直線-圓弧等復合面的自動加工;標配滾輪式修整器可實現平行砂輪、臺型砂輪、R型砂輪、多角形砂輪、非圓曲面砂輪修整;可實現在線砂輪自動修整、自動補償功能;可配第四軸轉臺、實現圓周齒加工;
機床的導軌面，接觸面均采用手工精密刮研工藝制作，經刮研工藝制作的工作面能減小接觸面的裝配應力，增強接觸剛度，增強潤滑油儲存能力，減小導軌磨損;從而能長時間的保持機床的幾何精度及金屬工件的動態加工精度;
機床的主要部件采用對稱設計，保證了機床的熱均衡穩定性，能抵御溫度變化對機床幾何精度及加工精度的影響，并同時具有高強度結構剛度與良好的減震阻尼性能;
基于機床的結構特點與制作工藝，機床具有超長的精度保持壽命.
性能特點：
1.機型特點
●保證機械上下跟蹤精度及復原精度±0.001mm(10年或3000小時);
●FANUC-OI-MD數控系統/10.4寸彩色液晶觸摸屏;
●真正的超微米磨削，可實現人機對話操作簡單，具有超長的使用壽命;
●全部機床導軌面及接觸面均采用人工刮研而成，刮研精度均需達到2μm以內;
●機床上下移動采用立柱移動式，立柱采用一體式結構。左右導軌采用雙V對稱性導軌結構。(確保了重復定位精 度和高剛性及穩定性);
●實用的機械式手輪(前后、左右軸)均標準配置;
●上下、前后兩軸均配有高精度光柵尺(0.1μm);
●標準配置單點金剛石及滾輪式砂輪在線修整裝置。
2.導軌
導軌采用本社開發的六面雙V構造，接合面均經過人工刮研處理，具有滾動導軌和靜壓導軌所不能達到的高精度、高剛性、高抗震性和微量進給的準確性。
3.電子手輪
操作更精準、方便調試工作。
4.操作系統及顯示器
便捷的操作系統，配備方便的操作面板，操作更加流暢。
5.前后進給機械手輪
最小進給0.0001mm，精度高，配備0.1μm光柵尺，閉環控制。
6.滾輪式砂輪修整器
用修整工具將砂輪修整成形或修去磨鈍的表層，以恢復工作面的磨削性能和正確的幾何形狀。
7.冷卻過濾裝置
適當降低磨削表面的溫度，凈化冷卻液，以提高加工效率、改善作業環境。
8.電永磁平面磁臺
精度高，無熱變形，節能。
9.液壓站裝置
保壓可靠，用途廣、效率高和構造簡單。
技術參數：
NAS系列技術參數
NAS Series Technical Specifications
項目ItemNAS520X-CNCNAS630X-CNC單位Unit
性能Performance系統(標準配置)System (standard configuration)FANUC 0i-MD 套Set
顯示裝置Display device彩色液晶觸摸屏Color LCD touch screen
工作臺面尺寸(長×寬)Work surface size (length × width)500×180700×300mm
工作臺最大移動量Workbench maximum movement650×230760×340mm
工作臺面至砂輪主軸中心高度Work surface to the center height of the grinding wheel spindleMAX500mm
電永磁吸盤最大尺寸Maximum size of electric permanent magnet chuck400×200500×300mm
工作臺 (左右)Workbench (left and right)驅動方式Drive mode油壓伺服驅動Hydraulic servo drive
進給速度Feed rate0～20m/min
手輪旋轉一圈的進給量The feed of one hand rotation約90mm
工作臺(前后)Workbench (front and rear)驅動方式Drive modeAC伺服電機AC servo motor
自動運轉中的 進給速度Feed rate during automatic operation設定范圍Predetermined area0～1200mm/min
快速進給Rapid feed0～1200mm/min
手動進給Manual feed手輪旋轉一周Handwheel rotates one week4mm(機械手輪Mechanical hand wheel)mm
連續進給Continuous feed0～600mm/min
高精度光柵尺(標準配置)High precision grating ruler (standard configuration)0.0001mm
磨頭(上下)Grinding head (up and down)驅動方式Drive modeAC伺服電機AC servo motor
自動運轉中的進給速度Feed rate during automatic operation設定范圍Predetermined area0～600mm/min
倍率調節Magnification adjustment150%
快速升降速度Fast lifting speedMAX450mm/min
手動進給Manual feed手輪旋轉Handwheel rotation0.0001/0.001/0.01mm/每格
0.01/0.1/1.0mm/一圈
高精度光柵尺(標準配置)High precision grating ruler (standard configuration)0.0001mm
進給量(粗，中，精)Feed (rough, medium, fine)0.1μm～任意量設定 0.1μm to any amount setting
無火花研磨次數No spark grinding times1～999往返round trip
砂輪Grinding wheel外徑×寬×內徑(最大)Outer diameter × width × inner diameter (maximum)φ255×25×φ50.8φ305×32×φ76.2mm
轉速(無級變速)Speed (infinitely variable speed)0～3600rpm
電動機Motor砂輪軸Wheel axleAC2.2AC7.5kw
液壓泵Hydraulic pumpAC1.5kw
床身重量Machine weight約2200約3500kg
