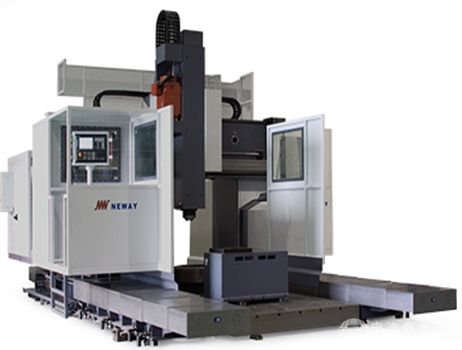

龍門鉆削中心的特點：
本機床采用龍門框架移動，工作臺固定的結構，計算機有限元優化設計，各部件受力狀態佳。機床具有高剛性和高承載性的特點，布局合理先進，機床剛性好，主軸帶中心出水功能，排屑、排水易處理。適用于大型法蘭類、盤類、板類等金屬零件的大批量加工，并且加工質量和加工效率都有很大的優勢，一次裝夾即可以完成鉆孔、攻絲、銑螺紋等工序的加工。
主要適用于新能源汽車、軍工、新能源、鐵道、船舶、石油等行業。
01、高剛性基礎件
所有機床大件除工作臺外皆采用焊接件結構，重量輕，剛性大，并且采用了嚴格的焊接工藝和熱處理工藝。
02、床身床身結構設計保證高強度、高硬度、抗震。
03、刀庫
中國臺灣德皇傘式電動刀庫，可裝8把刀，滿足加工不同孔時需多次更換刀具的要求。
04、冷卻系統
冷卻液由兩個冷卻水泵供給，分兩個支路。一路流至機床主軸前端的軟管噴嘴和主軸環噴處，另一路作為中心出水用。
龍門鉆削中心的技術參數：
項 目單位PM1540D、PM2050D、PM3250D
工作臺尺寸mm1500x1500(兩個)2150×2150(兩個)3200×3200，3200×1400
工作臺承重kg/m210000、10000、10000
工作臺行程(X軸)mm3700、5000、5000
滑鞍行程(Y軸)mm1600、3000、3200
滑枕行程(Z軸)mm1000、1250、1250
主軸端面到工作臺面距離mm500～1500、850～2100、250～1500
兩立柱之間距離mm1900、2660、4050
刀柄規格 BT50、BT50、BT50
轉速范圍r/min20～250020～250020～2500
大輸出扭矩N.m280/331280/331280/331
主軸電機功率kW22/2622/2622/26
滑枕截面mm480X480480X480480X480
X、Y、Z軸快移速度m/min1288
刀具數量-[12/16][12/16][12/16]
刀具大直徑/長度/重量mm/mm/kgφ200/400/25φ200/400/25φ200/400/25
刀具大直徑(相鄰無刀具)mm250250250
定位精度(X/Y/Z)mm0.02/10000.02/10000.08/0.06/0.03
重復定位精度(X/Y/Z)mm0.01/10000.01/10000.05/0.04/0.015
數控系統 NEWAY FANUC [SIEMENS]
機床重量kg20000、25000、28000
