詳情介紹

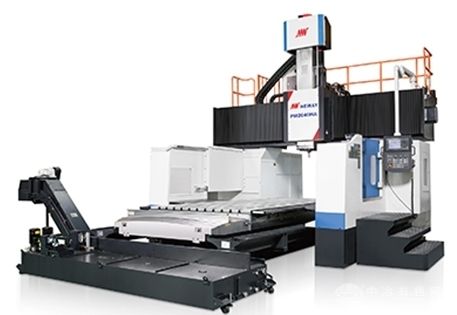

本機床采用龍門框架固定，工作臺在床身上移動的結構形式。橫梁立柱一體化設計，具有高剛性及精度穩定性的特點。標配德國ZF減速機，實現高轉速高精度及強力切削的*結合。
廣泛應用于金屬模具、航空航天、軌道交通、汽車、醫療等制造產業。
一.PM系列高速型龍門加工中心特點：
01、高剛性整體結構
主要關鍵零件均采用樹脂砂高強度優質鑄件，剛性好，穩定性強。
02、床身導軌
采用進口滾動導軌，PM20HA及以下型號為兩導軌，PM25HA及以上型號為3導軌，保證機床具有優良的承載性能。
03、橫梁及導軌
橫梁兩導軌間距大，有效抗前傾;采用進口滾珠重載直線導軌，摩擦小，承載能力強，高速振動小，低速無爬行，定位精度及精度保持性好。
04、主軸及滑枕
選用進口主軸，扭矩大、轉速高，充分滿足鏜銑及鉆孔加工;滑枕采用大截面貼塑導軌，四面環抱結構，保證切削加工的平穩，特別適用強力切削，大孔鏜削及使用角度頭的五面加工。
二.PM系列高速型龍門加工中心技術參數：
項目單位PM1220HA、PM1230HA、PM1520HA、PM1530HA、PM1830HAPM1840HA、PM2030HA、PM2040HA、PM2060HA、PM2080HA、PM2540HA、PM2560HA、PM2580HA、PM25100HA、PM3040HA、PM3060HA、PM3080HA、PM30100HA
工作臺寬度mm1200、1500、1800、2000、2500、3000
工作臺長度mm2000、3000、2000、3000、3000、4000、3000、4000、6000、8000、4000、6000、8000、10000、4000、6000、8000、10000
工作臺行程(X軸)mm2200、3200、2200、3200、3200、4200、3200、4200、6200、8500、4200、6200、8500、10500、4200、6200、8500、10500
滑鞍行程(Y軸)mm1500[1700]19002700320032003700[4200]4200[4600]
滑枕行程(Z軸)mm800800800[1000]1000[800][1250]1000[1250]1250
兩立柱之間距離mm1400[1600]180023002800 [3200]2800[3200]3300[3800]3800[4200]
轉速范圍r/min40～6000、40～6000、40～6000、40～6000 [Z軸1250：40～4500]40～6000[Z軸1250：40～4500]40～6000[Z軸1250：40～4500]
最大輸出扭矩N.m788/1295788/1295525/647[770/910]770/910770/910770/910
主軸電機功率kW15/18.515/18.515/18.5[22/26]22/2622/26
