工作原理

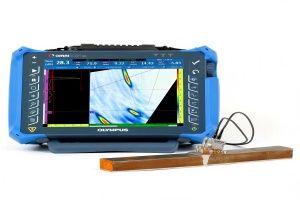

OmniScan SX基于TOFD（Time-of-Flight Diffraction）技術，通過一對斜探頭（發射與接收）向焊縫發射縱波。當超聲波遇到缺陷端點時，會產生衍射波，儀器通過測量發射探頭與接收探頭間衍射波的到達時間差，結合探頭間距與材料聲速，計算缺陷的深度、高度及位置。與傳統脈沖反射法相比，TOFD技術對缺陷尺寸的量化精度更高，尤其適用于檢測縱向裂紋與未熔合等平面型缺陷。
應用范圍
適用于壓力容器環縫檢測、石油天然氣管道焊縫完整性評估、核電設備壓力容器安全驗證、航空航天構件焊縫質量控制及鋼結構橋梁焊縫缺陷篩查等場景。例如，在能源行業可執行API 577標準要求的管道焊縫TOFD檢測；在核電領域可驗證反應堆壓力容器焊縫的熔合質量；在制造業中可優化焊接工藝參數，滿足ASTM E2373、ISO 10863等國際規范。
產品技術參數
檢測技術：TOFD（衍射時差法）
通道數：2晶片（標配），支持4晶片擴展
頻率范圍：2~25MHz（可調）
掃描方式：線性/扇形掃描
顯示：8.4英寸TFT觸控屏（1024×768分辨率）
數據存儲：128GB固態硬盤（支持USB 3.0導出）
電源：熱插拔鋰電池（續航≥8小時）
外形尺寸：300mm×200mm×100mm
重量：約3.8kg（含電池）
防護等級：IP65（防塵防水）
探頭接口：LEMO 00（兼容縱波/橫波探頭）
產品特點
高精度缺陷量化：TOFD技術可測量缺陷高度誤差＜0.5mm，檢出能力優于傳統超聲。
三維成像功能：支持B掃描與D掃描（深度-幅度）成像，直觀顯示缺陷空間分布。
智能檢測軟件：內置DAC（距離振幅校正）、TCG（時間校正增益）曲線，自動生成檢測報告。
便攜耐用設計：人體工學手柄與防滑外殼，適應現場惡劣環境作業。
數據管理：支持云端存儲與遠程協作，可生成符合EN 15318標準的檢測記錄。
OmniScan SX以精準、高效、智能的特性，成為焊縫TOFD檢測領域的標桿設備，助力用戶實現工業設備安全評估與質量控制的高標準要求。
