詳情介紹

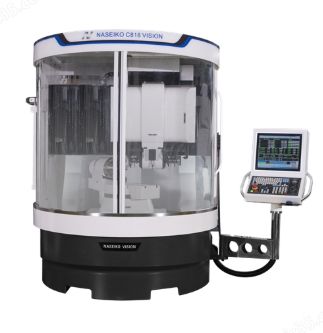

C818五軸磨刀機應用于航空航天、高鐵、汽車、醫療、IT精密刀具磨削等領域。
一、產品特點：
1、采用整體礦物鑄造床身，日本進口伺服電機與絲杠導軌(重型滾柱型)、A、B旋轉軸大扭矩DD電機。
2、永磁恒扭矩主軸電機、雙磨頭結構、B軸可360度旋轉，適合各種非標刀具（硬質金屬材料）的加工生產。
3、本公司生產的五軸五聯動數控刀具專用磨床，是根據德國五軸工具磨床的理念及設計人員實際操作的經驗，并在刀具生產現場交流而設計。
4、在實用、經濟、操作、維修、穩定、高效上得到體現。
二、C818五軸磨刀機主要配件：
1、集中自動潤滑站 - 勝祥
2、線軌 - 日本 THK
3、主軸 - 中國臺灣品牌
4、電路附件電器 - 施耐德 / 歐姆龍
5、探測頭 - 英國雷尼紹 RENISHAW
6、光柵尺 - 德國海德漢
7、分度盤 - 中國臺灣晟昌
8、數控系統 - SYNTEC中國臺灣新代
9、氣動系統 ( 電磁閥、減壓閥、空氣過濾器等) - CHELIC
三、技術參數：
PROJECTUNITC818(MINI)C818(POWER)C818(VISION)
日本伺服電機驅動(絕對值)行程(X/Y/Z軸)mm650/350/270700 / 450 / 300800/550/320
數控系統分辯率(X/Y/Z軸)mm0.00010.00010.0001
編程和手輪進給最小分辯率(X/Y/Z軸)mm0.00010.00010.0001
THK絲桿(X/Y/Z軸)-BN-FN32-C3BN-FN32-C3BN-FN32-C3
重復定位精度(X/Y/Z軸)mm0.0030.0030.003
導軌(X/Y/Z軸)mmMR35-G1 / MR35-G1 / MR35-G1SRG45-P / SRG35-P / SRG35-PMR45-G1 / BM35-G1 / BM35-G1
工件旋轉軸(A/B軸)-旋轉軸旋轉軸旋轉軸
DD伺服驅動(A/B軸)-直接驅動直接驅動直接驅動
旋轉編碼器(A/B軸)-英國RENISHAW雷尼紹(RENISHAW, UK)英國RENISHAW雷尼紹(RENISHAW, UK)英國RENISHAW雷尼紹(RENISHAW, UK)
分度精度(A/B軸)-2角秒(0.0005度2角秒(0.0005度2角秒(0.0005度
額定轉數(A/B軸)rpm300 / 100300 / 100300 / 100
最高轉數(A/B軸)rpm400 / 150400 / 150400 / 150
數控系統分辯率(A/B軸)degree0.00010.00010.0001
360度旋轉、分度頭本體(A/B軸)-可安裝肖柏林W25夾頭座和BT50刀柄可安裝肖柏林W25夾頭座和BT50刀柄可安裝肖柏林W25夾頭座和BT50刀柄
快速移動(X/Y/Z軸)m/min7.57.57.5
夾持最小工件直徑mm333
夾持最大工件直徑mm202020
夾持最大工件長度mm200200200
磨削最小工件直徑mm111
磨削最大工件直徑mm121212
磨削最大刃口長度mm≤120≤180≤180
最大工件重量kg555
直線分辨率mm0.00010.00010.0001
直線重復定位精度mm0.0030.0030.003
旋轉分辨率mm0.00010.00010.0001
旋轉重復定位精度degree0.0010.0010.001
主軸功率kw12-15kw永磁變頻電機22 kw kw永磁變頻電機30kw kw永磁變頻電機
砂輪直徑mm75-15075-15075-150
砂輪主軸轉速rpm4000-80004000-80004000-8000
無級可調-inverterinverterinverter
機床重量kg400050006500
總功率kw≤22.5kw≤30kw≤45kw
可選配直線電機升級至C828系列。
