設備介紹

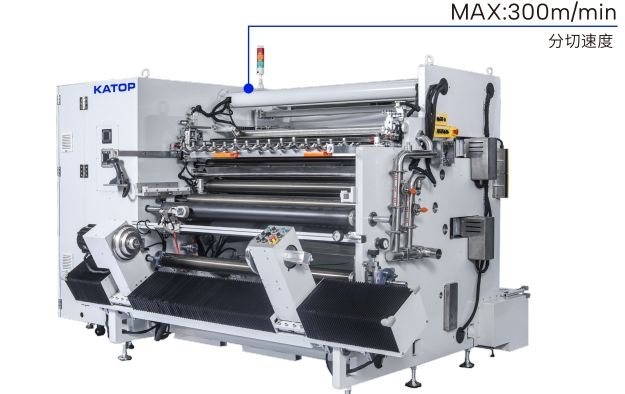

隔膜分切機是在鋰電池材料隔膜生產過程中關鍵設備之一，其工作方式是用直立刀具(滾刀或剃刀)把一定寬度的隔膜卷材分切成數條較窄寬度要求的隔膜所用的專用設備。該機采用西門子PLC控制系統、觸控屏幕顯示、伺服電機及張力檢測系統來控制整機的張力，表面中心摩擦卷取方式。同時帶有自動糾偏、自動計米、自動加減速等功能。具有機械結構緊湊，外型美觀、設計合理、功能齊全、操作方便，簡單易學等優點。人機界面直觀操作，可實時監控機器運行狀態和檢測機器故障，是十分理想的隔膜分切設備。
特點描述
采用彩色觸摸屏與西門子Smart 200系列 PLC，運行穩定、操作人性化;
具有自動恒張力放卷，錐度張力控制收卷、定長(直徑)停機、停機張力保持功能;
收卷計米可存儲多次，可顯示歷史記錄;
采用伺服電機做為牽引及收卷驅動，使整機線速度與張力實現動態同步自動控制，具有響應速度快，穩定控制等特點;
卷取輥膠層由進口聚氨酯材料，性能穩定，耐磨耐用。
整機機械設計加工裝配基準統一，壁板成對加工，經過退火處理后在加工中心六次鏜銑，加工過程除加工內應力。
|
設備基材走向 |
常規右邊放卷左邊收卷（可依客戶場地及操作習慣定制） |
|
適用基材 |
PP基膜,PE基膜,復合基膜等，厚度:5-30um |
|
基材寬度 |
400mm-1350mm（可依實際定制） |
|
機械速度 |
200m/min |
|
工作速度 |
50-200 m/min（視工藝與材料而定） |
|
導輥寬度 |
1400mm（可依實際定制） |
|
材料卷徑 |
放卷Max600mm，收卷Max300mm |
|
放卷方式 |
3/6寸一體式無軸氣頂裝料，自動上下 |
|
收卷方式 |
表面兼中心式主動摩擦卷取與獨立臂被動卷取兩用 （可定制二選一或兩用） |
|
放卷芯軸尺寸 |
3″、6″隔膜專用紙蕊 |
|
收卷芯軸尺寸 |
3英寸通條式氣脹軸 2條（可裝6寸尼龍套） |
|
分切方式 |
滾刀或直刀（可定制二選一或兩用） |
|
收卷截面整齊度 |
收卷端面偏差±0.5mm |
|
張力控制精度 |
放卷：5-30kgf/全幅寬、收卷：5-30kgf/全幅寬 |
|
工作電壓 |
總功率約12KW，三相380V,50HZ |
|
工作氣壓 |
6kg/cm3 (Max. 7kg/cm3) |
|
外圍尺寸 |
2500mm*2500mm*1700mm |
|
設備顏色 |
可按客戶要求(常規灰白色) |
|
整機質量 |
約3噸 |
