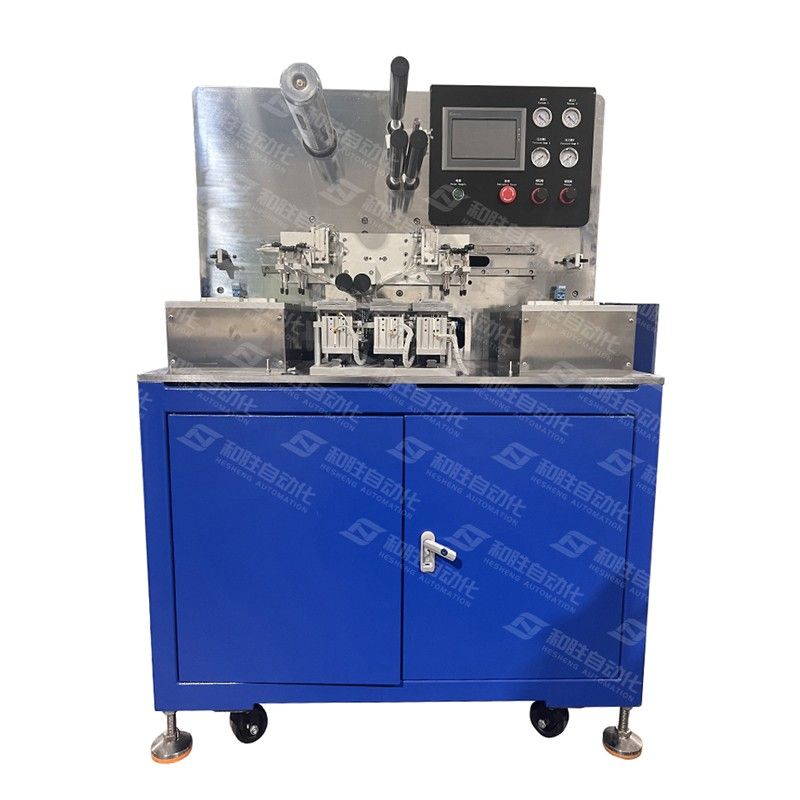

HS-BDP200-C半自動疊片機
應用范圍：主要用于鋰電芯正，負極與隔膜的Z形疊片裝配。產品型號：HS-BDP200-C上架時間：2024-01-27設備尺寸：L1200mm*W800mm*H900mm重量：500KG版本號：V2.0
該設備實現人工裝片、后續極片位置校正和疊片過程采用全自動來完成，具有疊片效率高、疊精度高的特點。設備設計最大可層疊200*200mm的電芯，不同尺寸可通過調整夾具實現，非常適用于疊片型鋰離子電池的研發和樣品制作。該設備采用單懸臂結構設計，卷料隔離膜自動恒張力控制，電機驅動隔膜左右移動實現Z字形疊片。
功能特點
◎疊片數量可按照預先設定進行自動控制;
◎采用兼容性設計，電池尺寸變化可通過調節定位夾具實現，調節范圍大;
◎PLC控制，HMI操作，使用維護方便;
◎極片人工裝片，自動定位，機械手自動吸片，自動層疊;
◎隔離膜強制導正，極片機械定位，保證高疊片精度;
|
疊片精度 |
整齊度好于±0.5mm |
|
疊片范圍 |
電池Min.L62mm*W46mm, |
|
Max.L200mm*W150mm |
|
|
疊片厚度 |
Max.30mm |
|
疊片層數 |
Max.500可設定 |
|
隔膜卷徑 |
Max.250mm |
|
隔膜卷芯 |
3寸卷芯，機械夾緊 |
|
安裝尺寸 |
L1200mm*W800mm*H900mm |
|
重量 |
約500Kg |
|
電源 |
電壓AC220V,功率1KW |
|
氣源 |
0.5~0.8MPa壓縮空氣 |
