一.產品簡介

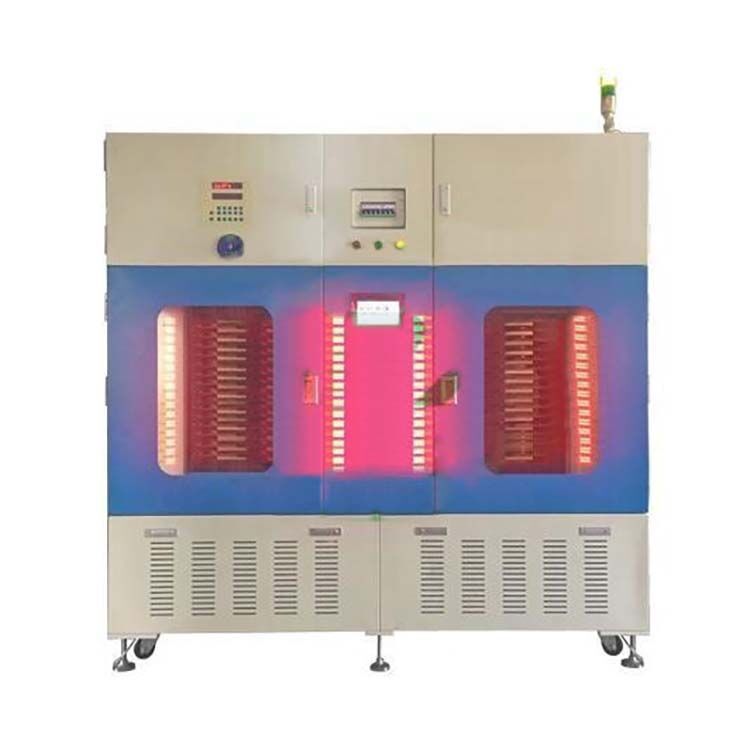

設備主要用于軟包裝鋰離子電池在熱壓狀態下進行化成，能夠代替現有電池化成工藝的烘烤整形工藝，同時縮短化成時間，縮減電池制作周期，減少人工，電池在抽氣封口后表面更加平整，外觀更漂亮，同時完成電池的化成和熱壓整形。本設備由1 個化成柜 1 套夾具 8 層組成， 化成柜有 16 個 5V10A 通道，本機由機架、化成夾具、電源三部分組成，具有加熱、溫控功能、充電功能、數據連接、通訊功能安全以及保護功能、煙霧報警等功能。
二.設備主要動作流程
溫控啟動——柜門打開——夾具打開——人工放入電池——夾具壓緊——柜門關閉——化成啟動——化成完成夾具自動開啟——柜門打開——人工取出電池。
三.設備結構
整機尺寸(大約):長：1100;寬：700;高1400(MM)
六.電池來料尺寸規格
電芯來料尺寸規格(mm)：長度60～150;寬度50～120;厚度2～11。
七.設備技術指標
7.1電壓：
7.1.1充電電壓設定范圍：直流0～5000mV;
7.1.2分辨率：0.1mV;
7.1.3精度：0.1%FS+5dgt;
7.1.4放電電壓設定范圍：直流2000～4500mV;
7.2電流：
7.2.1充放電電流設定范圍：直流30～10000mA;
7.2.2分辨率：0.1mA;
7.2.3精度：0.1%FS+5dgt;
7.3充放電時間設定：
7.3.1設定范圍：0～99小時59分;
7.3.2分辨率：1分鐘;
7.3.3數據記錄周期：1秒～60分;
7.4通道采樣巡檢時間：5～20秒(可設置);
7.5充放電測試模式：
7.5.1充電方式：
有兩種：a、恒流充電(CCC)：結束條件為電壓或時間;
b、恒流恒壓(CVC)：恒壓充電，結束條件為時間或電流;
7.5.2放電方式：
有一種：a、恒流放電(CCD)：結束條件為電壓或時間;
7.6熱壓溫度范圍：
7.6.1熱壓溫度控制范圍：室溫+10℃～90℃;
7.6.2熱壓溫度控制精度：±4℃(同一層夾具之內各層次之間的溫度差異);
7.6.3溫升時間約20分鐘(目標溫度：80℃);
7.7壓力部分技術參數：
7.7.1壓力設定范圍：500～1400kg;
7.7.2壓力控制精度：±20kg;
7.7.3壓力設定分辨率：±1 kg;
7.8環境要求：
7.8.1環境溫度：25±15℃;
7.8.2相對濕度：30%～75%;
7.8.3大氣壓強：750±30mmhg;7.8.4壓縮空氣：0.25～0.76Mpa;
7.8.5無強電磁場干擾和腐蝕性氣體侵蝕;
7.8.6空氣潔凈度：接近30萬級;
7.9電源要求：
7.9.1電網電壓：交流380V±10%，三相五線;
7.9.2電網頻率：50Hz±1Hz;
7.9.3備注：電網不穩定地區，應配備電源凈化穩壓裝置;應安裝有良好的安全地線;
7.10精度校正周期：1年;
7.11通道數：16通道;
7.12軟件功能：
7.12.1語言：簡體中文;
7.12.2準確控制限時間、限電壓、限電流的每進程結束條件;
7.12.3計算化成電池充電容量及能量參數;
7.12.4流程編輯和管理功能：
a、每個循環可編輯可由恒流充電、休眠等二種屬性可選;
b、可將編輯完成的流程文件存檔備用;
7.12.5充電電流由30～10000mA可設置，可充電電壓由0～5V可設置，每個步驟時間可由1～1000min可設置;
7.12.6計算化成電池充放電容量及能量參數，能夠實時繪制每節電池化成過程的動態曲線，包括電壓/時間曲線、電流/時間曲線、容量/時間曲線、能量/時間曲線、容量/電壓曲線等; 要求可同時顯示多條曲線。所有曲線可以隨意放大或者縮小，以供檢查電流或者電壓在短時間內的穩定性;
7.12.7化成的庫存編輯以及修改功能;
7.12.8時間發送、校準功能;
7.12.9分類設置及啟動化成;
7.12.10新建窗口、排列圖標、層疊平鋪分隔顯示;
7.12.11對已化成的電池容量電壓等數據進行分類功能;
7.12.12每節電池的充電數據可以形成數據列表形式，供用戶查看和輸出打印;
7.12.13設備上下位軟件具有取關鍵數據功能：
a、休眠工步容量需要與上一次最后一條數據容量一致;
b、轉步次的關鍵點電壓、電流數據要求在技術規格要求的精度范圍內;c、休眠時間要流程設置一致。
八.保護功能
8.1電壓保護：
8.1.1欠壓下限警戒電壓，強制電壓保護;
8.1.2電壓、電流波動率保護;
8.1.3放電電壓下限檢測;
8.1.4過壓保護;
8.1.5流程前初始電壓檢測;
8.1.6電壓上限、定時電壓、電流檢測;
8.2安全保護：
8.2.1報警功能：設置高位報警燈，提示狀態;
8.2.2設置緊急停止按鈕，急停時夾具自動張開;
8.2.3著火報警保護;
8.2.4設備報警停機后，可以從中斷位置繼續未完成的流程，而不需要從頭開始流程;
8.2.5如果下位機與上位機通訊中斷，通訊恢復正常后，可按原有流程繼續進行工作;
8.2.6超溫保護;
8.3掉電保護：
8.3.1當出現設備異常斷電之后，可繼續執行當前流程步;
8.3.2當出現時間通訊中斷或PC機故障時，設備將會自動進行入等待狀態，待通訊迅速復位后繼續當前流程。
九、三色燈顯示狀態
9.1待機(未發流程或流程走完)————黃燈;
9.2流程中(休眠、充電、放電)————綠燈;
9.3系統故障(超溫、過壓、過流、硬件故障等)————紅燈。
十、設備安裝要求
10.1設備電氣：
交流380V±10%、三相五線、總功率約3kW;10.2壓縮空氣：0.25～0.76Mpa;
10.3重量：(大約)1000kg;
10.4整機尺寸(mm)：1100×700×1400(長×寬×高)。
十一、設備功能
11.1壓力分段設置，至少三段，偏差顯示、時間范圍;
11.2溫度分段設置，至少三段，偏差顯示、時間范圍;
11.3根據充電時間自動調節壓力;
11.4根據充電時間自動調節溫度;
11.5充電完畢、充電開始、自動識別顯示;
11.6報警系統及記錄(包括煙霧、壓力、溫度等);
11.7氣缸動作顯示及參數。
