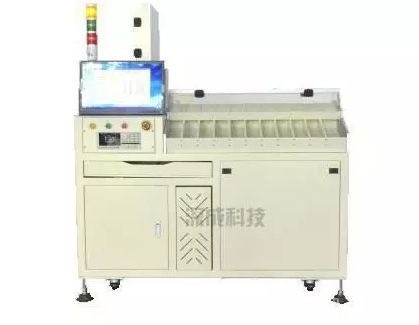

SC—TS22B圓柱電池(18650)測試分選機是一款用于圓柱電池電壓，內阻測試與條碼掃描為一體的自動設備。本測試分選由PLC控制+PC工業電腦組成，PLC控制交流伺服電機，步進電機和氣缸等完成分選功能，PC負責數據采集和處理，以及數據保存。每小時完成圓柱成品電芯分選數量4000支左右(如果不需要掃碼可達8000)。機械結構設計簡潔大方，系統測試性能穩定。在目前市場上，迄今為止性價比的一款圓柱電池分選設備之一。
2.工藝流程
通過工業電腦上的測試分選系統，設定電池等級，電池批次，電池型號等參數，以及手動調試。由PLC自動完成如下功能：人工裝填電芯→步進電機旋轉+氣缸分料→測試→電池推出→步進電機旋轉360度掃描→組合電池→機械手爪分組→各儲料盒→人工裝盒;設備配置聲光報警，可以處理滿料，故障等報警。操作參數可根據客戶的實際要求自由設定。電壓內阻檢測分選功能，共分22檔，檢測系統具備工業電腦數據庫功能，通過條碼掃描進行數據庫的對接，保存數據具有對電池自放電的分析功能。
1)可調取數據庫電壓數據，并根據電壓數據進行分選，同時可進行自放電率計算;
2)可調取數據庫內阻數據，并根據內阻數據進行分選;
3)可調取數據庫容量數據，并根據容量進行分選;
4)可調取數據庫等級數據，具有將異常等級挑出能力。
3.分選機結構
1)設備結構緊湊合理，外型美觀，占用空間小。
2)設備操作簡單，無須專業人員培訓，工人均能輕松掌握。
3)設備采用PLC+PC控制，PLC負責電池入料，運料，收料，PC負責電池測試儀表數據采 集，電壓內阻等級分選，操作簡單易學，工作效***，節省人力成本，產品性能良好。
4)設備材料采用優質厚冷軋鈑金，鋁型材框架。
5)設備安裝有萬向活動腳輪，設備在移位時能輕松移動。
4. 技術參數
● 工作電壓：AC 220V±10%/50Hz, 功 率：≤1.5KW
● 工作氣源：0.5~0.8 Mpa
● 適應電池規格：18650成品電芯
● 分選效率：≥ 66PPM
● 設備重量：約 600㎏
● 外形尺寸：1500(長)×1400(寬)×1300(高)mm
● 分選機框架材料：優質厚冷軋板，鋁型材制作。
● 分選參數：開路電壓、交流內阻
開路電壓：精度 +/-0.01% rdg, 顯示分辨率 0.1毫伏
交流內阻：精度 +/- 0.1% rdg， 顯示分辨率 0.01毫歐
