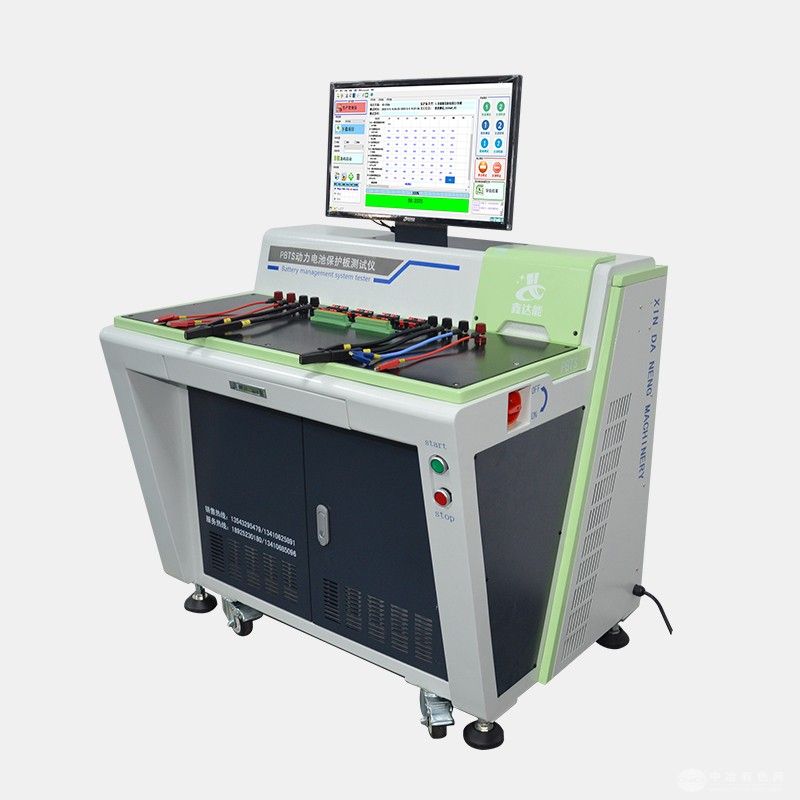

不帶均衡保護板測試儀

PBTS1-4串不帶均衡保護板測試儀

一、適用范圍

應用于1-4串鋰電池保護板的安全測試，檢測保護板各項功能指標是否在合理參數范圍內，給工作人員提供一套檢測標準，有利于提高生產效率，方便進行質量管控，兼容市面上常見保護板類型。

二、設備環境要求及技術參數

2.1電源：AC電壓 220V ±10% ，頻率：50Hz±10%;

2.2環境溫度：10～45℃;

2.3環境無強烈震動，無腐蝕性氣體和易燃易爆的氣體存在。

三、功能介紹

產品型號XDN800保護板測試儀

用途用于4串及以下電池保護板測試

基本功能過充過放電壓測試

過充恢復過放恢復測試

內阻測試

自耗電測試

過流保護測試

保護板類型可測三元材料、磷酸鐵鋰、鈷酸鋰、錳酸鋰等鋰電池保護板

四、設備參數說明

項目類型測試范圍分辨率

測試串數1-4串

過充保護電壓0.5-5V5mV

過充保護解除0.5-5V5mV

過放保護電壓0.5-5V5mV

過放保護解除0.5-5V5mV

過放電流保護值3-50A0.1A

過流保護延時0-15S1ms

單節自耗電0-999uA0.1uA

回路內阻測試0-200mΩ1mΩ

五、產品外觀及結構

機箱尺寸350*340*160mm(W*D*H)

重量6.5KG

通道數1

設備配件測試表筆線、電源線

以上信息僅供參考，具體以實物為準!
