1874 一、用途和適用范圍

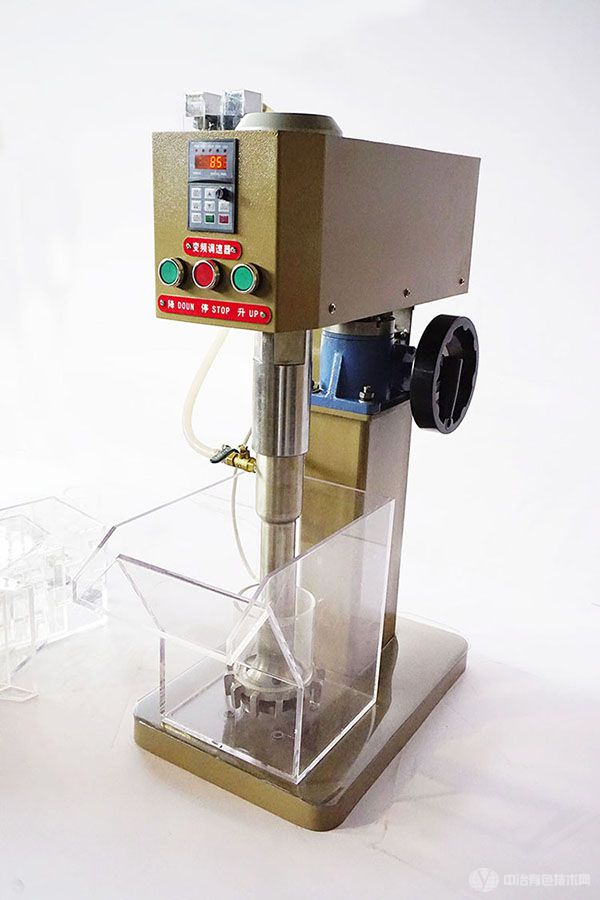

XFD-12型實驗室用多槽浮選機可用于-35目以下粒級有色、黑色、非金屬及煤炭浮選的125-3000克浮選試樣浮選試驗。
二、結構介紹
XFD-12型實驗室浮選機由升降機構、機械無級變速機構、頭部、定子、轉子部、控制開關的主要部件組成。
所有零件都與支柱(7)相連。 使主軸向順時針方向旋轉，經由電動機皮帶(5)至v型皮帶) 3向主軸帶輪) 2傳遞運動，使葉輪旋轉，調速器蓋) 12 )松開，使調速器螺釘) 6旋轉，從而調整葉輪的轉速
主軸升降時，一邊擺動把手(10 )，一邊拉出把手(11 )，擺動到所需位置后，放回把手)，主軸就固定在該位置。
用槽底部的四個圓柱銷固定在基座(8)的方孔中。
三、安裝、調整、操作方法
分選機安裝在工作臺上，可以用四個底座螺釘調整液位；
要求在接通電動機電源時，檢查空氣的旋轉方向，電動機驅動的主軸葉輪順時針旋轉；
分選機的轉速由直接位于發動機罩上面的把手調節。 只有在機器運轉的時候才能調節轉速；
浮選機葉輪的升降是通過擺動手柄，同時拉出小手柄來實現的。 注意葉輪升降中，小把手不能復原； 位置確定后放回去。 同時，拉出或放回小把手時，請注意輕輕放置。 升降機構為了適應最佳的攪拌條件，可以固定在必要的高度。
葉輪、定子、中空軸可以更換。 其葉輪與主軸的右旋螺紋連接，定子與空心套筒的左旋螺紋連接，空心軸與缸蓋與左旋螺紋連接，更換時注意旋轉方向；
循環筒(13 )通過3根橡膠帶均勻地連接在定子上；
轉速表和主軸可以根據需要打開或關閉。 逆時針旋轉90轉速表后讀取轉速會開啟，順時針旋轉90后會關閉。
蓋安裝注意蓋的轉速表接頭必須對準襯套的中心孔，調速螺釘擰緊到最高位置時不能擰緊螺母
v型皮帶安裝：使電機固定軸沿氣缸蓋孔滑動，調整松動，擰緊氣缸蓋兩側的固定螺釘，固定電機，適當施加大量的皮帶中心距，可以得到較高的主軸轉速，但相反，適當減小中心距則可以得到較低的轉速
擦洗安裝：拆下空心軸，擰緊附件XFD-12-00-05軸承壓板，在主軸螺釘上安裝附件XFD12-00-03單向攪拌葉輪或XFD-12-00-04雙向攪拌葉輪，然后安裝xfd-04雙向攪拌葉輪通常是70%-75%的高濃度紙漿，轉速約為800轉/分鐘，擦洗效果最好。五、維護和注意事項
空心軸的閥門是切斷和接通空氣通道的主閥，流量計的閥門是微調閥，注意開關順序，以免紙漿進入流量計內。 打開時，啟動馬達-打開主閥-打開微調閥； 停止時，關閉主閥-停電的動機。
必須定期檢查空心軸上端的密封環，防止紙漿因其破損而泄漏到軸承中受到破壞。
安裝和檢查后，第一次運行時必須檢查清水中的氣密性。 即，關閉主閥，啟動主軸，防止啟動后定子周圍出現氣泡。 加入的清水與水箱的名義容積一致，其轉速是不從循環筒引入空氣時的最高轉速。
對本機運行部分的潤滑沒有特別要求的轉速表定期注入儀表油。
流量計脫離系統后，本機的進氣量會發生很大變化，使用時請注意。
四、規格及技術參數
|
序號 |
組 項目 |
I |
II |
III |
單位 |
|
|
1 |
葉輪直徑 |
φ54 |
φ73 |
φ95 |
毫米 |
|
|
2 |
浮選槽
容積 |
500
750 |
1000
2000 |
4000
8000 |
毫升 |
|
|
3
4 |
循環筒
葉輪轉速 |
φ78*64 |
φ60*30 |
φ100*102 |
毫米
轉/分 |
|
|
φ78*42
|
φ60*16
|
φ100*50
|
||||
|
700-2000 |
||||||
|
5 |
電動機 JW6324 |
250 |
瓦 |
|||
|
1400 |
轉/分 |
|||||
|
6 |
外形尺寸
|
560*460*860 |
毫米 |
|||
|
7 |
重量 |
58 |
公斤 |
|||
