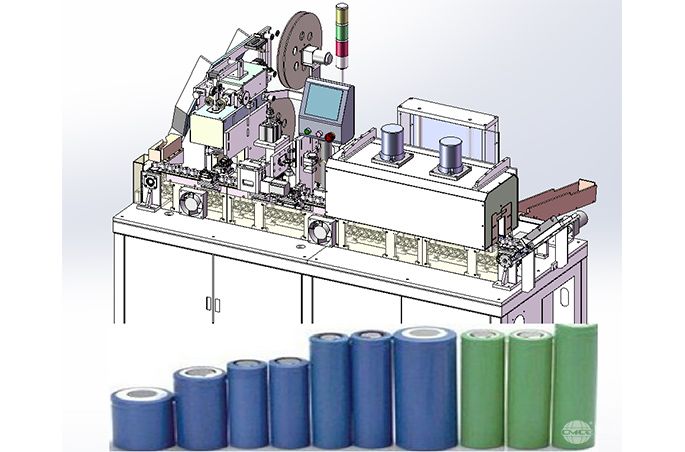

圓柱電池套膜機測試一體機是一款用于圓柱電池的套膜，疊面墊，分選測試(預備噴碼位)的一體化設備。本設備由plc控制，交流伺服電機來完成精準定位切割，裝載面墊，熱縮等工序，由工業電腦完成測試分選，共分為10個檔位。每小時生產完成成品電芯約3600支，機械結構設計簡潔大方，性能穩定。在目前市場上，迄今為止性價比最高的一款立式套標一體化設備之一。
2，工藝流程
電池套膜機通過觸摸屏設定套管長度，面墊長度等參數，以及手動調試等。由PLC和工業電腦自動完成如下功能：人工裝填裸電芯→電機+氣缸分料入料→鏈條運載電池→電芯校正+伺服套標→沖疊面墊→再次校正→自旋入料+隧道爐熱縮→氣缸第1次轉料→皮帶運轉載料(預留噴碼位)→氣缸第2次轉料(成品電芯入料槽)→ 探針測試→轉料氣缸電池組隊滿5個→機械手抓取電池→機械手將電池移動到料槽位→10檔分選;設備配置聲光報警，故障等報警。操作參數，電壓，內阻分選參數可根據客戶的實際要求自由設定。
3.一體機結構
1)設備結構緊湊合理，外型美觀，占用空間小。
2)設備操作簡單，無須專業人員培訓，工人均能輕松掌握。
3)電池套膜機設備采用PLC和工業電腦控制，裸電芯入料，套標，沖疊面墊，熱縮絕緣皮，分選測試等工序，操作簡單易學，工作效率高，節省人力成本，產品性能良好。
4)設備材料采用優質厚冷軋鈑金，鋁型材框架。
5)設備安裝有萬向活動腳輪，設備移位搬運輕松。
4，設備技術參數
工作電源：AC 220V±10% / 50Hz, 功率：≤ 5KW
工作氣源：0.5~0.6Mpa
適應電池規格：14500，18650電芯、21700電芯、32650、46800等
套標分選效率：≥ 60PPM
合格率：≥ 98%
設備重量：約 600㎏
外形尺寸：2000(長)×1100(寬)×1700(高)mm
電控器件：電池套膜機采用松下plc和松下伺服電機，品牌傳感器等配件。
分選參數：開路電壓、交流內阻
開路電壓：精度 +/- 0.10% rdg， 顯示分辨率 0.1毫伏
交流內阻：精度 +/- 0.5% rdg， 顯示分辨率 0.01毫歐
