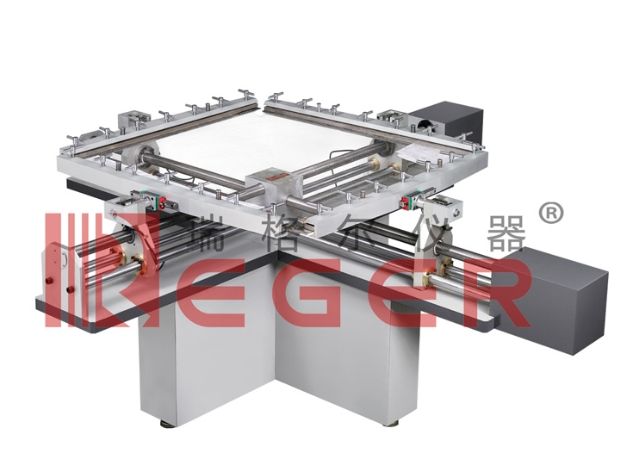

雙向對稱拉伸試驗機
雙軸力學試驗機（以下簡稱試驗機）主要用于金屬和
復合材料（板樣、棒樣和三維體樣）的靜力試驗和低周疲勞試驗，采用雙閉環控制技術，保證加載中心，可實現單軸、雙軸試驗。同時還具備通用單軸電液伺服試驗機的功能。
依據標準：
符合GB/T2611《試驗機通用技術要求》等標準要求
性能特點：
1．試驗機采用十字形開放式整體鋼結構加載機架。結構緊湊合理，外形美觀大方；
2．試驗機采用高性能伺服電機加載，加載迅速、平穩、無級加載；
3．試驗機控制方式：力、位移、變形閉環控制，平滑轉換；
4．加載方式靈活多樣：既可以對試件進行單軸的試驗，又可以進行雙軸雙向的拉伸試驗，還可以進行通用試驗機的加載、卸載試驗；此外，還能實現運動聯動及任意組合。
5．安全保護：試驗機過流、過壓、超溫、軟件部份的超載、超位移保護、機械強制安全限位保護等。
工作條件：
1．海拔高度：≤1000米
2．環境溫度：15℃～35℃
3．相對濕度：≤80%
4．供電電源：三相五線制、50Hz、電源波動±10%、良好接地、電源功率約5KW。
5．在穩固的基礎上安裝，試驗機水平度：0.2/1000
6．試驗區域無振動、無腐蝕性介質和無強磁場干擾。
技術參數：
A、加載系統
1．加載空間：
徑向（X1向、X2向）：兩夾頭端部最大間距—1500mm
軸向（Y1向、Y2向）：兩夾頭端部最大間距—1500mm
2．試件：
2．1形狀：“十字形”、“立方體”、“正方形”、長方形—板樣、三維體樣。
2．2最大尺寸：1000*1000mm
3．加載通道：4通道
4．加載順序：雙軸雙向（徑向、軸向）同時加載或依次先后順序加載；
5．加載結構：雙軸雙向四通道加載機構位于同一平面，兩兩相向同軸加載；
6．加載速率：0.001~1000mm/min無極調速。
注：兩方向可非比例加載
B、試驗力
1．雙軸四向最大靜態試驗力：靜載：±100N
2．試驗力測量范圍：0.2～100%全程不分擋
3．試驗力測量準確度：拉壓兩個方向準確度均為示值的＜±1.0%
4．試驗力測量：電阻應變片式傳感器
5．試驗力分辨率：0.001N
6.雙軸四向最大行程<位移>：±500mm（即沖程為1000mm）
C、試件變形
1．變形測量范圍：0-500mm
2．變形測量準確度：拉壓兩個方向準確度均為示值的±1.0%
3．變形測量：位移法測量。
F、試驗控制
1．控制方式：雙向加載試驗能實現試驗力、位移的四路協調閉環控制。
2．控制內容：控制對試件的加、卸載荷方法以及拉伸時的運動形式，并對加載中心位移進行控制，
控制中心定位偏移范圍小于0.01mm～0.05mm
G、試驗結果
在試件試驗過程中，計算機實時、同步顯示試驗力、位移、時間、等參數，并繪制應力～應變等各項參數的關系曲線，試驗結果由打印機打印。
基本配置：
1、主機加載機架—十字形開放式整體鋼結構加載機架1臺
2、負荷傳感器4只
3、高精密滾珠絲杠2副
4、測控制系統1套
5、微機系統1套
6、特制專用夾具1套
