高精度雕銑機

產品簡介

產地：國產

高精度雕銑機針對注塑模、冷沖模、模具紫銅電極，鋁合金加工、硬質合金加工、鞋模制造，鐘表眼境行業加工生產的一款雕銑機。

詳情介紹

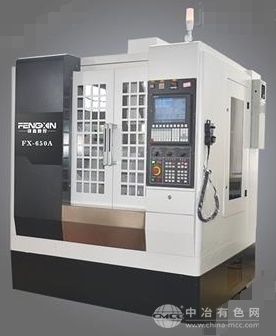

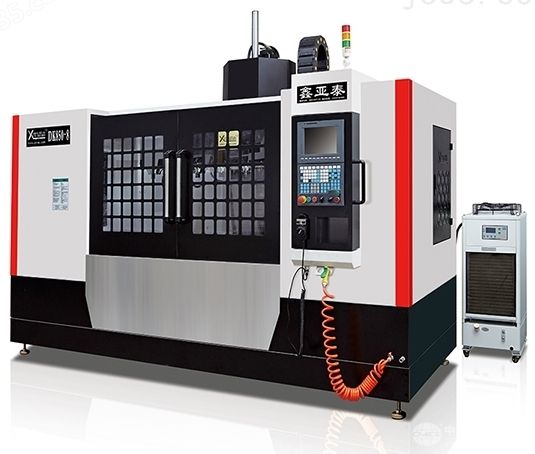

高精度雕銑機

整機結構采用灰鐵全部鑄造結構，兩次退火消除應力，機床加強筋科學，確保無變形。增加箱形結構底部的寬度，特別是在進行高速切削時，穩定性好。*的剛性，加工精度高、切削速度快等功能特點。三軸采用中國臺灣制'銀泰PMI'或'上銀HIWIN'C3級滾珠絲桿，三軸采用臺制“銀泰PMI”或上銀HIWIN"H級或P級線軌，

三軸采用日產NSK P4級軸承。三軸的精度都在在0.008mm以內。

650加工精度高，加工速度快，加工光潔度好，廣泛用于模具制造、硬質合金加工、五金產品的加工中。

高精度雕銑機參數：

配 置 單(全罩整機)

行程X×Y×Z500×600×280備注:

工作臺尺寸500×600標淮配件:

工作臺大負重400KG1、地腳座4個

伺服電機臺達850W2、臺鉗一個

系統臺達3003.ER32夾具?3.175 ，?4，?6，?8，

手輪臺達4、主軸油冷機

主軸夾頭(直徑)￠125榮華主軸5.5KW

主軸轉速24000

大移動速度15米∕秒

加工速度10米∕秒

重復定位精度0.005 mm/300 mm

定位精度0.008 mm/300 mm

數控系統分辨率0.001 mm

主軸端到工作臺小距離190mm

主軸端到工作臺大距離470mm

潤滑系統電動潤滑

T型槽數量5條

絲桿規格三軸采用臺制'銀泰PMI'或''C3級3205滾珠絲桿

三軸線軌中國臺灣“銀泰PMI”或上銀H級P級30*30*25線軌

軸承 三軸采用日產NSK P4級軸承

外包板金全封閉式

總重2800KG

機床外形尺寸(長×寬×高)2300×19000×2400 (mm)
