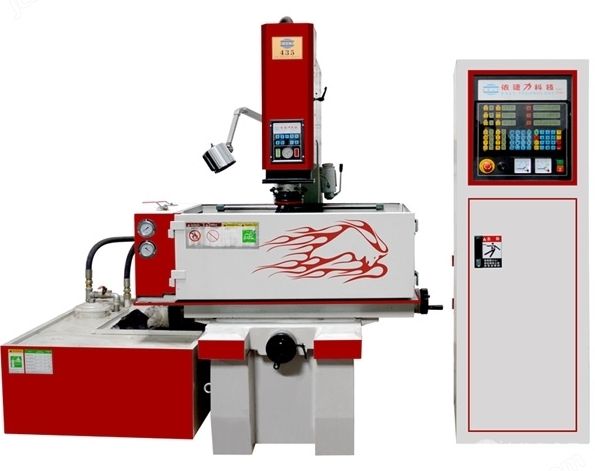

電火花成型設備

電火花成型設備CNC EDM功能特點:

1、 具點對點之自動移位功能，記憶量為100×40000個點。

2、 具10組自動細加工功能，使模具之加工可由粗→中→細一次完成。

3、 提供5組搖動功能設定，同一模具一次可設定5種不同之搖動方式。

4、 提供超過1000組檔案儲存能力(主要由內部硬碟的大小決定)，即可儲存1000個以上不同模具客戶編號之能力。

5、 具電極消耗自動補正能力，在多孔加工時，可預設電極損耗量，電腦將自動補償深度，使每孔深度一致。

6、 具自動靠模及中心點尋找功能，提供更快速之校模功能。

7、 積碳偵測功能設定時啟動積碳硬體偵測回路，每一個放電脈波都經過線路偵測，碰到不良脈波時會切斷電流輸出自動降低效率，所以不容易產生短路電流而造成積碳;自動防積碳調整功能，遇積碳加工不穩定時，電腦自動調整各加工參數，并自動提高排渣高度，當穩定時自動恢復。

8、 機械原點自動歸零功能：加工中途停電時，電腦可自動找機械原點。

9、 具鏡面加工電路，能真正蝕出鏡面效果。配合搖動加工與混粉加工效果更佳。

10、 快跳排渣、兩段速度排渣及慢跳排渣分別是用于小、大及超大銅工。

11、 具〇/□/X/+/之XY或XYZ搖動、清角及側放功能。

12、 使用對話式，中文或英文操作畫面，加工參數可依使用者習慣輸入，鍵盤簡單，易學易懂。

13、 可做“DRY RUNNING"放電，加工前可先行試作編程加工，測試編程之正確性。

14、 X，Y，Z三軸采用滾珠導桿及無背隙軸承，并可加裝電磁剎車器鎖住定位，確保加工時定位精度，并使用光學電子尺回饋精度監視系統。

15、 具有X，Y，Z三軸機械誤差補正功能，裝配大機床可以確保精度。

16、 具有消除二次放電功能及積碳快速拉升或放電尋邊快速拉升功能。

17、具有能量控制功能可使加工效果更均勻?？申P掉能量控制可以使石墨加工更為快速。

18、可以設定(跳升控制)放電2-10次后，拉升到(結束跳升Z)所設定的任意位置再下去加工，對于深孔加工有良好排渣效果。

ZNC EDM功能特點

1.本電柜線路板及關鍵性元件都為中國臺灣進口.全機采用三軸光學尺顯示.Z軸數控.確保精度準確。且光學尺方向可由內碼設定而任意變更.解析度可選配5μm或1μm。

2.采用迸的工業專用工控主板.功能強.穩定性好.操作簡單。只要輸入Z軸深度等少數參數.郎能從豐富的專家庫系統中調出相匹配的加工參數.由粗加工到精加工一次性自動完成。

3.采用特殊MOSFET放電回路設計.加工速度快.電極損耗小.使模面更光滑.粗細度更均勻。且可深孔、盲孔、側面及大面積加工.并有自動排渣、積碳報警等功能。

4.彩色畫面由十幾種顏色構成.可依操作者喜好而任意改變.更具有新穎感。

5.具有公制與英制.中文與英文互換功能.方便操作。

6.在放電加工中.可隨時修改放電參數而不影響加工.且有無*自動放電條件及程式設定.又可任意選段進行加工。同時具有放電時間控制.配合加工深度靈活應用。

7.電源具有液面自動監控、紅外線火焰檢測、深度到達報警并關閉電源、找中心點等功能。

8.電柜除具有正負極轉換功能外.還可增加反打功能.以便在加工特殊模具時使用。

電器規格

規格ZNC電源箱規格PNC電源規格CNC電源箱規格

控制方式、軸數數值控制閉回路、單軸(Z軸)數值控制閉回路、Z軸(X、Y軸電動)

熒屏顯示15"CRT，彩色15"CRT，彩色15"CRT，彩色

控制系統工業級電腦工業級電腦工業級電腦

程式檔案儲存100組以上100組以上100組以上

加工電流A3060903060905075100

輸入電力KVA3.557.53.557.54.5610

加工速度mm/min280400600280400600360560700

電極消耗度%<0.2<0.2<0.2

表面粗細度μmRa0.30.30.3

外觀尺寸mm600×650×1800600×650×1800830×720×1850

加工方式向下加工，向上加工向下加工，向上加工四方、交叉、圓形、六角形、側放

搖動方式無無XY(Z軸鎖定)，或XYZ三軸同動

標準工藝銅/鋼、石墨/銅、鋼/鋼、銅/鋁、銅鎢/銅、銅鎢/硬質合金

電火花機床機械特性:

1.本機結悔均經電腦抗拉、抗壓，反應力等分析設計.永保機械及密度。

2.鑄件采用Fc一35樹脂砂鑄造，經自然風化及各種處理，堅久耐用，聃度不變。

3.機械設計使用電腦(cAD)輔助設計，持久加工機體結構不變形.確保加工精度。

4.滑軌采用V型與平面設計，于重壓下滑動輕巧.精度特佳。

5.工作臺面經高波熱處理研磨，表面不易磨損。

6.拖板采用進口“鐵弗龍一導軌貼面。

7.機床油漆均為特級汽車漆.經久耐用且美觀漂亮

電火花機機臺標準配置

1. z軸采用瑞士或同等級線性滑軌.日本NSK精密級軸承.永保精度及耐用性

2.X，Y軸均采用進口或同級滾珠絲桿.2軸為耐磨“塑鋼"螺母

3.日本原裝“三洋"伺服馬達。

4.W軸減速馬達(1:25 60W或90w)

5.中國臺灣格蘭富抽油馬達

6.臺制石英燈、滅火器、液面開關、門封條、油喉，高壓油泵、壓力表等

7.臺制精密手輪、刻度盤組

8.進口濾網兩只

9.三軸lμ/5μ精密光學尺
