工作原理

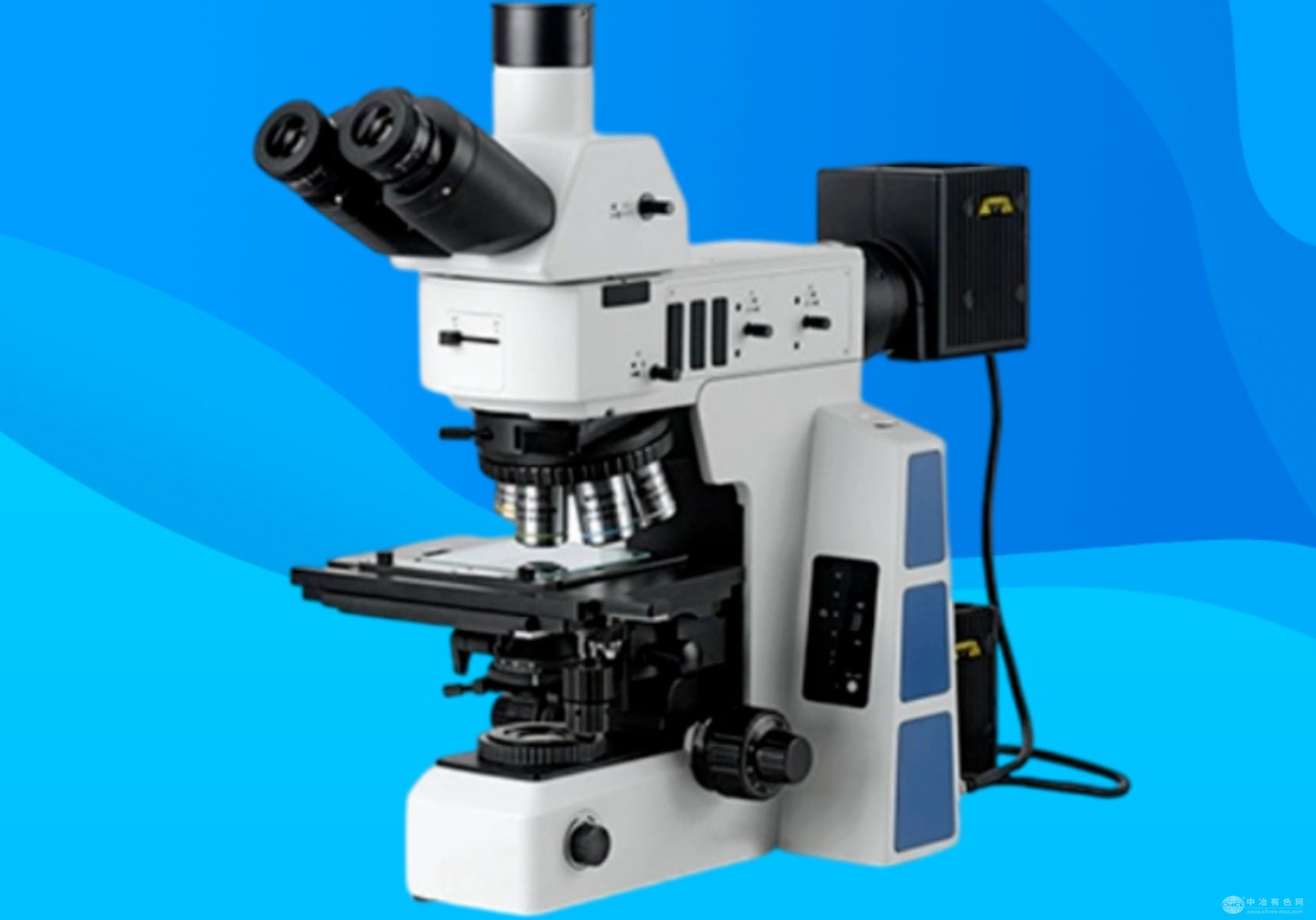

SCM-2000W采用無限遠校正光學系統與模塊化照明設計，通過高數值孔徑（NA）平場復消色差物鏡（5X/10X/20X/50X/100X可選）與可調角度明場/偏光照明系統，將鑄件樣品的金相組織（如石墨形態、珠光體分布、夾雜物類型）清晰放大并投射至目鏡或數碼接口。設備支持三目觀察頭設計，可100%切換至外接高清工業相機（如1200萬像素CMOS傳感器），實時捕捉圖像并傳輸至計算機。配套專業金相分析軟件，可自動識別石墨形態（A型/D型/過冷石墨等）、測量珠光體含量、標注夾雜物等級，并生成符合ISO/ASTM標準的檢測報告。
應用范圍
鑄鐵檢測：灰鑄鐵、球墨鑄鐵、蠕墨鑄鐵的石墨形態分析、基體組織評級（如珠光體/鐵素體比例）；
鑄鋼分析：碳鋼、合金鋼的晶粒度測量、非金屬夾雜物分類（如A/B/C/D類夾雜）、碳化物偏析評估；
鋁合金檢測：鑄造鋁合金的共晶硅形態分析、孔隙率統計、過燒組織判定；
失效分析：鑄件裂紋源定位、縮孔/疏松缺陷識別、熱處理工藝驗證；
質量控制：生產過程抽檢、原材料驗收、工藝優化對比。
技術參數
光學系統：無限遠消色差/復消色差光路，齊焦距離45mm
物鏡配置：平場復消色差物鏡（5X/NA 0.15、10X/NA 0.25、20X/NA 0.40、50X/NA 0.80、100X油鏡/NA 1.25）
目鏡：高眼點寬視野目鏡（10X/Φ22mm，帶屈光度調節）
照明系統：6V/30W鹵素燈（亮度連續可調）+可旋轉偏光裝置，支持明場/偏光/暗場切換
數碼接口：C-Mount標準接口（適配1英寸傳感器），支持USB3.0高速傳輸
載物臺：高精度雙層機械載物臺（尺寸200mm×160mm，移動范圍75mm×50mm，游標精度0.1mm）
調焦機構：同軸粗微調焦（粗調行程30mm，微調精度0.001mm）
產品特點
高精度成像：復消色差物鏡與低畸變設計，確保石墨形態、晶界等細節清晰無色差。
智能分析軟件：內置鑄件標準數據庫（如ISO 945、ASTM A247），支持一鍵自動評級、圖像拼接、三維重建等功能。
模塊化擴展：可選配微分干涉相襯（DIC）模塊、熱臺附件（實時觀察相變過程）、硬度計聯動接口。
人性化設計：三目頭45°傾斜+360°旋轉，適配不同操作姿勢；防霉光學部件與密封機身，適應鑄造車間高粉塵環境。
高效節能：LED冷光源升級選項（可選配），壽命超5萬小時，降低長期使用成本。
