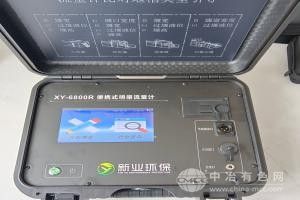

便攜式明渠流量計

工作原理

超聲波液位測量：

采用高精度超聲波傳感器，通過發射超聲波脈沖并接收反射信號，計算液位高度（精度±1mm），實時監測明渠水位變化。

流速測量（可選配）：

支持外接流速儀（如多普勒流速儀、旋槳式流速儀），通過流速-液位-斷面關系計算瞬時流量。

流量計算：

基于明渠流量公式（如曼寧公式、巴歇爾槽公式），結合液位、流速、渠道斷面參數，自動計算瞬時流量與累計流量。

數據補償與校準：

內置溫度補償算法，消除環境溫度對超聲波測量的影響；支持用戶自定義渠道參數（如坡度、糙率），提升測量精度。

應用范圍

環保監測：

污水排放口流量監測、企業廢水偷排檢查、環保督查取證。

水利管理：

灌溉渠道流量監測、防洪預警、水資源調度。

污水處理：

污水處理廠進水/出水流量監控、管網漏損排查。

科研實驗：

水文研究、農田灌溉實驗、流域生態流量監測。

產品技術參數

參數 規格

液位測量 測量范圍：0-5m，精度：±1mm，分辨率：0.1mm

流速測量 支持外接流速儀（0-10m/s，精度±1%）

流量計算 支持曼寧公式、巴歇爾槽公式等，用戶可自定義渠道參數

數據存儲 內置512MB存儲，支持百萬條數據記錄，帶斷電保護功能

顯示與操作 5.7英寸彩色觸摸屏，全中文界面，支持數據查詢、曲線分析、報表導出

電源 鋰電池（續航≥24小時），支持AC220V充電

防護等級 IP67（防水防塵）

工作溫度 -20℃～+60℃

尺寸與重量 主機：300mm×200mm×100mm，重量≤2kg；便攜箱：450mm×350mm×200mm

接口 USB、RS485、藍牙（可選），支持數據導出與遠程傳輸

產品特點

高精度與穩定性：

超聲波液位測量精度±1mm，流速測量精度±1%，結合智能算法確保流量數據準確可靠。

便攜易用：

設備重量≤2kg，配備專用手提箱，支持單人攜帶與快速部署；5.7英寸觸摸屏操作簡單，無需復雜培訓。

多場景適配：

支持多種明渠類型（矩形、梯形、巴歇爾槽等），用戶可自定義渠道參數，適應不同監測需求。

智能數據管理：

內置大容量存儲，支持數據查詢、曲線分析、報表生成；可通過USB、藍牙導出數據，或通過RS485接口上傳至管理系統。

環境適應性強：

防護等級IP67，防水防塵，工作溫度范圍-20℃～+60℃，適合野外惡劣環境。

長續航與安全：

內置鋰電池續航≥24小時，支持AC220V充電；斷電保護功能防止數據丟失。

合規性支持：

符合HJ 354-2019《水污染源在線監測系統（CODCr、NH3-N等）驗收技術規范》等環保標準，助力用戶通過驗收。
