工作原理:

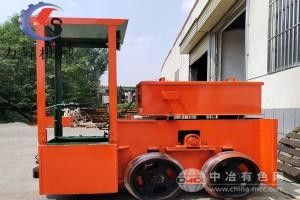

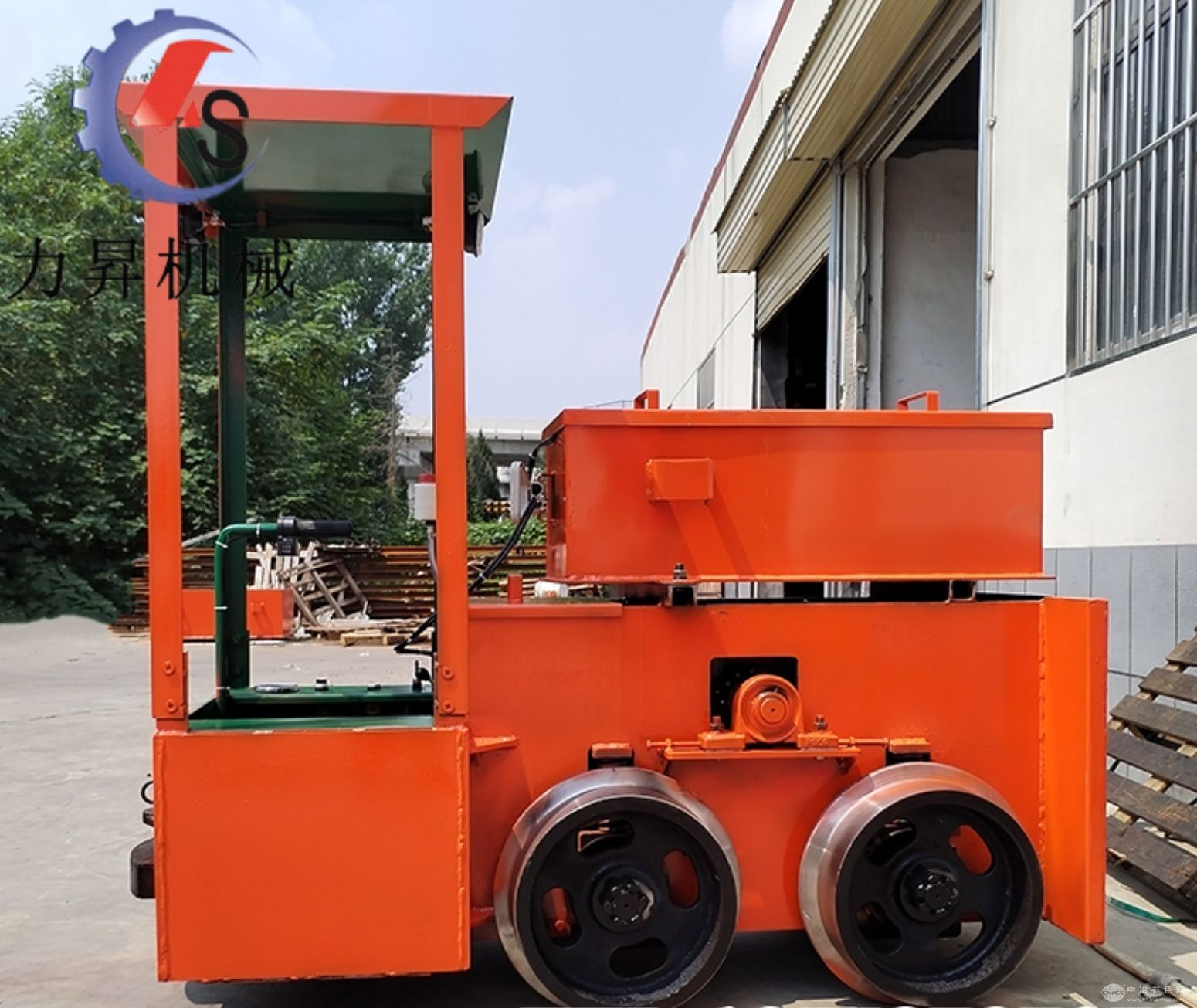

小型礦用牽引機車2T通過直流牽引電機(額定功率7.5kW)驅動減速箱與輪對,將動力傳遞至軌道車輪,產生最大牽引力3.5kN,可牽引2-3節礦斗或1節載人車廂(總載重≤2噸)。車輛采用單速機械傳動與液壓碟剎制動系統,支持前進、后退兩檔切換(速度范圍0-6km/h),制動距離≤4m(滿載、5km/h工況)。電源系統兼容架線直流供電(150V)或防爆蓄電池供電(96V/200Ah),用戶可根據工況靈活選擇。整車配備手動操作桿與聲光警示裝置,支持一鍵啟停與緊急制動,確保操作安全。
應用范圍:
掘進面物料轉運:適用于巷道掘進過程中矸石、廢石及支護材料的短途運輸,單趟運輸效率較人工提升2倍以上。
小型礦斗牽引:可牽引載有工具、配件的礦斗至作業點,減少人工搬運強度。
人員短途接送:搭載礦工往返掘進面與避難硐室,車廂配備防滑地板與安全扶手,單次載客6-8人。
設備輔助搬運:用于小型設備(如水泵、風機)的短途移動,適應狹窄巷道與低矮空間。
產品技術參數:
供電模式:架線直流150V/蓄電池96V DC(可切換)
蓄電池容量:200Ah(防爆鉛酸電池)
牽引電機功率:7.5kW
最大牽引力:3.5kN
最大運行速度:6km/h(兩檔可調)
續航里程:≥18km(蓄電池模式,滿載平巷)
軌距:600mm(可定制762mm)
軸距:800mm
轉彎半徑:≤4m
外形尺寸:3200×900×1400mm(長×寬×高)
自重:1.8噸
產品特點:
靈活供電與輕量化設計:架線/蓄電池雙模式兼容,車身小巧(自重僅1.8噸),通過性強,適應狹窄巷道與復雜工況。
低能耗與低成本:直流電機效率高,蓄電池續航滿足8小時班次需求,維護成本較大型機車降低60%。
安全可靠:配備防爆電機、機械過載保護與液壓制動系統,符合煤礦安全規程,操作簡單易上手。
模塊化易維護:電機、電池組及控制器采用快拆設計,維修時間短,備件通用性強。
多功能擴展:可選配載人車廂、物料斗或工具平臺,滿足不同運輸需求。
