工作原理

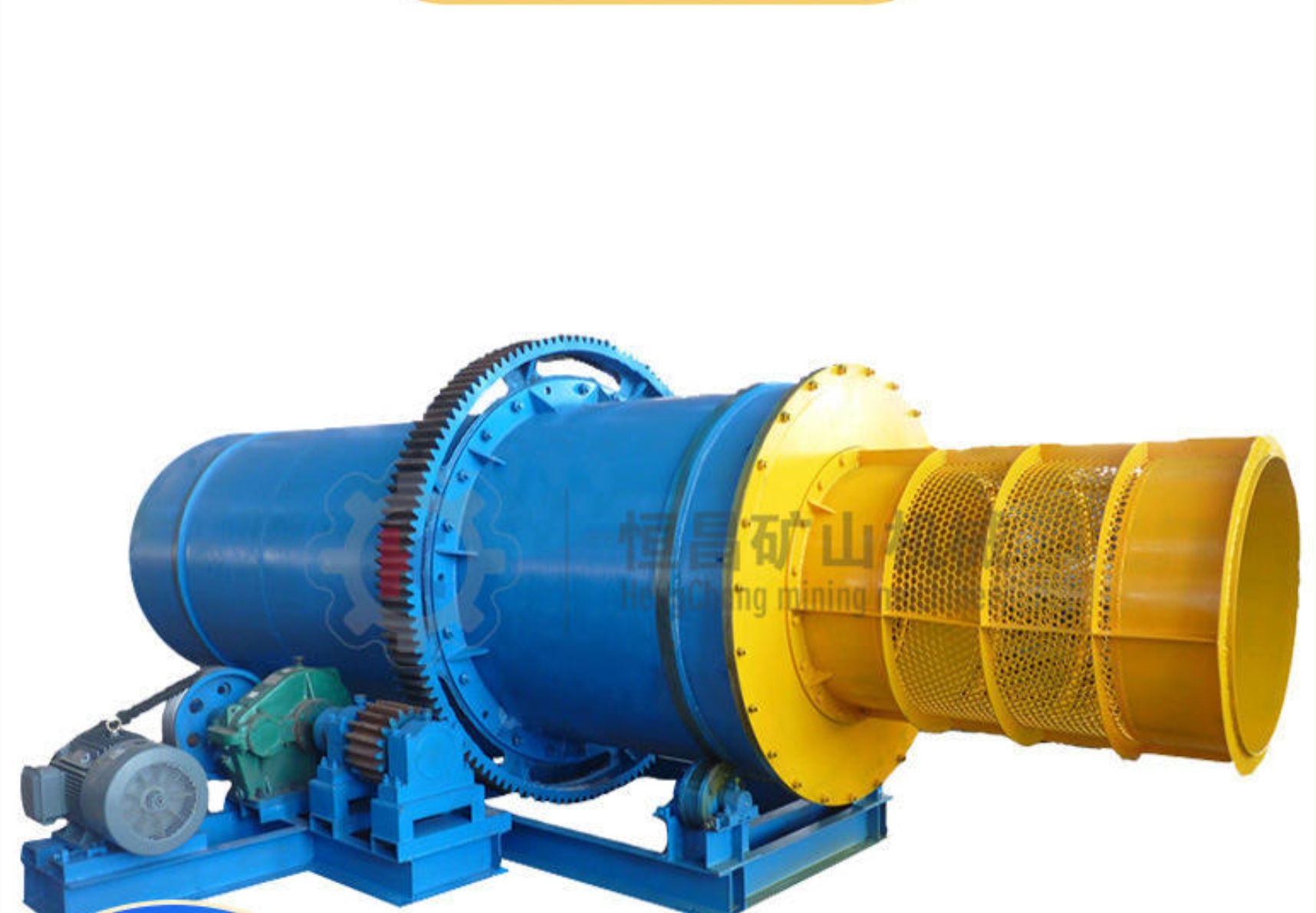

設備采用滾筒旋轉與高壓水流噴淋協同作業模式。礦石經進料斗進入傾斜安裝的滾筒內,電機驅動滾筒以10-15r/min的轉速低速旋轉,內部安裝的螺旋葉片及耐磨橡膠襯板帶動礦石反復翻滾、摩擦。同時,高壓水泵將水加壓至0.5-1.0MPa,通過多組可調角度噴嘴對礦石進行全方位沖刷,泥沙與雜質在機械摩擦和水流沖擊下脫離礦石表面。清洗后的礦石經滾筒末端脫水篩脫水后排出,含泥廢水則通過底部排水口進入沉淀池循環利用,實現泥水分離與節水生產。
應用范圍
適用于花崗巖、石灰石、鐵礦石、錳礦石等各類礦石的清洗,尤其針對含泥量高、粘性強的物料。設備可配套顎式破碎機、圓錐破碎機組成砂石生產線,也可用于建筑垃圾再生骨料提純、河道疏浚砂清洗及選礦廠尾礦脫水回用,單臺處理量覆蓋50-500噸/小時,滿足不同規模生產需求。
技術參數
以XSD3020型為例:滾筒尺寸Φ3000×20000mm,電機功率37kW,給料粒度≤150mm,處理能力150-200t/h,耗水量0.8-1.2m3/t,脫水篩傾斜角15°,外形尺寸22000×3500×4500mm,整機重量38.5噸。設備支持定制化設計,可配備變頻調速系統與自動排渣裝置。
產品特點
高效節能:螺旋葉片與高壓噴淋復合清洗,單噸物料耗水量降低30%,清洗效率提升25%;
耐磨耐用:滾筒襯板采用NM500耐磨鋼板,壽命延長至3年以上,維護成本降低40%;
智能環保:配備液位傳感器與水質循環系統,廢水重復利用率達85%,減少環境污染;
模塊化設計:進料、清洗、脫水單元獨立集成,便于快速安裝與轉場運輸。
