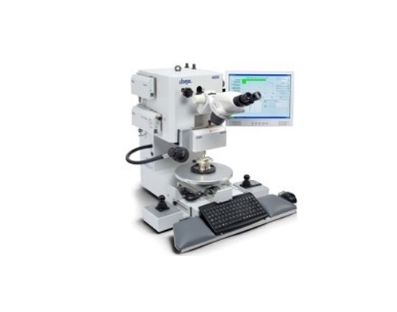

多功能焊接強度測試儀
DAGE4000系列多功能焊接強度測試儀是一款高性能、多功能的檢測設備，廣泛應用于電子制造、半導體封裝、微電子等領域。它能夠執行焊線拉力、鑷鉗拉力、
錫球剪切力、晶粒剪切力等多種測試，支持高達500kg的剪切力、100kg的拉力和50kg的壓力測試。設備采用無摩擦負載夾頭和空氣軸承技術，確保高精度、高重復性和高可靠性。其自動化功能和電子軟件控制提高了操作效率，內部SPC軟件支持基礎分析，且與ODBC兼容，可與外部統計過程控制系統交換數據。DAGE4000系列包括4000plus、4000、4000HS、4000W、4300和4300FP等多種型號，滿足不同測試需求和生產環境，其中4000HS具有高速剪切和拉力測試能力，4000W和4300系列則專為晶圓處理設計，4300FP進一步提升了晶圓處理的自動化程度。
產品型號: DAGE4000
DAGE4000 焊接強度測試儀是多功能的，能夠執行所有拉力和剪切力應用。 4000 焊接強度測試儀可配置為簡單的焊線拉力測試儀或者升級以用于錫球剪切力、晶粒剪切力、凸塊拉力、矢量拉力或鑷鉗拉力測試。
DAGE4000 多功能焊接強度測試儀使用已獲得的無摩擦式負載夾頭和空氣軸承技術來確保很大準確性、可重復性和可再生性。 不同應用的測試模塊可輕易更換。 許多功能是自動化的，同時還有電子和軟件控制。
DAGE4000 焊接強度測試儀主要特點
焊線拉力
鑷鉗拉力
錫球剪切力、焊料球剪切力 以及晶粒剪切力 取決于系統配置。 八個標準測試頭的每一個都包含四個默認軟件可選工作范圍，還有六個可應要求使用。
附加選項包括冷拔球、矢量拉力 （用于微型 BGA）以及小型幾何封裝的自動測試
內部 SPC 軟件自動測試，可提供基礎分析
與 ODBC 完全兼容，可與外部統計過程控制系統交換數據。
系統控制通過運行 Windows 的外部 PC 提供。
DAGE4000推拉力測試儀技術參數
主要型號:
1. 4000plus
Nordson DAGE 4000Plus 是市場上*焊接強度測試儀。它代表了焊接強度測試的工業標準，實現了無以倫比的準確度和數據可重復性，可提供完全值得信賴的結果。4000PLUS 多功能焊接強度測試儀可執行高達 500kg 的剪切力測試、高達 100kg 的拉力測試以及高達 50kg 的壓力測試，覆蓋了包括新的熱焊凸塊拉力和疲勞測試在內的所有測試應用。
2. 4000
Nordson DAGE 4000 焊接強度測試儀是一種多功能焊接強度測試儀，可執行所有拉力和剪切力測試應用。
4000 焊接強度測試儀可配置為簡單焊線拉力測試儀，也可升級進行錫球剪切力、晶粒剪切力、凸塊拉力、矢量拉力或鑷鉗拉力測試。
3. 4000HS
Nordson DAGE 4000HS 焊接強度測試儀是基于行業標準 Nordson DAGE 4000 多功能焊接強度測試儀平臺。
4000HS 焊接強度測試儀在剪切力和拉力操作模式上有顯著的區別，剪切力速度*高達 4m/s，拉力速度*高達 1.3m/s。
4000HS 焊接強度測試儀還提供了上等分析選項，尤其是提供了受力-位移圖表以及常規峰值受力測量以外的能量測量。
4. 4000W
Nordson DAGE 4000W 系統可讓行業標準4000多功能焊接強度測試儀與行業標準晶圓處理系統結合。
這種晶圓處理系統可從晶圓盒自動加載晶圓進行凸塊測試（剪切力或拉力），然后卸下六英尺或八英尺的晶圓。
5. 4300
Nordson DAGE 4300 焊接強度測試儀完善了經過實踐證明的半自動 4000W 晶圓處理系統，并且依照半導體制造車間和轉包商的嚴格標準設計，可以滿足不斷增長的300mm 晶圓的處理和凸塊剪切力需求。
6. 4300FP
Nordson DAGE 4300FP 消除了昂貴晶圓的手動處理。它通過隔離焊接強度測試儀和晶圓處理器改善了清潔度，并通過半自動測試提高了生產率。
