工作原理
設備采用接觸式觸發測量與全閉環控制技術，通過英國雷尼紹RENISHAW金屬帶狀光柵尺實時反饋X/Y/Z三軸位移數據。當測頭接觸被測工件表面時，觸發信號經控制器處理后，系統立即記錄測頭球心坐標，并通過半徑補償算法修正實際接觸點位置。其核心算法基于最小二乘法與GD&T形位公差標準，可自動計算圓柱度、同軸度、位置度等復雜幾何參數。例如，在測量發動機缸體孔系時，系統通過多截面采樣與擬合分析，可快速輸出孔徑圓度誤差≤0.5μm、軸線垂直度≤1μm的檢測報告。
應用范圍
覆蓋汽車制造、航空航天、精密機械等高端制造領域：
汽車行業：檢測變速器殼體平面度、車身鈑金沖壓件回彈量；
航空航天：分析渦輪葉片型線誤差、復合材料鋪層厚度；
精密機械：驗證齒輪齒形誤差、軸承滾道圓度；
電子電器：測量手機中框平面度、PCB板孔位精度。
典型案例包括某新能源汽車企業通過設備的陣列測量功能，實現電池模組200個極柱高度的全自動檢測，效率較傳統方法提升400%。
技術參數
測量范圍：X/Y/Z軸500×600×400mm；
精度指標：示值誤差≤(2.0+L/300)μm，重復性≤0.8μm；
測頭系統：支持RENISHAW TP200測頭，可擴展激光掃描模塊；
軟件功能：集成AC-DMIS測量軟件，支持CAD數模比對、SPC統計分析、逆向工程建模。

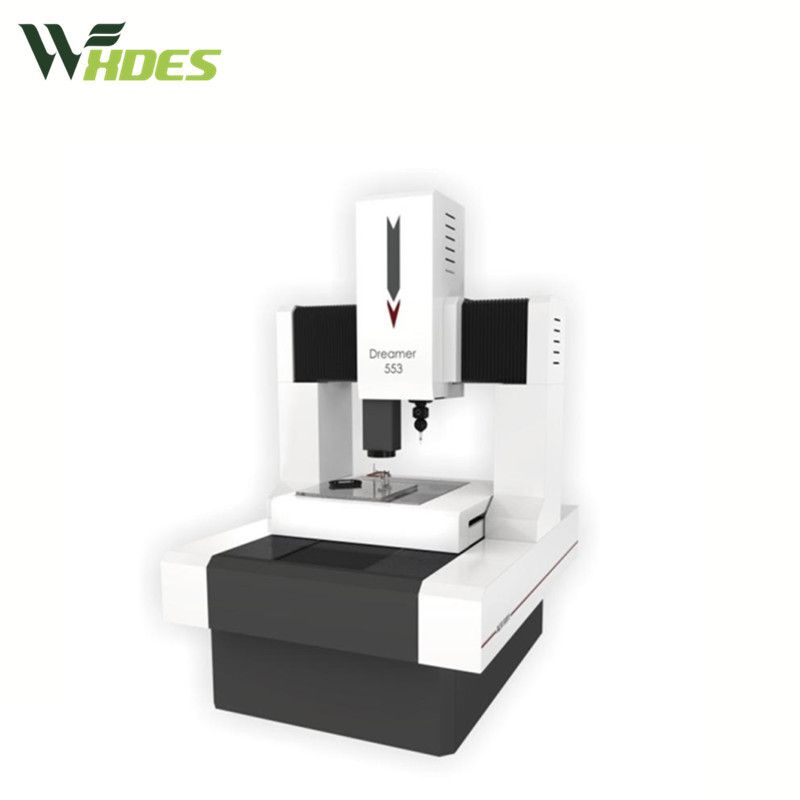

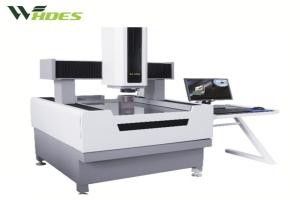

產品特點
高剛性結構：全封閉框架移動橋式設計，花崗巖基座與航空鋁材橫梁組合，承載能力達500kg；
智能防撞：激光安全光幕與軟件限位雙重保護，避免測頭碰撞損傷；
高效穩定：氣浮導軌與高精度光柵尺確保24小時連續運行精度穩定；
合規無憂：數據符合ISO 10360-2標準，支持審計追蹤，助力企業通過IATF 16949認證。
