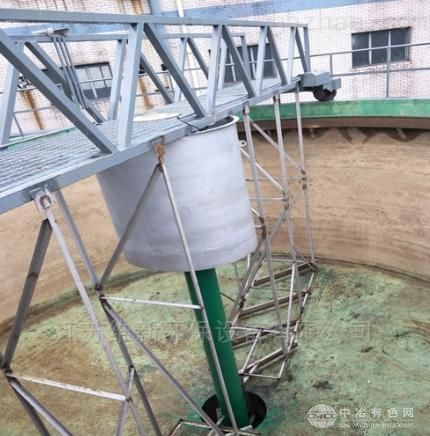

濃縮池中心傳動刮泥機
簡要描述：
濃縮池中心傳動刮泥機驅動裝置為三級立式擺線針輪減速機 ，用牙嵌式聯軸器與豎軸連接。該減速機固定在工作橋的機座上。
濃縮池中心傳動刮泥機原理概述：
濃縮池中心傳動刮泥機利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置，原水經中心配水筒布水后呈輻射流向池子周邊溢水槽，隨著流速的降低，水體中的懸浮物被分離而沉降于池底，上清液通過溢流堰板由出水槽排出池外。通過減速驅動和懸掛式組件的傳動，由刮板將污泥刮集到中心集泥槽，依靠靜水壓力或泵排出池外。濃縮池中心傳動刮泥機適用于給排水工程中水廠或污水處理廠直徑一般不大于18m的輻流式(圓形)沉淀池的污泥刮集和排除。
中心傳動濃縮機結構特點說明：
1、沉淀池為混凝土或鋼結構，池底稍呈圓錐形，池底中央為排泥斗外接排泥管。工作橋為混凝土或鋼結構，本設備不包括池體和工作橋，用戶自行解決，我廠可代設計制造鋼結構池體和工作橋，供應用戶。
2、耙架由兩個大耙和兩個小耙組成十字形，與稍呈圓錐形的池底平行。耙架與豎軸用十字頭固定連接，豎軸上的軸承為向心和推力軸承的組合，用潤滑脂肪潤滑。水下為滑動軸承，由尼龍襯套等組成，用壓力清水潤滑。
3、中心傳動濃縮機由耙架、豎軸驅動裝置和過扭距安全裝置等組成，豎軸下端伸入排泥斗，下軸端緊固著刮泥刀，用以刮排泥斗中的積泥，以使均勻排出。
4、驅動裝置為三級立式擺線針輪減速機 ，用牙嵌式聯軸器與豎軸連接。該減速機固定在工作橋的機座上。過扭矩安全裝置是安全剪切銷 ，裝配在芯片嵌式聯軸器中。當運行遇有過扭矩情況下，便切斷剪切銷，保護整臺機械設備，不受損壞。
