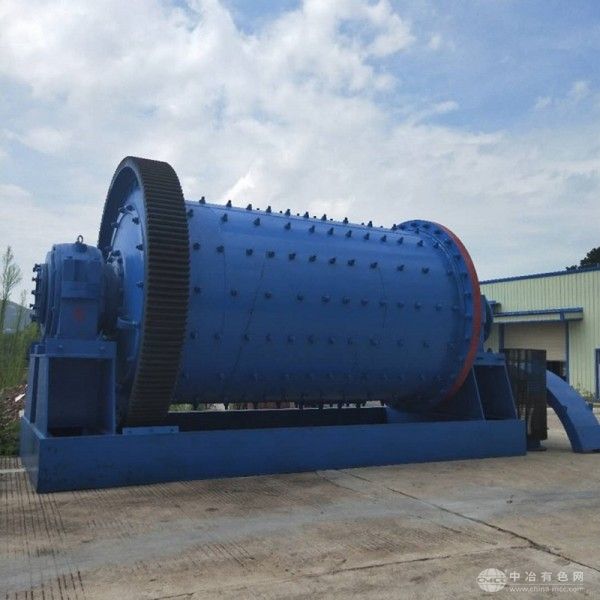

工作原理
設備采用濕式溢流型磨礦工藝:筒體內裝載不同直徑的鋼棒作為磨礦介質,物料與水按比例混合后經給料端進入筒體;電機驅動筒體旋轉時,鋼棒在離心力與摩擦力作用下被提升至一定高度后沿軸向拋落,對物料進行線性沖擊與研磨破碎。與球磨機相比,棒磨機的鋼棒以“線接觸”替代“點接觸”,優先破碎粗粒物料并抑制過細顆粒產生,確保磨礦產品中“中間粒級”含量占比達65%以上。破碎后的物料隨水流通過筒體末端的溢流型格子板排出,進入螺旋分級機進行粒度分級。設備配備智能變頻控制系統,可實時調節筒體轉速(12-25r/min)與給料量,實現磨礦粒度(80%過-200目)的精準控制。
應用范圍
原生鉛鋅礦:硫化鉛鋅礦、氧化鉛鋅礦的粗磨與細磨;
混合礦:鉛鋅與銅、銀等伴生礦物的協同磨礦;
尾礦再選:鉛鋅選廠尾礦的二次磨礦與金屬回收;
預處理工段:難選鉛鋅礦的階段磨礦與解毒處理;
化工原料:含鉛鋅礦物原料的細磨加工。
產品技術參數
筒體尺寸:Φ2100×3600mm/Φ2700×4500mm
有效容積:12-38m3
處理能力:8-95t/h(依物料性質與磨礦細度調整)
筒體轉速:12-25r/min(變頻調速)
電機功率:130-630kW(防爆型可選)
磨礦介質:鋼棒(直徑50-120mm)
設備重量:25-78t
外形尺寸(長×寬×高):依型號定制,常規型≤10500×4200×5000mm
產品特點
粒度均勻:鋼棒“線接觸”磨礦方式使產品粒度分布集中,過磨率降低15%;
節能高效:變頻調速技術使單位產能能耗降低12%-18%;
耐磨耐用:筒體內襯采用高錳鋼+橡膠復合材質,壽命延長至傳統設備的1.8倍;
智能控制:PLC系統實時監測磨機負荷、溫度與粒度,自動調整運行參數;
環保運行:密封式筒體設計結合除塵裝置,減少粉塵與噪音污染。
