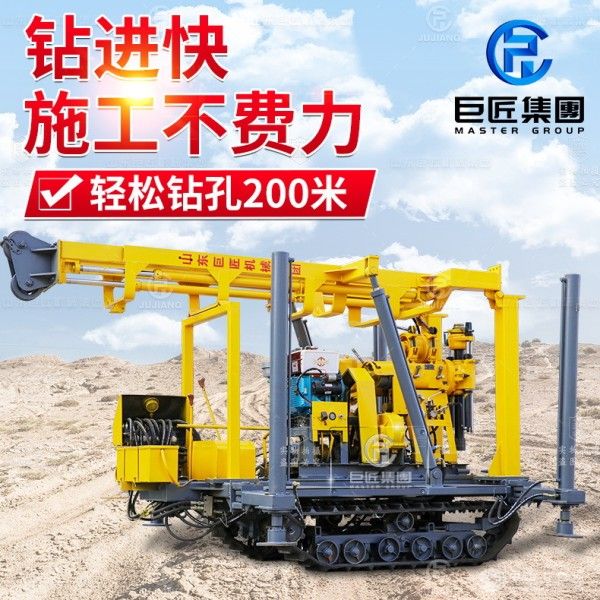

230米履帶地質勘探取芯鉆機

工作原理

該鉆機采用全液壓驅動系統，由柴油發動機驅動變量柱塞泵，為動力頭提供高壓油流，實現0-1500rpm無級調速旋轉，同時液壓缸提供最大180kN的軸向給進力。鉆進過程中，金剛石或硬質合金鉆頭高速切削巖層，巖芯通過雙管單動取芯技術保存，外管護壁、內管存樣，有效減少鉆進擾動，確保巖芯完整率≥90%。履帶底盤配備液壓行走馬達，支持360°原地轉向，適應復雜地形自主移動。

應用范圍

設備適用于金屬礦、非金屬礦詳查，區域地質填圖，能源資源勘探（如頁巖氣、地熱），以及交通、水利等工程地質勘察。在山區、丘陵、沙漠等交通不便區域，可獨立完成鉆機定位、鉆孔施工及巖芯采集全流程，單日最高鉆探進度達60-100米（視地層硬度），顯著提升野外作業效率。

技術參數

鉆孔直徑：Φ75-150mm

鉆孔深度：0-230m（標準配置）

動力頭轉速：0-1500rpm（無級可調）

最大給進力：180kN

履帶接地比壓：≤0.08MPa

動力配置：柴油發動機（55kW）

整機重量：≤12噸（含履帶底盤與動力系統）

外形尺寸（長×寬×高）：7.5m×2.5m×3.2m

產品特點

深孔高效：液壓系統壓力達21MPa，動力頭扭矩提升至3500N·m，硬巖地層鉆進效率提高35%；

取芯精準：雙管單動技術結合液壓穩壓控制，巖芯采取率較傳統機型提升20%，滿足礦產分級評估需求；

機動性強：履帶底盤支持25°爬坡與橫向行走，通過狹窄路段時可折疊桅桿，轉場運輸無需額外吊裝設備；

智能可靠：配備液晶操控屏與壓力傳感器，實時監測鉆壓、轉速及泥漿流量，支持故障代碼存儲與遠程診斷。
