工作原理
該設備基于電液伺服閉環控制與分布式動態采集技術實現高精度水平加載與數據同步：

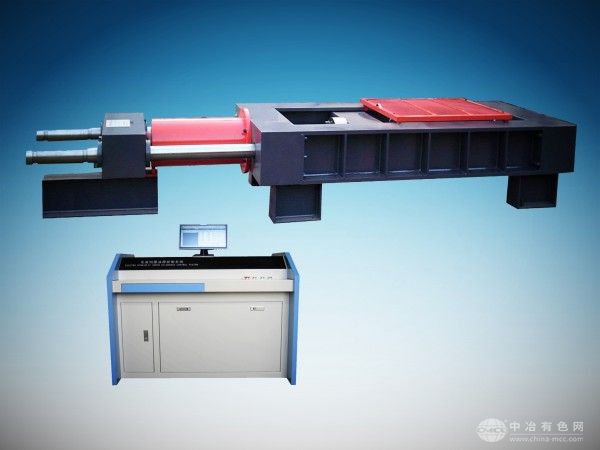

試驗時，長尺寸試樣（如鋼絞線、系泊鏈）兩端通過專用錨具固定于左右移動橫梁與固定基座間，高壓油泵驅動電液伺服閥，控制水平液壓缸以設定速率對試樣施加拉力。高精度負荷傳感器（量程0-2000kN）與激光位移傳感器、應變片組實時采集力值、變形量及錨具位移數據，數據經24位高速ADC模塊（采樣率500kHz）同步傳輸至工業計算機。系統通過PID+前饋復合算法動態調節液壓流量，確保12米測試空間內加載過程平穩無沖擊，并自動生成應力-應變曲線、載荷-位移曲線、錨固效率系數及疲勞壽命圖。支持恒速率拉伸、恒載荷保持、程序控制及低周疲勞等測試模式，兼容GB/T 14370、ASTM A952、ISO 7500等國際國內標準。
應用范圍
適用于以下場景的長尺寸結構件水平力學性能測試：
橋梁工程：斜拉橋拉索、懸索橋主纜、體外預應力鋼絞線的水平拉伸強度與松弛率評估；
海洋工程：海洋平臺系泊鏈、浮式風電錨鏈、海底管道跨接管的抗拉強度與疲勞壽命驗證；
軌道交通：高鐵接觸網線索、地鐵隧道管片連接螺栓的水平承載能力分析；
能源開發：核電安全殼預應力錨索、水電站閘門啟閉機拉桿的長期性能監測；
科研檢測：長尺寸復合材料、新型金屬材料的動態力學性能與本構關系研究。
技術參數
型號：HY(WL)-2000KN
最大試驗力：2000kN（200噸）
力值精度：±0.5%
測試空間：12000mm（水平方向）
位移分辨率：0.001mm
速度范圍：0.001-50mm/min（無級調速）
錨具形式：液壓夾緊錨具（適配直徑15-50mm鋼絞線/系泊鏈）
驅動方式：電液伺服閥+水平液壓缸+高壓油泵
控制系統：全數字閉環控制，支持力、位移雙閉環同步
數據接口：USB、RS485、以太網、WiFi（可選）
電源：AC380V±10%，50/60Hz，45kW
產品特點
超長測試空間：12米水平臥式框架設計，適配長尺寸試樣整體測試，避免分段拼接導致的誤差累積，確保數據真實性；
高剛性導軌結構：雙導軌+高強度合金鋼橫梁，剛度達300kN/mm，有效消除200噸級水平載荷下的側向變形與振動；
專用液壓錨具：錨具采用自鎖式液壓夾緊設計，適配15-50mm直徑鋼絞線/系泊鏈，夾持力達2500kN，防止試樣打滑或斷裂時飛濺；
安全防護機制：配備液壓鎖緊、過載保護、限位開關、防護網及遠程急停按鈕，支持試驗中斷后數據自動保存，保障操作人員與設備安全；
智能化分析軟件：內置GB/T、ASTM標準試驗方法庫，自動生成測試報告并支持數據云端存儲、多組對比分析及疲勞壽命預測，助力長尺寸結構件優化設計。
