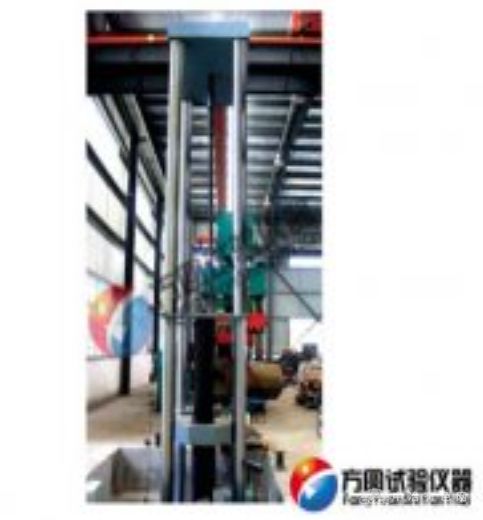

TLS-W100(100噸)彈簧支吊架試驗機
一、100噸彈簧支吊架試驗機簡介：
TLS-W100微機控制彈簧支吊架試驗機,廣泛應用于各種彈簧生產企業及質檢部門，能完成壓簧、拉簧、扭簧等各項力學性能指標的測試，滿足JB/T8130.1恒力彈簧支吊架和JB/T8130.2變力彈簧支吊架測試要求。公司多年來一直致力于彈簧等行業產品的力學性能
檢測儀器的研制和開發，并得到國家各級質檢部門及企業的大力支持和幫助?，F產品銷往全國各地，是廣大彈簧生產企業、大專院校、科研單位、技術監督部門的理想測試設備。
二、方案描述：
2.1主機
1、采用日本松下伺服調速電機帶動德國NEUGART伺服控制專用減速機、圓弧同步齒型帶、滾珠絲杠副實現加載，運行平穩，效率高、噪音低。無污染。性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。使用壽命高，操作方便，升降平穩。
采用傳感器上置，各類試樣更換不用爬高方便試樣更換。中橫梁開槽方便試樣中心調整。
2、該試驗機與老式電液伺服壓力試驗機相比有如下優點
A:試驗力測量范圍更寬、更準確、更穩定:由于電液伺服控制閥在靜態控制時存在零位遮蓋問題(這是電液伺服閥本身固有的特性),加上油缸存在密封及摩擦問題,故在零位附近輸出（位移及試驗力）不線性,而且低速易爬行,穩定性差,起始壓力偏高，無法實現小變形及小試驗力的輸出控制（試樣負荷很小，用該方式控制無法實現）;采用交流伺服電機配合滾珠絲杠控制，不存在上述電液伺服控制的問題,加上采用高精度負荷傳感器測力，因此試驗力測量范圍更寬、更準確、更穩定。
B:試驗過程噪音低:交流伺服電機的噪音大大低于液壓泵的工作噪音.
C：控制過程不受溫度影響，性能更穩定.
C:無液壓油跑、冒、滴、漏造成的污染問題.
D：無伺服閥受污染停止工作問題.
E：動力及傳動系統更緊湊，結構更簡潔明快，可靠性大大的提高。
F：長期使用可靠性高，免維護（無更換液壓油之煩瑣）。
H：避免了液壓系統長時間工作油路溫度過高需冷卻等多種弊端
2.2驅動系統
2.3控制系統
a)本機采用獨創的雙置式上下微機控制器（液晶和電腦即可以單獨控制也可以雙重控制），保證了該試驗機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環等試驗。各種控制模式之間可以平滑切換。
b)電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
c)自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化
d)條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；
e)自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；
f)自動標定：系統可自動實現示值準確度的標定；
g)自動保存：試驗結束，試驗數據和曲線自動保存；
h)過程實現：試驗過程、測量、顯示和分析等均由微機完成；
i)批量試驗：對相同參數的試樣，一次設定后可順次完成；
j)試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；
k)顯示方式：數據和曲線隨試驗過程動態顯示；
l)曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
m)曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打??；
n)試驗報告：可按用戶要求的格式編制報告并打??；具有網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
o)限位保護：具有程控和機械兩級限位保護；
p)自動停機：試樣斷裂后，移動橫梁自動停止；
q)過載保護：當負荷超過各檔最大值的3-5%時，自動停機；
自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。
2.4、性能參數
a)最大試驗力：1000kN；
b)試驗力分檔：×1、×2、×5、×10、；
c)試驗力準確測量范圍：傳感器：0.2kN～1000kN（三傳感器1000kN、100kN、10kN各一支）；
d)試驗力測量準確度：±1%；
e)位移測試范圍：0～1000mm
f)位移精度：±0.01mm；
g)位移速度控制范圍：0.01mm/min～200mm/min無級調速；
h)位移速度控制精度：±0.02mm/min
i)離地面高度：5000mm；
j)有效升降高度：＞1000mm
k)供電電源功率：8kW，380V，50Hz。
l)工作環境：室溫10～35℃，濕度20%～80%
2.5、主要配置
a)1000kN主機一臺；（該機采用臺式雙空間結構，試樣放在下空間，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變試驗空間。傳動系統由進口伺服控制專用減速機、圓弧同步齒型帶、滾珠絲杠副組成，運行平穩，效率高、噪音低。無污染）
b)壓盤：進行熱處理，表面硬度不小于55HRC。
c)彈簧拉伸附具一套;
d)日本松下伺服調速系統一套；
e)日本松下伺服電機一套；
f)精密減速系統：（德國NEUGART）
g)高精密滾珠絲杠:≥∮125mm
h)高精度負荷傳感器3個：（美國世銓）
i)日本歐姆龍精密光電編碼器；
j)立柱：四立住結構,鍍鉻,直徑∮100
k)拉桿:十字萬向節與球頭萬向調頭
l)聯想品牌計算機（主流配置、液晶顯示器）；
m)惠普A4噴墨打印機；
n)WINDOWS兼容控制軟件。（軟件由浙江大學與方圓濟南試驗機廠研制開發，94年最早提出“微機控制”這個概念就是他們提出來，后由國家建材局牽頭共同開發和研制的，是中國試驗機行業功能最齊全，控制和分析最精密的試驗機專用軟件，也是試驗機行業應用最廣的試驗機軟件）。
