工作原理
光學成像系統：
無限遠光學設計：物鏡與目鏡間采用無限遠光路，消除像差，提升成像清晰度與邊緣銳度。
多倍率物鏡：配置 5X、10x、20x、50x、100x 等不同倍率物鏡，支持快速切換，適應不同放大需求。
柯勒照明：通過聚光鏡與孔徑光闌調節，實現均勻、可調的照明強度，優化觀察效果。
圖像采集與處理：
高分辨率CCD傳感器：采集顯微圖像并傳輸至計算機，支持實時顯示與存儲（分辨率 1920×1080）。
專業測量軟件：
圖像處理：自動去噪、增強對比度、邊緣銳化，提升測量準確性。
尺寸測量：支持點、線、圓、角度、面積等幾何參數測量，精度達 ±0.1μm。
形貌分析：通過灰度值分布或輪廓提取，分析表面粗糙度、孔隙率等特征。
觀察模式切換：
明場觀察：適用于透明或半透明樣品（如金屬薄片、塑料薄膜）的表面形貌分析。
暗場觀察：通過環形光闌遮擋中心光，突出樣品邊緣與表面缺陷（如劃痕、裂紋）。
應用范圍
工業檢測：
電子行業：PCB板焊點質量檢測、芯片引腳間距測量、SMT元件尺寸驗證。
機械制造：精密零件（齒輪、軸承、螺紋）的尺寸公差檢測與表面缺陷分析。
冶金行業：金屬材料晶粒度評級、夾雜物形態與分布觀察。
材料分析：
復合材料：纖維排列方向、層間結合強度評估。
涂層材料：涂層厚度均勻性檢測、孔隙率計算。
生物材料：細胞形態觀察（需配套生物顯微鏡模塊）。
質量控制與研發：
失效分析：通過斷口形貌觀察，定位材料斷裂原因（如疲勞、腐蝕）。
新產品開發：驗證微納結構設計與工藝參數優化效果。
教育科研：
高校實驗室：材料科學、機械工程等專業教學演示與實驗研究。
科研院所：納米材料、微電子器件等前沿領域的基礎研究。
產品技術參數

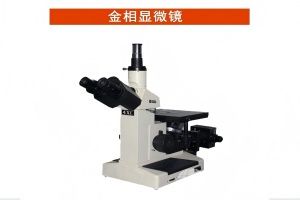

參數項 XJP-6A 技術指標
光學系統 無限遠色差校正光學系統
物鏡倍率 5x、10x、20x、50x、100x（可選配200x）
目鏡倍率 10x（寬視野目鏡，視場直徑20mm）
總放大倍數 50x-1000x（連續變倍）
分辨率 0.1μm（50x物鏡下）
照明方式 柯勒照明，亮度可調（LED光源，壽命≥50000h）
觀察模式 明場/暗場切換
圖像傳感器 1/2.5英寸彩色CCD，分辨率1920×1080
測量軟件 支持點、線、圓、角度、面積等幾何參數測量
數據輸出 USB 2.0接口，支持JPG/BMP圖像存儲與Excel報告生成
載物臺 機械移動式載物臺（行程50×50mm，精度0.01mm）
電源要求 AC 220V±10%, 50Hz, 50W
主機尺寸 450×320×600 mm（長×寬×高）
主機重量 約25kg
產品特點
高精度與高清晰度：
無限遠光學系統消除像差，搭配高分辨率CCD，確保圖像邊緣銳利、細節清晰。
測量精度達 ±0.1μm，滿足工業級精密檢測需求。
多功能與易操作性：
支持明場/暗場觀察模式切換，適應不同樣品類型。
專業測量軟件界面友好，一鍵完成圖像采集、處理與報告生成。
穩定可靠：
LED光源壽命長（≥50000h），無需頻繁更換，降低維護成本。
機械載物臺采用精密導軌，移動平穩，定位精準。
人性化設計：
緊湊型機身設計，節省實驗室空間。
防靜電涂層處理，避免樣品吸附灰塵，提升觀察效果。
擴展性強：
可選配偏光模塊、熒光模塊、金相分析軟件等，擴展應用范圍。
支持與第三方圖像處理軟件（如ImageJ）兼容，滿足個性化需求。
