工作原理

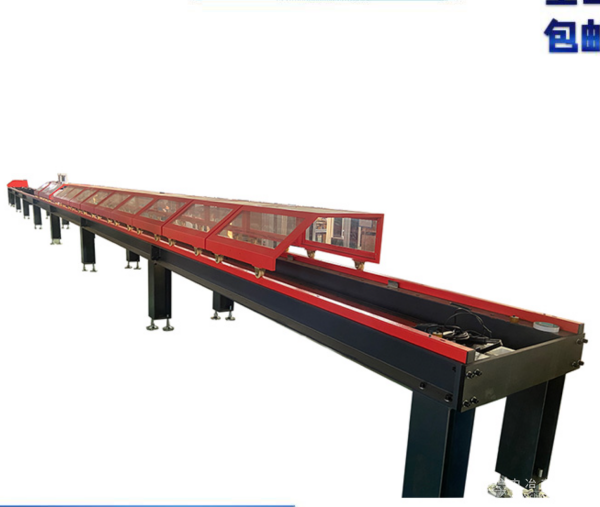

該設備采用臥式雙柱框架結構，由交流伺服電機驅動精密滾珠絲杠副，實現試驗力的勻速加載。針對鋼芯鋁絞線的雙金屬復合結構，系統配備多通道應變采集模塊：鋁絞層采用高精度箔式應變片（靈敏度2±1%），鋼芯通過非接觸式激光位移傳感器（分辨率0.1μm）監測形變，兩者數據同步傳輸至工業計算機。力值測量通過輪輻式傳感器（分辨率10N）完成，結合溫度補償算法消除環境干擾。計算機依據GB/T 4909、IEC 62067等標準，自動生成應力-應變曲線、彈性模量及斷裂韌性報告，支持多組數據對比分析與歷史追溯。
應用范圍
電力電纜：檢測110kV-1000kV特高壓輸電用鋼芯鋁絞線的長期蠕變性能與動態疲勞壽命；
通信工程：評估光纖復合架空地線（OPGW）中鋼芯與鋁絞層的應力分配均勻性；
特種導線：驗證倍容量導線、節能導線在覆冰、大風等極端工況下的力學穩定性；
施工驗收：為架空線路張力放線、金具連接強度提供現場抽檢依據。
技術參數
最大試驗力：300kN（支持擴展至600kN），精度等級±0.5%；
應變測量范圍：0-5000με，分辨率0.1με；
位移速度：0.01-100mm/min（無級可調），有效行程6m（可定制）；
數據接口：支持USB、RS485、Ethernet傳輸，兼容LabVIEW與MATLAB二次開發。
產品特點
雙金屬同步監測：箔式應變片與激光傳感器組合，實現鋼芯與鋁絞層應力應變的獨立精準采集；
動態測試能力：可選配高頻采樣模塊（最高10kHz），捕捉導線振動、舞動等瞬態力學響應；
環境適應性設計：防護等級IP65，可選配恒溫試驗箱（-40℃至150℃），模擬高寒、高溫地區工況；
智能安全防護：配備過載保護、限位報警及緊急停機功能，防護網與聲光警示系統防止試樣斷裂飛濺。
