工作原理

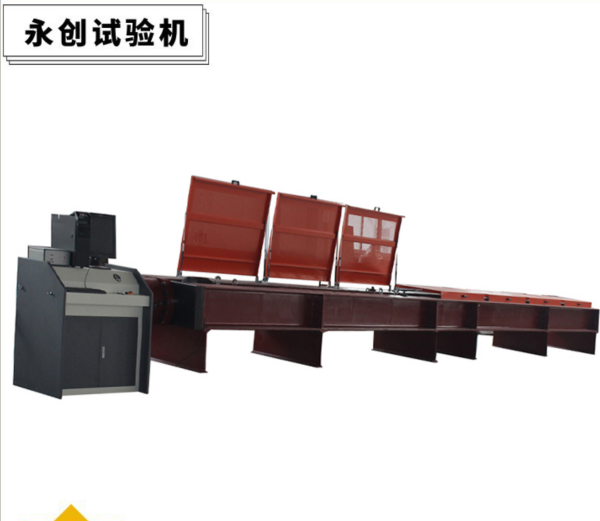

該設備采用臥式雙立柱框架結構，以交流伺服電機為動力源，通過高精度減速機與同步帶傳動系統，驅動移動橫梁實現勻速拉伸。針對電纜試樣的柔性特性，配備氣動夾具或輪式牽引裝置，通過自適應壓緊與防滑齒紋設計，確保試樣在拉伸過程中均勻受力，避免局部打滑或斷裂。力值測量采用輪輻式傳感器（分辨率0.1N），位移測量通過磁柵尺（分辨率0.001mm）完成，實時采集力-位移曲線。工業計算機依據GB/T 2951、IEC 60811、ASTM D638等標準，自動計算抗拉強度、彈性模量及斷裂伸長率，并生成可視化試驗報告，支持多組數據對比與趨勢分析。
應用范圍
電力電纜：檢測高壓交聯聚乙烯（XLPE）電纜、低壓PVC電纜的絕緣層抗拉強度與護套剝離力；
通信電纜：評估光纖光纜、同軸電纜的芳綸紗增強層抗扭拉性能與護套附著力；
新能源汽車：驗證高壓充電線纜、電機連接線的耐彎曲疲勞與高溫拉伸性能；
軌道交通：測試接觸網導線、信號電纜的長期蠕變特性與抗振動沖擊能力。
技術參數
最大試驗力：10kN（支持擴展至50kN），精度等級±0.5%；
位移分辨率：0.001mm，速度范圍0.005-500mm/min（無級可調）；
有效試驗空間：長度6m（可定制至10m），適配最大外徑50mm的電纜試樣；
試驗環境：可選配高低溫試驗箱（-70℃~+300℃），模擬極端溫度下的拉伸性能。
產品特點
柔性試樣適配：氣動夾具與輪式牽引裝置組合，兼容單芯電纜、多芯絞合線及鎧裝電纜的裝夾需求；
超長行程設計：6米級試驗空間滿足長距離電纜的整體拉伸測試，避免分段檢測誤差；
動態測試兼容：支持低頻往復拉伸（0.1Hz-10Hz），模擬電纜在風擺、振動工況下的疲勞壽命；
智能安全防護：配備緊急停機按鈕、力值過載報警及全封閉防護網，防護等級IP54，防止試樣斷裂飛濺。
