工作原理

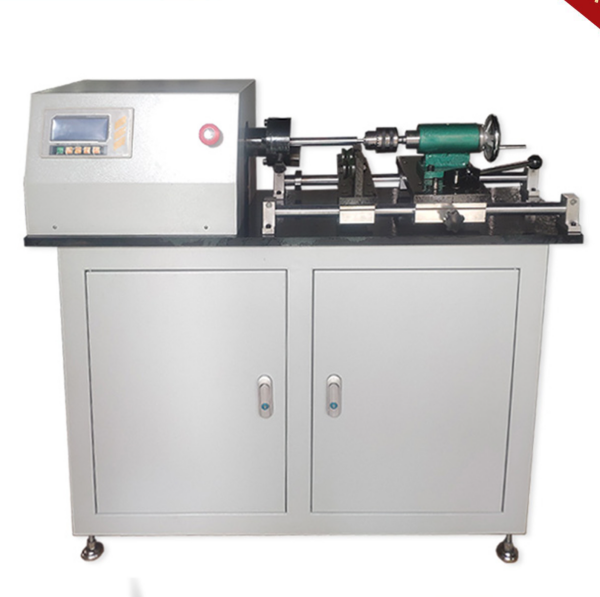

該設備采用雙伺服電機獨立驅動系統，主電機驅動旋轉夾具對金屬線材施加±180°范圍內的周期性扭轉（頻率0.1-50Hz可調），副電機同步控制卷繞芯軸以設定張力（0.1-800N可調）對線材進行螺旋卷繞。測試過程中，高精度扭矩傳感器（量程50N·m，分辨率0.001N·m）實時采集扭轉阻力，激光位移傳感器（分辨率0.1μm）同步監測卷繞直徑變化，工業計算機自動記錄扭轉圈數、卷繞層數及扭矩-角度-時間三維曲線，并在線材表面出現裂紋或斷裂時觸發停機，生成包含臨界扭轉角、疲勞壽命等參數的試驗報告。
應用范圍
航空航天：檢測航天器用鈦合金絲、鎳基高溫合金線在熱防護系統中的扭轉-卷繞復合耐久性；
新能源汽車：評估電池包連接片、電機繞組用銅鋁復合線的抗扭轉疲勞性能，減少充放電循環中的斷裂風險；
高端裝備：驗證工業機器人關節用高強度鋼絲的扭轉-卷繞適應性，提升傳動系統服役壽命；
精密電子：測試5G基站射頻同軸電纜內導體、微型傳感器引線的復合力學可靠性，保障信號傳輸穩定性。
技術參數
試樣直徑范圍：Φ0.05mm-Φ12mm（支持非標定制至Φ20mm）；
最大扭轉角度：±180°（無級可調），角度精度±0.05°；
卷繞芯軸直徑：Φ10mm-Φ300mm可調，適配不同卷繞工藝需求；
復合測試頻率：扭轉0.1-50Hz，卷繞0.1-200轉/分鐘獨立可調。
產品特點
復合應力精準協同控制：雙伺服電機閉環反饋系統，實現扭轉扭矩與卷繞張力的獨立/聯動調節，波動≤0.2%；
三維動態數據采集：同步記錄扭矩、角度、卷繞直徑三參數實時變化，構建線材失效演化模型；
智能損傷監測：集成聲發射傳感器與高速攝像頭，實時捕捉線材表面微裂紋萌生及擴展，提前800次循環預警斷裂風險；
模塊化快速換型：快拆式扭轉夾具與卷繞芯軸設計，5分鐘內完成不同規格試樣的工裝更換，兼容多標準測試場景。
