上海有色金屬無損檢測技術理論與應用

連鑄坯宏觀清潔度超聲波檢測方法及裝置 1210

 0

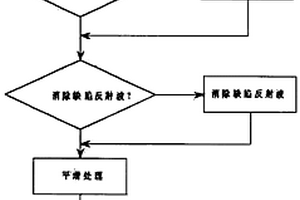

連鑄坯宏觀清潔度超聲波檢測方法,實現對夾雜(渣)物的標識和判定,即首先針對采集到的超聲回波信號序列,針對夾雜(渣)物反射超聲回波信號的非穩態特性,采用多分辨率分析的方法在不同的頻率范圍內對原始超聲回波信號序列進行分解分析,選擇合理的時頻分析消除噪聲規則,來對經過分解后的原始超聲回波信號進行處理。最后將經過處理后的信號重構,生成與原始超聲回波信號序列相同長度的信號;將經過處理得到的信號與生產單位使用的判傷標準相比較,最終形成按照樣品表面分布的夾雜(渣)物平面分布圖。本發明的處理方法可以降低樣品表面干擾等影響因素,提高檢測的信噪比,實現連鑄坯宏觀清潔度的快速無損檢測。

基于瞬時相位變化度的損傷檢測方法 776

 0

一種機械結構檢測技術領域的基于瞬時相位變化度的損傷檢測方法,首先將換能器固定在待檢測對象的表面或鑲嵌于待檢測對象的結構內部并構建檢測區域;然后在待檢測對象無損傷的狀態下利用超聲導波對其進行檢測并計算得到損傷散射的波信號的飛行時間;最后采用三角定位方法根據飛行時間計算得到損傷的坐標位置,并結合傳感網絡中各條傳感路徑所評估的ToF繪制出多條坐標軌跡,該坐標軌跡的交匯區域為損傷可能出現的區域。本發明具有較好的抵抗隨機噪聲干擾的能力,即使所采集的波信號的SNR較低該方法仍然可以正確地評估損傷散射的基礎階對稱(S0)模式的ToF,進而結合三角定位方法成功地識別和定位損傷。

可視化檢測紙質文物pH的紙基熒光傳感器及其制備方法 1089

 0

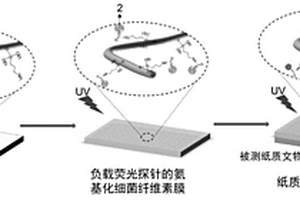

本發明屬于熒光傳感器技術領域，具體為一種可視化檢測紙質文物pH的紙基熒光傳感器及其制備方法。本發明將納米熒光探針通過共價交聯作用固定于氨基化的細菌纖維素納米纖維上，不僅能有效提高其熒光性能與穩定性，同時也確保探針在測試過程中無熒光物質殘留在紙質文物上，實現紙質文物的原位無損檢測。其中，熒光探針為碲化鎘（CdTe）量子點，通過簡單經濟的水相合成法制備得到；pH響應熒光紙基傳感器，可以通過在紫外燈下觀察熒光強度變化檢測整個紙質文物表面酸化的分布情況和程度。本發明實現了原位、無損、快速、高靈敏度的現場即時檢測，為紙質文物pH檢測提供準確直觀的信息。

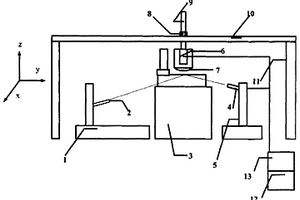

光學玻璃粗糙度實時檢測裝置 989

 0

一種用于光學拋光機的光學玻璃粗糙度實時檢測裝置,本實用新型是利用激光的表面散射原理,在光學玻璃被加工的同時,不離開工作臺的情況下,通過調整激光光源發出的光束與玻璃待測表面的入射角大于或等于全反射角,將散射光同反射光自然分開,分別測量這兩束光的強度,并且轉化為電流強度,計算這兩束光激發產生的電流強度之比,以精確的計算出待測表面的表面粗糙度。本實用新型是一種無損檢測措施,它能夠實現環拋機實時地進行無損監測,檢測不傷害任何工件,保證具有較高檢測精度。

短切碳纖維在聚合物涂層中的分散性及含量的檢測方法 862

 0

本發明涉及一種短切碳纖維材料在聚合物涂層中的分散性及含量的檢測方法。其核心原理是使用表面電阻率儀，通過測量同材料體系下添加不同短切碳纖維含量的標準樣品，制作工作曲線，然后對工件表面進行測量和分析。本發明的檢測方法為無損檢測，可以快速現場實施，可以在數小時內完成對整個防隔熱涂裝區域涂層質量的無損檢測，具有很高的技術價值。

高精密透視成像檢測設備 767

 0

一種應用于電子及微電子組裝領域內的高精密透視成像檢測設備,屬于無損傷全自動檢測設備,包括微焦點X射線源、射線圖像接收器、X射線發射源及接收器的多角度轉動立體檢測裝置、被測物四軸運動平臺和計算機及分層控制系統,所述多角度轉動立體檢測裝置和被測物四軸運動平臺組裝成活動支架體,被檢測物置于四軸運動平臺上,所述微焦點X射線源和射線圖像接收器分別安裝于多角度轉動立體檢測裝置的支架兩端處,所述計算機及分層控制系統完成實時運動控制及實時圖像采集處理。本實用新型為新一代的無損傷檢測設備,尤其應用于電子及微電子產品的檢測和各種精細工業生產檢測,從而能應用于航空、航天、軍用和工業領域。

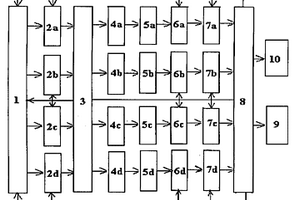

多頻多通道軋輥渦流檢測儀 879

 0

本發明涉及一種無損探傷檢測儀器,尤其涉及渦流探傷檢測儀。一種多頻多通道軋輥渦流檢測儀,包括多頻多通道電路,多頻多通道電路由多個通道組成,每個通道包括波形發生器1、激勵電路2、檢測探頭3輸入信號、前置放大電路4、相敏檢測電路5、增益調節及平衡處理電路6和濾波電路7,并逐一串接,濾波電路輸出接計算機8,計算機輸出分接報警系統9和打印機10,計算機分接波形發生器、激勵電路、增益調節及平衡處理電路和濾波電路。

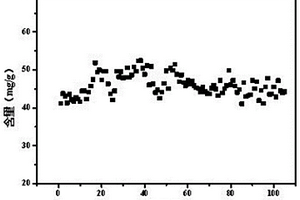

基于近紅外漫反射光譜的丹參片中間體含量檢測方法 955

 0

本發明公開了一種基于近紅外漫反射光譜的丹參片中間體含量檢測方法，屬于藥物分析技術領域，該方法的主要步驟：挑選丹參片中間體樣品，使用高效液相色譜儀采集丹參片中間體樣品含量數據。動態在線裝置采集丹參片中間體樣品光譜數據并保存；光譜經矢量歸一化和一階導數算法處理后，在MATLAB軟件中采用偏最小二乘法的算法來確定真實值和光譜信息之間的聯系，建立丹參片中間體含量檢測模型，以實現丹參片中間體快速無損的含量檢測。本發明的方法是具有檢測速度快，含量正確率高，無損檢測等優點的檢測方法，應用本發明在丹參片中間體含量中的檢測，可以提高丹參片中間體的檢測效率，為丹參片的質量控制提供技術支持。

軋輥疲勞硬化層的超聲表面波非線性檢測方法 1129

 0

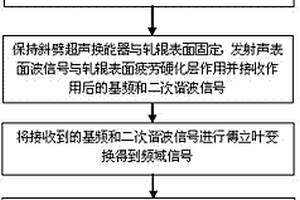

本發明涉及軋輥質量檢測領域，尤其涉及一種軋輥疲勞硬化層無損檢測方法。一種軋輥疲勞硬化層的超聲表面波非線性檢測方法，首先準備好帶有不同疲勞硬化層厚度的系列標準試塊，在已知的、帶有不同疲勞硬化層厚度的系列標準試塊上，進行聲表面波二次諧波的檢測，得到二次諧波的發生強弱與硬化層厚度的單調對應關系，采用聲表面波對被測軋輥進行檢測，將結果與對應關系對比得到對應的疲勞硬化層的厚度值。本發明采用超聲表面波傳播過程中的非線性二次諧波發生效應實現對軋輥疲勞硬化層的檢測，為實現定量評價軋輥疲勞硬化層提供一種有效的無損檢測手段，檢測結果準確可靠，可以很好的配合鋼鐵生產現場軋輥的優化磨削工作，節約了生產成本，保證了生產安全。

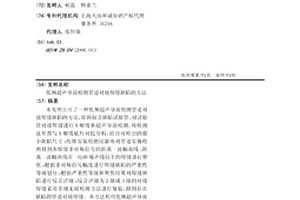

低頻超聲導波檢測管道對接焊縫缺陷的方法 864

 0

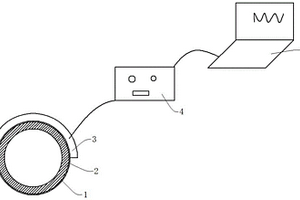

本發明公開了一種低頻超聲導波檢測管道對接焊縫缺陷的方法，即預制含缺陷試驗管，對試驗管對接焊縫進行X射線和超聲導波檢測，將檢測波形圖與X射線底片對比分析，給出可檢出的最小缺陷尺寸；校準安裝檢測儀器并對管道實施檢測得到各焊縫非對稱信號的距離-波幅曲線；距離-波幅曲線在-32dB噪聲線以上的焊縫進行聚焦；根據非對稱信號幅度進行焊縫缺陷的嚴重性等級劃分；根據嚴重性等級和聚焦結果對焊縫缺陷進行綜合評級；綜合評級為2級或3級的對接焊縫采用常規無損檢測方法進行復驗，得到存在缺陷的管道對接焊縫。本方法利用低頻超聲導波快速檢測管道對接焊縫缺陷，降低了漏檢率及檢測成本，提高了檢測效率，保證了傳輸管道的安全可靠性。

基于時間逆轉導向波的損傷檢測方法 920

 0

一種機械結構檢測技術領域的基于時間逆轉導向波的損傷檢測方法,通過將激勵換能器和感應換能器分別正對方式設置在待檢測板殼結構的表面上或鑲嵌于待檢測板殼結構的內部,并組成激勵-感應波信號的傳感路徑,其中:從激勵換能器至感應換能器的正向傳播過程及其逆向傳播過程構成導向波的時間逆轉過程;然后將重建信號與原始激勵波信號進行幅值正則化,并進行反相關性分析,實現基于時間逆轉導向波的損傷檢測。本發明實現飛行器中板殼結構的在線無損檢測,同時可以應用于其他領域,如橋梁,建筑,船舶等結構的在線安全性監控和評估,具有非常重要的實用價值和廣闊的應用前景。

軋輥渦流檢測裝置及其調校方法 988

 0

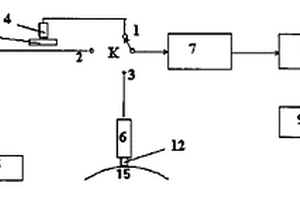

本發明涉及一種對軋輥表面的裂紋、軟點等缺陷進行無損檢測的裝置及其調校方法,是由電腦渦流探傷儀7、調制分析電路8、報警電路9等組成,該裝置還包括由人工傷信號模擬發生器5等組成的起始靈敏度校準電路。調校時,電腦渦流探傷儀7為起始靈敏度校準和實際檢測共用,且人工傷信號模擬發生器的輸出探頭14與檢測探頭13之間為固定耦合?？梢韵捎诓捎貌煌瑴u流激勵源而造成的偏差和人工耦合造成的誤差,可以使校準精度大大提高。

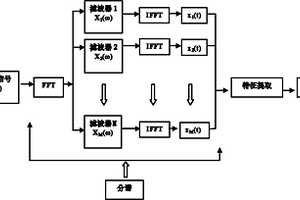

基于機器學習的超寬帶微波濕度檢測方法 950

 0

微波檢測無損傷、快速，而且便攜性好，但在濕度范圍檢測方面面臨嚴峻的發展瓶頸?，F有微波水分檢測系統大多采用單頻點進行濕度測量，其測量范圍不高，很難在實際中運用。本發明利用微波衰減原理，通過使用超寬帶天線獲取不同濕度的被測物在寬帶頻率下的微波散射信號，作為被測物濕度回歸訓練樣本集，從而利用有監督的機器學習方法來建立被測物濕度回歸模型。本發明采用回歸型機器學習算法對數據進行建模，利用交叉驗證的方式獲取最優的訓練參數，從而使獲得的模型最優化，回歸誤差最小。本發明使得能夠檢測到的織物濕度范圍大大增加，為微波檢測系統的進一步走向應用領域打下基礎。

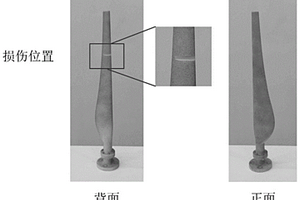

非接觸式結構局部損傷動態視覺檢測方法 929

 0

本發明公開了一種非接觸式結構局部損傷動態視覺檢測方法，涉及結構損傷檢測技術領域，所述方法包括如下步驟：步驟1、從視頻中辨識出結構振動的模態參數；步驟2、構建各階模態局部損傷增強因子LDE_i；步驟3、構建局部損傷放大綜合檢測指標。通過本發明的實施，解決了接觸式損傷檢測方法帶來質量負載效應，基于靜態視覺的損傷檢測方法僅能檢測結構表面的損傷，無法檢測內部損傷的問題，本發明抗噪聲干擾性能優越，具有非接觸式、無損檢測等優點，且能夠準確定位損傷位置。

面向智慧城市建設的無監督路面損害檢測方法 1163

 0

本發明涉及一種面向智慧城市建設的無監督路面損害檢測方法，包括：對訓練集中無損害路面圖像進行數據增強；構建基于深度卷積神經網絡的編碼器和解碼器，二者結合組成自動編碼器，訓練自動編碼器學習數據增強后無損害路面圖像以及重建后原始無損害路面圖像之間的映射關系；輸入測試集中帶有損害的路面圖像給自動編碼器進行測試，輸出重建恢復結果圖、并將其與帶有損害的路面圖像進行對比處理，得到重建誤差圖、并進行后處理，得到有損害路面圖像對應的路面損害檢測結果；將實際路面圖像輸入至訓練測試后的自動編碼器，得到實際路面損害檢測結果。與現有技術相比，本發明節省了人工標注需要的人力、物力及時間成本，能有效提高檢測效率以及準確性。

基于雙目機器視覺的球柵陣列半導體器件品質檢測系統 894

 0

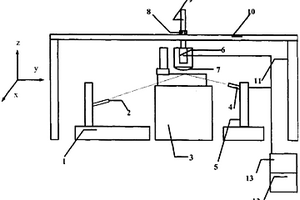

一種基于雙目機器視覺的球柵陣列半導體器件品質檢測系統,由光學成像和圖像采集兩部分組成,被測球柵陣列半導體器件放置在載物臺上,兩個CCD攝像機分別設置在光學顯微鏡的正上方和被測器件側面,每一個CCD攝像機配置一套光源,兩個CCD攝像機多角度采集的半導體器件圖像信息,通過高速圖像采集卡傳送到計算機,經處理后得到器件檢測需要的各項數據,進行器件的品質的評定。本發明采用軟件信號觸發控制圖像采集、雙CCD攝像機和彩色圖像處理技術,實現對球柵陣列半導體器件品質的高速、高分辨率無損傷檢測,滿足在線實時檢測的需要。

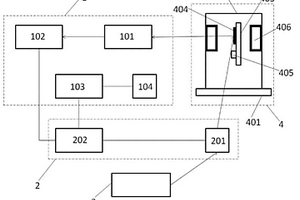

快速檢測II型紅外超晶格界面質量的光譜方法和裝置 813

 0

本發明公開了一種快速檢測II型紅外超晶格界面質量的光譜方法和裝置。該裝置包括具有步進掃描功能的傅里葉變換紅外測量系統、作為泵浦光源的激光器、變溫變磁場樣品測量系統、以及聯接傅立葉變換紅外光譜儀中探測器和電路控制板的鎖相放大器、置于變溫變磁場樣品測量系統和激光器之間光路上的斬波器。本發明使用上述設備，通過測試II型紅外超晶格的光致發光強度隨磁場的衰減程度，快速檢測II型紅外超晶格的界面晶格質量。通過對分子束外延生長的紅外波段InAs/GaSb?II型超晶格的測試表明：本發明方法是一種快速便捷的檢測II型超晶格界面的光學方法，其具有無損靈敏的優點，非常適用于紅外II型超晶格界面微弱光學信號的檢測。

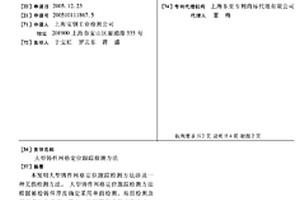

大型鑄件網格定位跟蹤檢測方法 862

 0

本發明大型鑄件網格定位跟蹤檢測方法涉及一種無損檢測方法。大型鑄件網格定位跟蹤檢測方法根據被檢鑄件厚度確定采用單面檢測、雙面檢測及多面多方向檢測,其中,針對鑄件檢測面積大小、可能存在的缺陷分布,在跟蹤檢測的鑄件檢測面上設定網格線,分段繪制距離-波幅面版曲線,采用試塊法或底波法調節檢測靈敏度,以實測法確定材質衰減系數;將所發現缺陷根據大小、類別進行分類,分別以面積形缺陷、大小探頭晶片尺寸的當量缺陷,按照缺陷所在網格位置標示其中。本發明可清晰直觀的顯示缺陷位置,對不同尺寸、種類缺陷分別標示于網格中,則缺陷分布、嚴重部位一目了然。對于厚度較大亦可采用雙面網格定位方式進行跟蹤檢測。

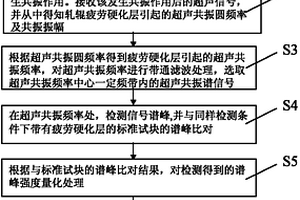

軋輥疲勞硬化層的超聲共振譜檢測方法 855

 0

一種軋輥疲勞硬化層的超聲共振譜檢測方法，涉及軋輥表面的無損檢測技術，解決現有軋輥疲勞硬化層不能定量檢測及對被測疲勞硬化層的厚薄要求高的問題，本方法包含：軋輥表面加工成粗糙度一致；向軋輥疲勞硬化層發射寬頻帶超聲信號，引起疲勞硬化層共振，求得超聲共振圓頻率及共振振幅；選取超聲共振頻率中心一定頻帶內的超聲共振譜信號；在該頻帶內從超聲共振頻率處檢測信號譜峰，并與同樣檢測條件下帶有疲勞硬化層的標準試塊的譜峰比對；根據比對結果，對檢測得到的譜峰強度利用幅值量化方法的進行量化處理；圖像化處理成在軋輥周身各位置點上的檢測共振峰量化分布圖。本方法能對對各種厚薄的軋輥疲勞硬化層進行有效定量檢測。

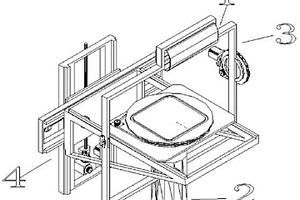

基于螺釘凸臺的超聲檢測夾具類型智能識別方法及裝置 804

 0

本發明公開一種基于螺釘凸臺的超聲檢測夾具類型智能識別方法及裝置，裝置包括工件夾具、螺釘凸臺式編號塊、超聲波無損檢測儀和水槽；方法包括：在每個工件夾具一端均制作螺釘凸臺形式的編號塊；在每次開始對工件進行無損檢測之前，利用超聲無損檢測儀對編號塊進行掃描；檢測人員根據掃描后得到的時間差計算平頭螺釘上端面與編號塊上表面的高度差值，并根據高度差值得到平頭螺釘對應的數字或字母，進而得到編號塊的編號，并與工件信息進行匹配，如果完全對應，則工件夾具選擇正確。本發明能夠準確識別夾具的編號，使得掃描時工件和夾具完美配合，防止使用錯誤的處方，也為了免除發生意外碰撞的危險。

光學玻璃亞表面缺陷的檢測方法 877

 0

一種光學玻璃亞表面缺陷的檢測方法，包括下列的步驟：①將輔助溶劑和水按20%-50%比例均勻混合，形成混合液體；②向所述的混合液體中加入熒光素得到緩沖液,熒光素在混合液體中的濃度為1×10-5mol/L～5×10-3mol/L；③在磨料中加入所述的緩沖液作為研磨劑，使用該研磨劑研磨光學玻璃；④在拋光粉中加入所述的緩沖液作為拋光液，使用該拋光液拋光光學玻璃；⑤使用超聲波酒精清洗所述的拋光光學玻璃,在355nm單色光照射下，使用熒光顯微鏡觀測拋光后的光學玻璃。本發明對光學玻璃亞表面缺陷的無損檢測，具有顯示、定位、無損、可標記的特點。

管道內壁裂紋檢測裝置及方法 1189

 0

本發明提供了一種管道內壁裂紋檢測裝置及方法，本發明提出一種小口徑管道內部裂縫的自動化無損檢測方法，該方法主要基于球形驅動裝置、攝像等裝置，其中，利用球形行進原理，將驅動裝置設置為球形爬行器，這樣可以很好的繞開內部既有障礙物，因此檢測的穩定性和可持續性可以得到保證，從而實現對小口徑管道內部裂縫的無損自動化實時有圖像記載體系，保證小口徑管道內有障礙物情況下自動化穩定檢測，為小口徑管道內的裂紋檢測提供了一種安全、可靠、自動、無損和穩定的檢測方法。

光學玻璃粗糙度實時檢測裝置和方法 1084

 0

一種用于光學拋光機的光學玻璃粗糙度實時檢測裝置和方法,本發明是利用激光的表面散射原理,在光學玻璃被加工的同時,不離開工作臺的情況下,通過調整激光光源發出的光束與玻璃待測表面的入射角大于或等于全反射角,將散射光同反射光自然分開,分別測量這兩束光的強度,并且轉化為電流強度,計算這兩束光激發產生的電流強度之比,以精確的計算出待測表面的表面粗糙度。本發明是一種無損檢測措施,它能夠實現環拋機實時地進行無損監測,檢測不傷害任何工件,保證具有較高檢測精度。

儲氣瓶在線檢測方法 895

 0

本發明公開了一種儲氣瓶在線檢測方法。該儲氣瓶包括內膽和纏繞在所述內膽外圍的纖維層，所述儲氣瓶的瓶口設置有閥門，所述儲氣瓶在線檢測方法包括：纖維層無損檢測，對所述纖維層是否損傷進行檢測；閥門無損檢測，對所述閥門處是否泄漏進行檢測；內膽無損檢測，對所述內膽進行檢測，所述內膽無損檢測在所述儲氣瓶內充裝氣體之后進行。根據本發明的儲氣瓶在線檢測方法，可在不拆卸儲氣瓶的情況下，對儲氣瓶進行在線檢測與評定，并實時輸出檢測結果，以安全、高效地對儲氣瓶進行檢測，從而有利于實現對儲氣瓶的規?；?、標準化檢測。

微焦點X射線精密透視成像檢測設備 933

 0

一種應用于電子及微電子組裝領域內的微焦點X射線精密透視成像檢測設備,屬于無損傷全自動檢測設備,包括微焦點X射線源、射線圖像接收器、X射線發射源及接收器的多角度轉動立體檢測裝置、被測物四軸運動平臺和計算機及分層控制系統,所述多角度轉動立體檢測裝置和被測物四軸運動平臺組裝成活動支架體,被檢測物置于四軸運動平臺上,所述微焦點X射線源和射線圖像接收器分別安裝于多角度轉動立體檢測裝置的支架兩端處,所述計算機及分層控制系統完成實時運動控制及實時圖像采集處理。本發明為新一代的無損傷檢測設備,尤其應用于電子及微電子產品的檢測和各種精細工業生產檢測,從而能應用于航空、航天、軍用和工業領域。

基于近紅外光譜的織物纖維成分檢測系統和預測方法 971

 0

本發明提出了基于近紅外光譜的織物纖維成分檢測系統和預測方法，該系統采集織物的近紅外光譜的反射率和吸收率的波形先經過中值濾波、均值濾波、維納濾波、S?V濾波的濾波方法進行降噪，再經過生成式對抗網絡、差值、采樣算法等將數據進行增強，使用深度學習中的卷積神經網絡以增加特征提取能力，通過針對紡織品近紅外光譜數據特征的深度回歸器模型，使用平滑與衍生數據進行模型訓練，學習并區分紡織品近紅外光譜特征，實現紡織纖維成分無損清潔分析，獲得目標織物的纖維成分類型及其混合材質中各組成材質的混合比例。

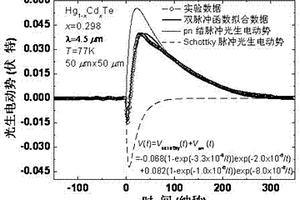

檢測光伏型碲鎘汞紅外探測器電極質量的方法 874

 0

本發明涉及一種檢測光伏型碲鎘汞紅外探測器電極質量的方法，采用超快脈沖激光照射光伏型碲鎘汞薄膜探測器，探測器輸出信號呈現脈沖形式的光伏響應信號，數字存儲示波器采集并儲存光伏信號，探測器光伏響應信號為一個峰值時，為歐姆電極；當探測器光伏響應信號存在兩個峰值時，判斷電極界面存在肖特基接觸，第一個光伏峰值由電極界面肖特基接觸形成，第二個光伏峰值由pn結形成，分別計算肖特基接觸形成和pn結形成的脈沖光伏的峰值，判斷電極質量。是一種方便、快速、無損傷的鑒別方法，適合于衡量器件的實際性能，對于研究碲鎘汞的界面效應，發展有關碲鎘汞界面的理論，以及指導人們探索新型器件都有著十分重要的意義。

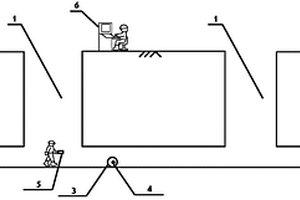

用于基坑圍護結構滲漏隱患檢測的觀測系統 804

 0

本實用新型公開了一種用于基坑圍護結構滲漏隱患檢測的觀測系統，涉及基坑圍護結構，其特征在于：所述觀測系統包括位于所述基坑圍護結構一側土體中的供電孔以及位于所述基坑圍護結構另一側土體中的測量電極，還包括位于所述基坑圍護結構任意一側的回路電極，所述供電孔內布置有供電電源，所述供電電源、所述回路電極以及所述測量電極分別通過電纜與采集控制主機相連接。本實用新型的優點是：本觀測系統能在基坑開挖前對圍護結構提前進行滲漏隱患檢測，快速、準確，檢測效率高，且對圍護結構完全無損，通過一次或多次檢測可保障基坑開挖安全。

共底夾層構件脫粘缺陷檢測的超聲回波測量方法及裝置 1023

 0

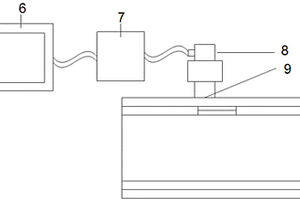

本發明涉及一種共底夾層構件脫粘缺陷檢測的超聲回波測量方法及測量裝置，所述的測量方法包括以下步驟：1)利用探頭對典型位置按設定路徑進行多次超聲掃描檢測，建立不同類型脫粘缺陷的有效回波個數和探頭與脫粘缺陷邊界距離關系的數據庫，所述的典型位置包括無脫粘缺陷位置、金屬板與膠層脫粘缺陷位置和膠層與泡沫脫粘缺陷位置；2)對待測共底夾層構件的金屬板表面進行整體超聲掃描檢測，根據檢測得到的有效回波個數與所述數據庫的對比結果，確定脫粘缺陷類型和邊界；所述的測量裝置包括依次連接的數據采集器、超聲波發生器和超聲波探頭。與現有技術相比，本發明具有無損、快速有效等優點。

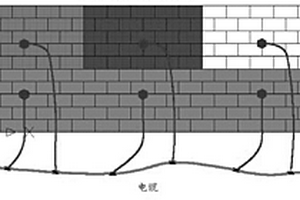

土木工程墻板結構損傷檢測的微動測試方法與系統 1005

 0

本發明公開一種土木工程墻板結構損傷檢測的微動測試方法，首先根據結構的砌筑及損傷等特點在墻板表面設置多個檢波器，通過檢波器和記錄設備采集微動信號。通過數學分析獲得結構的固有頻率和固有模態。根據原始設計及施工等資料，建立健全結構有限元模型（有限差分模型），進行特征值計算，獲得其固有頻率及固有模態等動響應參數。比較計算模型與實測結構的固有頻率和固有模態，評價響應的突變位置以及突變量（剛度損失），對損傷進行定位及定量。還提供相應的系統。本發明設備簡單、效率高、對結構無損傷、分析理論嚴謹、分析方法精度高、不受結構損傷程度及復雜性的影響，為土木工程結構損傷檢測提供了一種全新的方法。
