產品簡介:

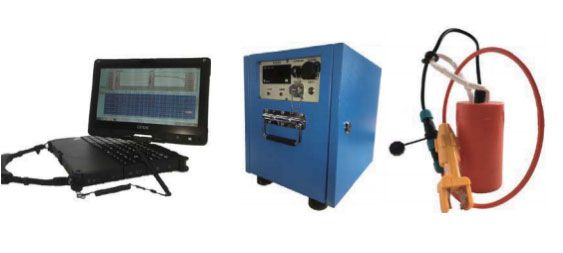

GT-sIP 頻譜激電儀是武漢捷探科技有限公司獨立研制的新型頻譜激電探測系統。該系 統可發射多頻段偽隨機電磁信號,采用多測道軸向偶極-偶極裝置接收,利用頻率域相關辨 識法提取地下介質的頻率域激電響應,并基于 core-core 模型反演,獲取地下介質的激電特征。
該系統與常規電法設備相比具有橫縱向分辨率高、抗干擾能力強、信息量更豐富、解釋 更準確等特點; 與國外同類型產品相比具有裝備輕便、工作高效、成本低廉等特點。
產品用途:
。金屬與非金屬固體礦產勘探;
。煤田采空區探測;
。地熱田勘查;
。巖溶、空洞、斷層、破碎帶等不良地質體探測;
。地下水調查;
。水庫、河流壩堤滲漏及空洞探測;
?；?、地陷等地質災害勘查;
?？脊?
產品特點:
。高密度測點布置、高精度異常識別、高效率數據采集。
?？碧缴疃却?目標層深度可變, 有效探測范圍 0~400m。
。發射偽隨機多頻波, 抗工頻干擾、雜散電流能力強,極大地提高了城市電法勘探的效果。 。具備設備自檢, 隨時掌握儀器工作狀態。
。特有新型專用不極化電極, 極差小, 抗干擾能力強。
。反演算法科學, 參數多(）,極大提高對異常的綜合解釋能力。
性能參數：
型號
GT-
主控機
主控單元
Windows 系統,軍用筆記本操控
存儲容量
1T
供電模式
主機內置高性能鋰電池, 供電時長超過 72 小時
電壓測量范圍
±30V
測量精度
Vp>5mV 時,士0.1%; Vp<=5mV 時, 士0.05%
電流測量范圍
5A
電流測量精度
±0.05%
50Hz 工頻壓制
100dB
工作溫度
-20C ～ +55C
體積
340x210x250mm
重量
3.5kg
發射機
發射機最大功率
3kW/5kW/10kW 可選
發射電壓
100~600V (可定制 1~1000V)
有效供電電流
0.5~5A
最大勘探深度
>400m
工作溫度
-20C ～ +55C
體積
350x300x350mm
15kg
sIP 頻譜激電儀
重量
工程案例：

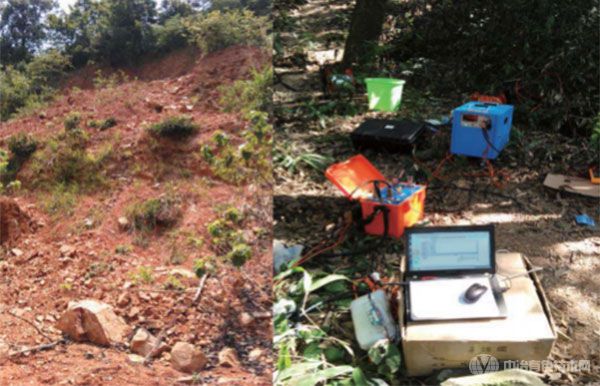

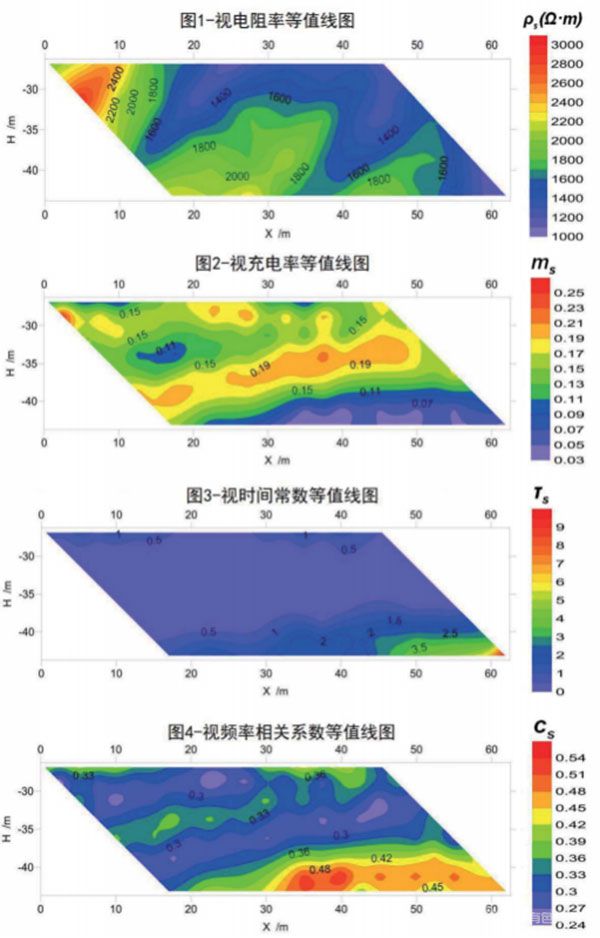

某滑坡體滑動面勘探工作中,采用本系統完成現場數據采集, 并基于 core-core 模型反 演,得到視電阻率、視充電率、視時間常數、視頻率相關系數,如圖 1~4 所示。
圖 1 中, 左邊高阻異常是坡邊陡坎（近 30 米高)的反映, 在 25 米和 45 米左右分別有 一個向下傾斜（左傾 40 度左右) 的低阻帶, 這與地表出現的局部裂縫的位置相對應。同時, 山坡地形（點號由小到大對應于地形由低到高) 與兩個傾斜低阻帶的存在, 將地下形態切分 為疊瓦狀結構:
圖 2 中, 在 25 米和 45 米左右的淺表處存在局部的相對高充電率值, 這一點與圖 1 中相 應位置的低阻相呼應。此外, 在 30 米到 40 米深處（從左向右) 有一個明顯的高充電率傾斜 層。這可能是砂巖與頁巖交互存在的具有一定含水量的滑動界面:
圖 3 中, 時間常數普遍較小, 且由淺到深略為增大, 反映的是略微含水砂巖的體極化體的響應特征:
圖 4 中, 頻率相關系數都在 0.5 以下, 成層狀變化, 變化幅度不大, 在一定意義上反映了地下層狀結構特征。
