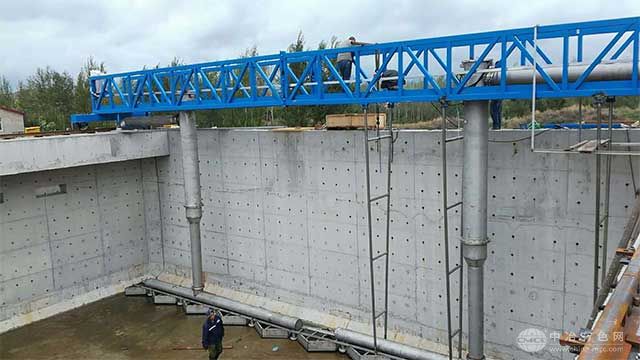

行車式刮泥機
行車式刮泥機將沉降在池底的污泥刮集至集泥槽，并將池面的浮渣撇向集渣槽?？筛鶕脩舻囊笤O置浮渣刮板。按水流方向，可分為逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥機構在不刮泥回程時刮泥耙全部抬起。當回到刮泥的起始位置時，刮泥耙落下，這樣周而復始的工作。
結構及工作原理
行車式刮泥機 [1] 主要由傳動裝置，從動軸裝置、主動軸裝置、調節裝置裝置、托架、電控箱等部件組成。
主要結構
(1)傳動裝置安裝在行走輪支架處，由異步感應電機、擺線針輪減速機、齒輪以及機座等組成。該傳動裝置傳遞效率高，扭矩大，運行平穩，噪音低。在減速機出軸鏈輪中設置有安全剪切銷，從而實現機械過載保護功能。電機減速裝置具有足夠的輸出轉矩，其額定轉矩大于刮板刮泥轉矩的1.25倍，并設置刮板與池底上下調節機構，以便控制其刮板與池底的距離，調節范圍為0-50mm。
(2)傳動裝置安裝后不做上下調整，主要靠齊傳動齒輪進行傳動，要求齒輪咬合間隙緊湊均勻無噪音現象。
(3)刮泥機 [1] 與行走電機在運行中要求無互相妨礙現象，各自運行互不干涉。
(4)各潤滑部位留有注油孔。
工作原理
刮泥機與行走電機運行中各司其職，互不干涉，刮泥機底部配有水下行走輪結構，從而保證運行中的平穩，兩個行走電機采用同步電機，從而保證了兩邊的行走一致平穩。
技術參數
型號 L
(m) LK
(mm) 行走功率
(KW) 卷揚功率
(KW) 推薦池深
H(mm) 基本尺寸(mm) 輕軌
(Kg/m)
B B1 L1
HTG-4 4 4300 0.37 0.37 3500 2000 1400 4568 15
HTG-5 5 5300 0.37 0.37 5568
HTG-6 6 6300 0.37 0.37 6568
HTG-7 7 7300 0.75 0.55 2400 1800 7500
HTG-8 8 8300 0.75 0.55 8500
參數
型號 L
(m) LK
(m) 行走功率
(KW) 卷揚功率
(KW) 行走速度
(m/min) 提升速度
(m/min) 推薦池深
H(m) 配套輕軌
(Kg/m)
HTG-10 10 10.3 0.55×2 0.55 1 0.85 3.5-4 15
HTG-12 12 12.3 0.55×2 0.75 1 0.85 15
HTG-15 15 15.3 0.75×2 1.1 1 0.85 15
HTG-20 20 20.3 0.75×2 1.5×2 1 0.85 22
特點
1、沉淀池的周邊進、出水槽采用邊斷面設計，保證了沉淀池周邊均勻配水和出流。
2、驅動裝置采用斜齒輪減速機與蝸輪減速機相組合，保證輸出扭矩及轉速，傳動效果高;減速機內設有過力扭矩保護裝置，運轉安全可靠;
3、當Φ≤40m時，采用單側吸管，Φ>40m，則采用雙側吸管;
4、吸泥管以水平穿孔管方式排泥，對池內的異重流不產生無干擾，確保出水的穩定性。
5、在錐形吸泥管上的吸泥口經獨特設計，采用變孔距，由里向外，由小變大，確保全池底面的均衡吸泥、提高吸泥濃度，節省污泥回流動力;
6、撇渣方式有兩種：板式撇渣和管式撇渣;
7、設備操作簡便，可直接就地/遠程控制設備的運行;
