離心式旋風除塵器

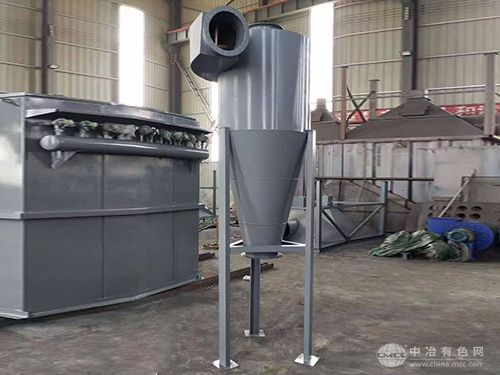

XLP-A型旋風除塵器
XLP/A型和XLP/B型旋風除塵器也是帶灰塵隔離室的離心式旋風除塵器。除塵效率好。原設計系統考慮在一般工業通風系統中使用該除塵器，但許多單位將其引用到工業鍋爐的煙氣除塵中，取得了良好的除塵效果。
(一)XLPA型和XLP/B型旋風除塵器的曲結構和工作原理
XL—P/A型和XLP/B型旋風除塵器(原型為CLP/A型和CLP/B型)是在C型旋風除塵器實踐的基礎上改進設計的。經過比較系統的試驗和部分單位的使用，證明是性能好的除塵器。
XLP/A型旋風除塵器的結構與C型旋風除塵器相似，即氣缸部分仍為雙錐體，灰塵隔離室上部仍為直線，下部為螺旋線，使灰塵隔離室的回風沿下氣缸切入，避免擾動機體內部氣流。
XLP與C型旋風除塵器相比，B型旋風除塵器的結構差異很大。XLP/B型旋風除塵器的筒體設計為單圓筒單錐體，灰塵隔離室為螺旋線型。
XLP/類似于XLP/B型旋風除塵器的工作原理，即含塵煙氣進入除塵器后，氣體旋轉，上下分離形成雙渦旋運動，灰粒在排氣管底部，即雙渦旋邊界處產生強烈的分離效果。較輕的灰粒從上渦流氣流帶到上部，在頂蓋下形成強旋轉的灰環，產生灰粒的聚集特別從灰塵隔離室的上孔引出，通過灰塵隔離室的下螺旋槽從除塵器外壁的回風口引入除塵器。氣缸下部與內部氣流相結合，灰粒分離落入灰斗。另一部分較厚較重的灰粒由下渦流驅動，通過上渦流的類似過程，沿除塵器下部分將灰粒分離并排放到灰斗中。
(2)XLPA和XLP/B旋風除塵器的特點
XLP/A型和XLP/B型旋風除塵器的共同特點是進氣口位置低，進氣口位置為半螺旋線型(XLP/A)或螺旋線型(XLP灰塵隔離室/B型)。
為了減少進氣口的位置，有足夠的空間形成上渦，通過灰塵隔離室將頂蓋下形成的灰環(灰塵顆粒)引入錐體部分。
半螺旋或螺旋灰塵隔離室可沿圓柱形切線方向將隔離室的回風引入設備，避免擾動內部氣流，也可引入灰塵隔離室的氣流條件。
XLP/A旋風除塵器的另一個特點是氣缸設計成雙錐形，上錐形錐角較大，形成突縮，有利于形成灰環。濃縮粉塵和煙氣從錐旁路口引入粉塵隔離室，避免粉塵顆粒分離，卷入旋轉(核心)氣流，降低除塵效率。雙錐體的設計也有助于降低圓周速度和設備阻力。此外，雙錐體的設計也有利于錐體的細長，降低氣流的徑向速度，避免將分離的灰粒卷入上旋轉氣流并帶出除塵器。
XLP/B旋風除塵器制成單錐，圓錐角較小。圓錐角小，圓錐體長，使除塵器內部的下旋轉和上旋轉氣流平滑，減少灰粒的碰撞和摩擦效率好，降低阻力。
