工作原理

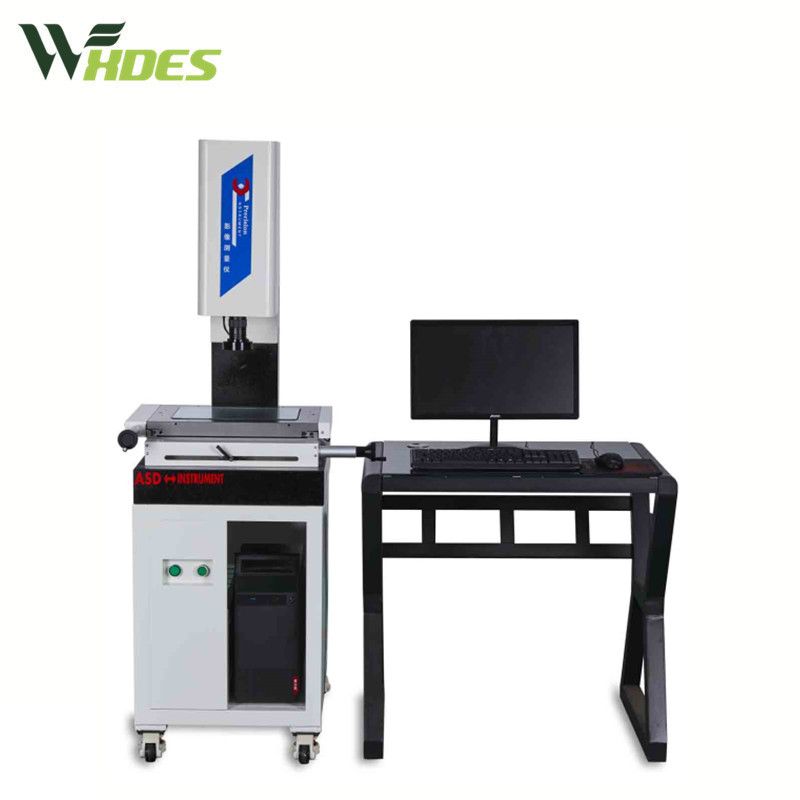

設備采用高分辨率工業級CCD傳感器與LED環形光源組合，通過手動操控X/Y軸精密導軌，使鏡頭移動至被測工件特征位置。影像信號經USB傳輸至計算機后，軟件基于亞像素邊緣檢測算法自動識別輪廓，結合光柵尺反饋的坐標數據，將像素值轉換為實際尺寸參數。其獨創的“動態亮度補償技術”可根據工件表面反光特性自動調節光源強度，確保深色或反光材質的測量精度。
應用范圍
覆蓋電子、五金、模具、塑膠等行業的中小型工件檢測：
電子元件：測量PCB板孔徑、焊盤間距、連接器針腳位置度；
精密零件：檢測齒輪模數、螺紋螺距、軸類零件同軸度；
塑膠制品：驗證外殼壁厚、按鍵行程、裝配孔位置偏差；
教學科研：高校材料專業用于金屬/非金屬材料的幾何尺寸分析。
典型案例包括某家電企業通過設備的“多測頭協同功能”，實現遙控器按鍵陣列的批量檢測，單件檢測時間縮短至8秒。
技術參數
測量范圍：X/Y軸400mm×300mm，Z軸150mm（支持定制擴展）；
精度指標：XY向示值誤差≤(3.5+L/200)μm，重復性≤1.5μm；
光學系統：0.7-4.5X連續變倍鏡頭，500萬像素CCD，綜合放大倍率28-180X；
硬件配置：航空鋁合金機身、精密直線導軌、進口光柵尺；
軟件功能：支持CAD圖紙導入、SPC統計分析、自動生成檢測報告。
產品特點
操作靈活：手動導軌結合軟件輔助定位，兼顧效率與成本，適合多品種小批量生產；
維護便捷：模塊化設計使光學系統、傳動機構易于拆裝，LED光源壽命達3萬小時；
兼容性強：可選配激光測頭、同軸光鏡頭，拓展三維測量與微觀檢測能力；
合規保障：數據符合ISO 10360標準，支持審計追蹤，助力企業通過ISO 9001認證。
