工作原理

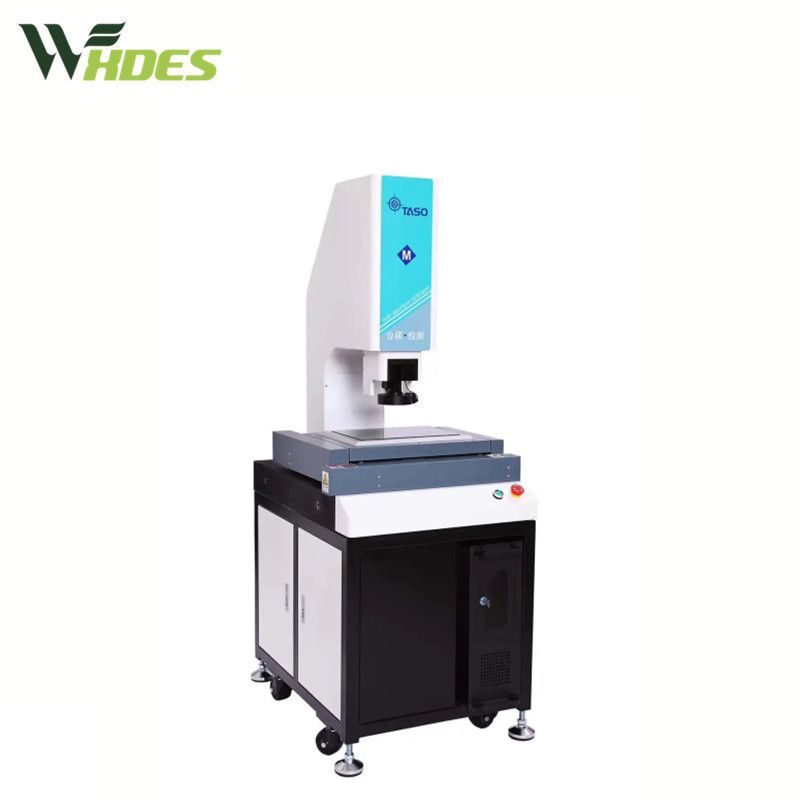

設備采用高分辨率彩色CCD傳感器與LED多分區環形光源組合，通過0.7-4.5X連續變倍鏡頭捕捉被測工件影像，經S端子傳輸至計算機。軟件基于亞像素邊緣檢測算法自動識別輪廓特征，結合光柵尺反饋的坐標數據，將像素值轉換為實際尺寸參數。其獨創的“八分區表面光動態補償技術”可獨立調節各區域光源亮度，消除反光干擾，確保復雜曲面與微小結構的清晰成像。三軸CNC控制系統驅動精密滾珠螺桿與直線導軌，實現X/Y/Z軸的精準定位，重復定位精度≤1μm。
應用范圍
覆蓋電子、汽車、新能源、航空航天等高精度制造領域：
電子元件：檢測PCB板孔徑、連接器針腳間距、芯片引腳共面度；
精密機械：測量齒輪模數、螺紋螺距、軸類零件同軸度；
新能源電池：驗證極片厚度、極耳位置度、外殼輪廓公差；
逆向工程：掃描模具型腔生成CAD圖紙，加速產品迭代。
典型案例包括某新能源汽車企業通過設備的陣列測量功能，實現電池模組200個孔位的全自動檢測，效率較傳統方法提升400%。
技術參數
測量范圍：X/Y軸300mm×200mm，Z軸200mm（支持定制擴展）；
精度指標：XY向示值誤差≤(2.5+L/200)μm，重復性≤1μm；
光學系統：1080P分辨率CCD，綜合放大倍率30-230X，支持透射/反射雙光源；
硬件配置：00級花崗石基座、臺灣HIWIN導軌、日本THK絲桿；
軟件功能：支持SPC統計分析、CAD導入導出、3D測量取點、自動編程測量。
產品特點
高效穩定：全閉環控制與大理石基座設計，確保24小時連續運行無熱變形；
智能操作：一鍵自動尋邊、地圖導航定位、R角自動擬合，降低操作門檻；
兼容性強：可選配激光測頭、觸發測頭，拓展三維測量能力；
合規保障：數據符合ISO 10360標準，支持審計追蹤，助力企業通過IATF 16949認證。
